Produktbeschreibung

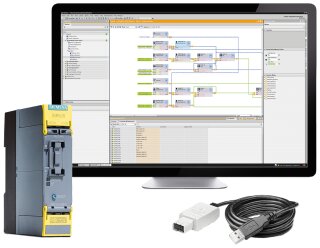

Das Basic Starterkit 3SK2941-2AA11 der Baureihe SIRIUS enthält das Grundgerät 3SK2112-2AA10 und ein USB-PC-Kabel 3UF7941-0AA00-0; die Software SIRIUS Safety Basic TIA steht zum Download bereit. Das 22,5 mm breite Grundgerät hat 10 sicherheitsgerichtete Eingänge, zwei zweikanalige sicherheitsgerichtete Halbleiterausgänge (P-schaltend) und abnehmbare Klemmen mit Federzuganschluss (Push-In). Die Steuerspeisespannung beträgt 24 V DC. Ein- und Ausgänge sind parametrierbar, und die Digitalausgänge sind kurzschlussgeschützt.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,4500 kg
|
| Artikelgewicht: |
0,4500 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
31,00 × 18,00 × 15,00 cm |
Technische Daten
Allgemeine technische Daten
| Produktfunktion, NOT-HALT-Funktion |
Ja |
| Produktfunktion, Schutztürüberwachung |
Ja |
| Produktfunktion, Schutztürüberwachung mit Zuhaltung |
Ja |
| Produktfunktion, Muting, 2 Sensor-Parallel |
Ja |
| Produktfunktion, Muting, 4 Sensor-Parallel |
Ja |
| Produktfunktion, Muting, 4 Sensor-Sequentiell |
Ja |
| Produktfunktion, Überwachung parametrierbar |
Ja |
| Produktfunktion, Auswertung: berührungslos wirkende Schutzeinrichtungen |
Ja |
| Produktfunktion, Auswertung: Wahlschalter |
Ja |
| Produktfunktion, Trittmattenüberwachung |
Ja |
| Produktfunktion, Auswertung: Zweihandbediengerät |
Ja |
| Produktfunktion, Auswertung: Zustimmschalter |
Ja |
| Produktfunktion, überwachter Start |
Ja |
| Produktfunktion, Zweihandschaltung gemäß EN 574 |
Ja |
| Projektierungs-Software erforderlich |
Ja; ab Safety ES V1.0 |
| Anzahl der Funktionsbausteine typisch |
50 |
| Isolationsspannung Bemessungswert |
50 V
|
| Verschmutzungsgrad |
3 |
| Stoßspannungsfestigkeit Bemessungswert |
800 V
|
| Schutzart IP, des Gehäuses |
IP20 |
| Schutzart IP, der Anschlussklemme |
IP20 |
| Schockfestigkeit |
15 g / 11 ms |
| Schwingfestigkeit gemäß IEC 60068-2-6 |
5 ... 500 Hz: 0,75 mm |
| Schalthäufigkeit maximal |
2 000 1/h |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
F |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
07/01/2006 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 Melamin CAS-Nr. 108-78-1 |
| Nettogewicht pro ME |
0,45 kg
|
| Produktfunktion geeignet für AS-i Power24V |
Nein |
| Produktfunktion Diagnose mit CTT2-Device |
Nein |
Steuerstromkreis/ Ansteuerung
| Spannungsart |
DC |
| Steuerspeisespannung Bemessungswert |
24 V
|
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei DC, Anfangswert |
0,85 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei DC, Endwert |
1,2 |
| Einschaltstromspitze, bei 24 V |
10 A
|
| Dauer der Einschaltstromspitze, bei 24 V |
1 ms
|
| Betriebsleistung Bemessungswert |
2,5 W
|
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produktkategorie |
Sicherheitsschaltgerät |
| Produkt-Bezeichnung |
Basic Starterkit |
| Ausführung des Produkts |
beinhaltet Grundgerät 3SK2112-2AA10, SIRIUS Safety Basic TIA zum Download und USB-PC-Kabel 3UF7941-0AA00-0 |
| Eignung zur Verwendung bei Überwachung von optoelektronischen Schutzeinrichtungen gemäß IEC 61496- 1 |
Ja |
| Eignung zur Verwendung, Überwachung potenzialfreier Sensoren |
Ja |
| Eignung zur Verwendung, Überwachung potenzialbehafteter Sensoren |
Ja |
| Eignung zur Verwendung, Überwachung von Positionsschaltern |
Ja |
| Eignung zur Verwendung, Überwachung von NOT-AUS-Kreisen |
Ja |
| Eignung zur Verwendung, Überwachung von Ventilen |
Ja |
| Eignung zur Verwendung, Überwachung von optoelektronischen Schutzeinrichtungen |
Ja |
| Eignung zur Verwendung, Überwachung von Magnetschaltern |
Ja |
| Eignung zur Verwendung, Überwachung von Näherungsschaltern |
Ja |
| Eignung zur Verwendung, sicherheitsgerichtete Stromkreise |
Ja |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
beliebig |
| Befestigungsart |
Schnappbefestigung auf Hutschiene oder Schraubbefestigung über zusätzliche Einstecklasche |
| Höhe |
100 mm
|
| Breite |
22,5 mm
|
| Tiefe |
124,5 mm
|
Anschlüsse/ Klemmen
| Produktfunktion abnehmbare Klemme |
Ja |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss (Push-In) |
| Art der anschließbaren Leiterquerschnitte, eindrähtig |
1x (0,5 ... 1,5 mm²), 2x (0,5 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, feindrähtig mit Aderendbearbeitung |
1x (0,5 ... 1,0 mm²), 2x (0,5 ... 1,0 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen eindrähtig |
1x (20 ... 16), 2x (20 ... 16) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen mehrdrähtig |
1x (20 ... 16), 2x (20 ... 16) |
| anschließbarer Leiterquerschnitt feindrähtig mit Aderendbearbeitung |
0,5 ... 1 mm² |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt, eindrähtig |
20 ... 16 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt, mehrdrähtig |
20 ... 16 |
Elektromagnetische Verträglichkeit
| EMV-Störaussendung gemäß IEC 60947-1 |
Klasse A |
| leitungsgebundene Störeinkopplung, durch Burst gemäß IEC 61000-4-4 |
2 kV (power ports) / 1 kV (signal ports) |
| feldgebundene Störeinkopplung gemäß IEC 61000-4-3 |
10 V/m |
| elektrostatische Entladung gemäß IEC 61000-4-2 |
4 kV Kontaktentladung / 8 kV Luftentladung |
Eingänge/ Ausgänge
| Produktfunktion, Eingänge parametrierbar |
Ja |
| Produktfunktion, Ausgänge parametrierbar |
Ja |
| Produktfunktion, an den Digitalausgängen Kurzschlussschutz |
Ja |
| Anzahl der Eingänge, sicherheitsgerichtet |
10 |
| Anzahl der Eingänge, nicht sicherheitsgerichtet |
0 |
| Eingangsverzögerungszeit |
0 ... 150 ms |
| Typ der Digitaleingänge gemäß IEC 60947-1 |
Typ 1 |
| Eingangserfassungszeit am Digitaleingang maximal |
60 ms
|
| Eingangsverzögerungszeit am Digitaleingang maximal |
150 ms
|
| Eingangsspannung am Digitaleingang bei DC Bemessungswert |
24 V
|
| Eingangsstrom am Digitaleingang, bei Signal <1> typisch |
2,6 mA
|
| Anzahl der Ausgänge, sicherheitsgerichtet 2-kanalig |
2 |
| Anzahl der Ausgänge, zum Test von kontaktbehafteten Sensoren |
2 |
| Anzahl der Ausgänge als kontaktbehaftetes Schaltelement sicherheitsgerichtet, 1-kanalig |
0 |
| Anzahl der Ausgänge als kontaktbehaftetes Schaltelement sicherheitsgerichtet, 2-kanalig |
0 |
| Anzahl der Ausgänge als kontaktloses Halbleiter- Schaltelement, sicherheitsgerichtet 2-kanalig |
2 |
| Anzahl der Ausgänge als kontaktloses Halbleiter- Schaltelement, nicht sicherheitsgerichtet |
1 |
| Ausführung des kontaktlosen Schaltelements sicherheitsgerichtet |
P-schaltend |
| Wiederbereitschaftszeit der sicheren Ausgänge |
0 ms
|
| Rücklesezeit maximal |
400 ms
|
| Helltestzeit |
3 ms
|
| Dunkelzeit der gemeinsamen Treiber |
3 ms
|
| Schaltvermögen Strom der Halbleiterausgänge bei DC-13 bei 24 V |
4 A
|
| Reststrom, maximal |
0,1 mA
|
| Reststrom, am Digitalausgang bei Signal <0> maximal |
0,1 mA
|
| Summenstrom maximal |
6,5 A
|
| Spannungsfall maximal |
0,5 V
|
| Leitungslänge der Signalleitung, zu den Eingängen, geschirmt maximal |
1 000 m |
| Leitungslänge der Signalleitung, zu den Eingängen, ungeschirmt maximal |
600 m
|
| Leitungslänge der Signalleitung, zu den Ausgängen, geschirmt maximal |
1 000 m |
| Leitungslänge der Signalleitung, zu den Ausgängen, ungeschirmt maximal |
600 m
|
Kommunikation/ Protokoll
| Protokoll optional wird unterstützt, PROFIBUS DP-Protokoll |
Ja; bei Verwendung des DP Interfacemoduls; 64 Bit zyklische Daten |
| Protokoll optional wird unterstützt, PROFINET IO-Protokoll |
Ja; bei Verwendung des PN Interfacemoduls; 64 Bit zyklische Daten |
| Protokoll wird unterstützt AS-Interface-Protokoll |
Nein |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
4 000 m |
| Umgebungstemperatur, während Betrieb |
-25 ... +60 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +80 °C |
| Umgebungstemperatur, während Transport |
-40 ... +80 °C |
| relative Luftfeuchte während Betrieb |
10 ... 95 % |
| Luftdruck gemäß SN 31205 |
90 ... 106 kPa |
Sicherheitsrelevante Kenngrößen
| Diagnose-Testintervall durch interne Testfunktion maximal |
1 000 s |
| Stoppkategorie gemäß IEC 60204-1 |
0 / 1 |
Elektrische Sicherheit
| Berührungsschutz gegen elektrischen Schlag |
fingersicher |
IEC 62061
| SIL-Anspruchsgrenze (Teilsystem) gemäß EN 62061 |
3 |
| Sicherheits-Integritätslevel (SIL), gemäß IEC 62061 |
SIL 3 |
| PFHD bei hoher Anforderungsrate, gemäß IEC 62061 |
1E-8 1/h |
ISO 13849
| Performance Level (PL) gemäß EN ISO 13849-1 |
e |
| Kategorie gemäß EN ISO 13849-1 |
4 |
| Performance Level (PL), gemäß ISO 13849-1 |
PL e |
IEC 61508
| Sicherheits-Integritätslevel (SIL), gemäß IEC 61508 |
3 |
| PFDavg bei niedriger Anforderungsrate gemäß IEC 61508 |
1,5E-5 |
| HFT, gemäß IEC 61508 |
1 |
| T1-Wert, für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 |
20 a
|
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001449 |
| Produktfamilie |
Grundgeräte SIRIUS 3SK2 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
310,00 x 180,00 x 150,00 mm |
| Nettogewicht |
0,45 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) |
