Produktbeschreibung

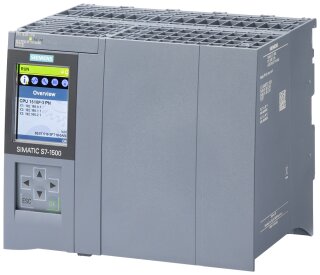

Die SIMATIC S7-1500 CPU 1518F-3 PN ist eine kompakte Zentralbaugruppe für Automatisierungsaufgaben in der Fertigungstechnik und Maschinenbau. Die CPU bietet 18 MB Arbeitsspeicher für Anwendungsprogramme und 150 MB Datenspeicher für Prozessdaten. Zwei PROFINET-IRT-Schnittstellen mit integriertem 2-Port-Switch ermöglichen dezentrale und zentrale Netzwerkarchitekturen mit minimaler Latenz. Eine weitere Ethernet-Schnittstelle ermöglicht die Kopplung mit Engineerings- und Diagnose-Tools. Die Versorgungsspannung beträgt 24 V DC im Bereich 19,2 bis 28,8 V mit Verpolschutz. Bei Nennlast liegt die Stromaufnahme bei 1,35 A, bei aktiviertem Performance Boost bei 1,45 A. Die Spannungsausfallüberbrückung von 5 ms sichert kurzzeitige Stromausfälle ab. Der dezentrale taktsynchrone Betrieb ermöglicht Zykluszeiten ab 125 Mikrosekunden, zentral ab 1 Millisekunde. Die CPU wird mit STEP 7 TIA Portal ab Version V20 (Firmware V4.0) oder V21 (Firmware V4.1) projektiert und bietet I&M-Datenunterstützung sowie SysLog-Funktionalität. Das 6,1-Zoll-Touchdisplay mit acht Bedientasten ermöglicht lokale Diagnose und Einstellung.
Anwendungsbereiche
Typische Einsatzfelder sind Verpackungsmaschinen, Förderband-Steuerungen und dezentrale Regelkreise in Produktionsanlagen.
Vorteile gegenüber Alternativen
Im Vergleich zu älteren S7-1200-Systemen ermöglicht die S7-1500 eine deutlich höhere Verarbeitungsgeschwindigkeit und größere Speicherkapazität für komplexe Steuerungsaufgaben.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
1,8180 kg
|
| Artikelgewicht: |
1,8180 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
22,00 × 19,80 × 15,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000236 |
| Produktfamilie |
CPU 1518F-3 PN |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99H |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
22,00 x 19,8 x 15,5 cm |
| Nettogewicht |
1,818 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 24.01.2025 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
| Nachhaltigkeit |
Zertifikat ansehen |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
CPU 1518F-3 PN |
| HW-Funktionsstand |
FS01 |
| Firmware-Version |
V4.1 |
| FW-Update möglich |
Ja |
Produktfunktion
| I&M-Daten |
Ja; I&M0 bis I&M3 |
| taktsynchroner Betrieb |
Ja; Dezentral und zentral; mit minimalen OB 6x Zyklus von 125 µs (dezentral) und 1 ms (zentral) |
| SysLog |
Ja |
Engineering mit
| STEP 7 TIA Portal projektierbar/integriert ab Version |
V21 (FW V4.1) / ab V20 (FW V4.0) |
Konfigurationssteuerung
Display
| Bildschirmdiagonale [cm] |
6,1 cm
|
Bedienelemente
| Anzahl der Tasten |
8 |
| Betriebsartentasten |
2 |
Versorgungsspannung
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
19,2 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
| Verpolschutz |
Ja |
Netz- und Spannungsausfallüberbrückung
| Netz-/Spannungsausfallüberbrückungszeit |
5 ms
|
| Wiederholrate, min. |
1/s |
Eingangsstrom
| Stromaufnahme (Nennwert) |
1,35 A; 1,45 A bei Performance Boost |
| Stromaufnahme, max. |
2,1 A
|
| Einschaltstrom, max. |
2,1 A; Nennwert |
| I²t |
0,5 A²·s |
Leistung
| Einspeiseleistung in den Rückwandbus |
12 W
|
| Leistungsaufnahme aus dem Rückwandbus (bilanziert) |
30 W
|
Verlustleistung
| Verlustleistung, typ. |
20,4 W; 22,8 W bei Performance Boost |
Speicher
| Anzahl Steckplätze für SIMATIC Memory Card |
1 |
| SIMATIC Memory Card erforderlich |
Ja |
Arbeitsspeicher
| integriert (für Programm) |
18 Mbyte |
| integriert (für Daten) |
150 Mbyte |
Ladespeicher
| steckbar (SIMATIC Memory Card), max. |
32 Gbyte |
Pufferung
CPU-Bearbeitungszeiten
| für Bitoperationen, typ. |
0,3 ns |
| für Wortoperationen, typ. |
0,8 ns |
| für Festpunktarithmetik, typ. |
0,8 ns |
| für Gleitpunktarithmetik, typ. |
2,5 ns |
CPU-Bausteine
| Anzahl Elemente (gesamt) |
40 000; Bausteine (OB, FB, FC, DB) und UDTs |
DB
| Nummernband |
1 ... 60 999; unterteilt in: vom Anwender nutzbares Nummernband: 1 ... 59 999 und Nummernband via SFC 86 erzeugter DBs: 60 000 ... 60 999 |
| Größe, max. |
16 Mbyte; bei absolut adressierten DBs ist die max. Größe 64 kbyte |
FB
| Nummernband |
0 ... 65 535 |
| Größe, max. |
1 Mbyte |
FC
| Nummernband |
0 ... 65 535 |
| Größe, max. |
1 Mbyte |
OB
| Größe, max. |
1 Mbyte |
| Anzahl Freie-Zyklus-OBs |
100 |
| Anzahl Uhrzeitalarm-OBs |
20 |
| Anzahl Verzögerungsalarm-OBs |
20 |
| Anzahl Weckalarm-OBs |
20; mit minimalen OB 3x Zyklus von 100 µs |
| Anzahl Prozessalarm-OBs |
50 |
| Anzahl DPV1-Alarm-OBs |
3 |
| Anzahl Taktsynchronität-OBs |
3 |
| Anzahl Technologiesynchronalarm-OBs |
2 |
| Anzahl Anlauf-OBs |
100 |
| Anzahl Asynchron-Fehler-OBs |
4 |
| Anzahl Synchron-Fehler-OBs |
2 |
| Anzahl Diagnosealarm-OBs |
1 |
Schachtelungstiefe
| je Prioritätsklasse |
24; bei F-Bausteinen bis zu 8 möglich |
S7-Zähler
Remanenz
IEC-Counter
| Anzahl |
beliebig (nur durch den Arbeitsspeicher begrenzt) |
S7-Zeiten
IEC-Timer
| Anzahl |
beliebig (nur durch den Arbeitsspeicher begrenzt) |
Datenbereiche und deren Remanenz
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. |
4,5 Mbyte; in Summe; für Merker, Zeiten, Zähler, DBs und Technologiedaten (Achsen) |
| erweiterter remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. |
100 Mbyte; bei Einsatz von PS 60 W 24/48/60 V DC HF |
Merker
| Größe, max. |
16 kbyte |
| Anzahl Taktmerker |
8; Es sind 8 Taktmerkerbits, zusammengefasst in einem Taktmerkerbyte |
Datenbausteine
| Remanenz einstellbar |
Ja |
| Remanenz voreingestellt |
Nein |
Lokaldaten
| je Prioritätsklasse, max. |
64 kbyte; max. 16 kbyte pro Baustein |
Adressbereich
| Anzahl IO-Module |
16 384; max. Anzahl Module / Submodule |
Peripherieadressbereich
| Eingänge |
32 kbyte; alle Eingänge liegen im Prozessabbild |
| Ausgänge |
32 kbyte; alle Ausgänge liegen im Prozessabbild |
davon je integriertem IO-Subsystem
| — Eingänge (Volumen) |
32 kbyte |
| — Ausgänge (Volumen) |
32 kbyte |
davon je CM/CP
| — Eingänge (Volumen) |
8 kbyte |
| — Ausgänge (Volumen) |
8 kbyte |
Teilprozessabbilder
| Anzahl Teilprozessabbilder, max. |
32 |
Hardware-Ausbau
| Anzahl dezentraler IO-Systeme |
64; unter einem dezentralen IO-System wird neben der Einbindung von dezentraler Peripherie über PROFINET bzw. PROFIBUS-Kommunikationsmodule, auch die Anbindung von Peripherie über AS-i Mastermodule bzw. Links (z. B. IE/PB-Link) verstanden |
Anzahl DP-Master
| über CM |
8; in Summe können maximal 8 CMs/CPs (PROFIBUS, PROFINET, Ethernet) gesteckt werden |
Anzahl IO-Controller
| integriert |
2 |
| über CM |
8; in Summe können maximal 8 CMs/CPs (PROFIBUS, PROFINET, Ethernet) gesteckt werden |
Baugruppenträger
| Baugruppen je Baugruppenträger, max. |
32; CPU + 31 Module |
| Anzahl Zeilen, max. |
1 |
PtP CM
| Anzahl PtP CMs |
die Anzahl der anschließbaren PtP CMs ist nur durch die zur Verfügung stehenden Steckplätze begrenzt |
Uhr
| Typ |
Hardwareuhr |
| Pufferungsdauer |
6 wk; bei 40 °C Umgebungstemperatur, typ. |
| Abweichung pro Tag, max. |
10 s; typ.: 2 s |
Betriebsstundenzähler
Uhrzeitsynchronisation
| unterstützt |
Ja |
| auf DP, Master |
Ja; über PROFIBUS CM / CP |
| auf DP, Device |
Ja; über PROFIBUS CM / CP |
| im AS, Master |
Ja |
| im AS, Device |
Ja |
| am Ethernet über NTP |
Ja |
Schnittstellen
| Anzahl Schnittstellen PROFINET |
3 |
| Anzahl Schnittstellen PROFIBUS |
0 |
Schnittstellenphysik
| RJ 45 (Ethernet) |
Ja; X1 |
| Anzahl der Ports |
2 |
| integrierter Switch |
Ja |
Protokolle
| IP-Protokoll |
Ja; IPv4 |
| PROFINET IO-Controller |
Ja |
| PROFINET IO-Device |
Ja |
| SIMATIC-Kommunikation |
Ja |
| Offene IE-Kommunikation |
Ja; optional auch verschlüsselt möglich |
| Webserver |
Ja |
| Medienredundanz |
Ja |
| PROFIsafe |
Ja; V2.4 / V2.6 |
Dienste
| — Taktsynchronität |
Ja |
| — Direkter Datenaustausch |
Ja; Voraussetzung: IRT und Taktsynchronität (MRPD optional) |
| — IRT |
Ja |
| — Dynamic frame packing (DFP) |
Ja |
| — PROFIenergy |
Ja; per Anwenderprogramm |
| — Priorisierter Hochlauf |
Ja; max. 32 PROFINET Devices |
| — Anzahl anschließbarer IO-Device, max. |
512; in Summe können maximal 1 661 dezentrale Peripheriegeräte über AS-i, PROFIBUS bzw. PROFINET angeschlossen werden |
| — davon IO-Devices mit IRT, max. |
64; mit DFP: 256 IO-Devices in 8 DFP-Gruppen |
| — Anzahl anschließbarer IO-Device für RT, max. |
512 |
| — davon in Linie, max. |
512 |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. |
8; in Summe über alle Schnittstellen |
| — Anzahl der IO-Devices pro Werkzeug, max. |
8 |
| — Aktualisierungszeiten |
Minimalwert der Aktualisierungszeit ist auch abhängig vom eingestellten Kommunikationsanteil für PROFINET IO, von der Anzahl der IO-Devices und von der Anzahl der projektierten Nutzdaten |
| — Shared Device |
Ja |
| — Anzahl IO-Controller bei Shared Device, max. |
4 |
| — Aktivieren/Deaktivieren von I-Devices |
Ja; per Anwenderprogramm |
| — Asset-Management-Record |
Ja; per Anwenderprogramm |
| — im Betrieb wechselnde IO-Devices (Partner-Ports), unterstützt |
Ja |
Aktualisierungszeit bei IRT
| — bei Sendetakt von 125 µs |
125 µs |
| — bei Sendetakt von 187,5 µs |
187,5 µs |
| — bei Sendetakt von 250 µs |
250 µs bis 4 ms |
| — bei Sendetakt von 500 µs |
500 µs bis 8 ms |
| — bei Sendetakt von 1 ms |
1 ms bis 16 ms |
| — bei Sendetakt von 2 ms |
2 ms bis 32 ms |
| — bei Sendetakt von 4 ms |
4 ms bis 64 ms |
| — bei IRT und Parametrierung "ungerader" Sendetakte |
Aktualisierungszeit = eingestellter "ungerader" Sendetakt (beliebige Vielfache von 125 µs: 375 µs, 625 µs ... 3 875 µs) |
Aktualisierungszeit bei RT
| — bei Sendetakt von 250 µs |
250 µs bis 128 ms |
| — bei Sendetakt von 500 µs |
500 µs bis 256 ms |
| — bei Sendetakt von 1 ms |
1 ms bis 512 ms |
| — bei Sendetakt von 2 ms |
2 ms bis 512 ms |
| — bei Sendetakt von 4 ms |
4 ms bis 512 ms |
RJ 45 (Ethernet)
| 100 Mbit/s |
Ja |
| 1000 Mbit/s |
Ja; nur an der X3-Schnittstelle der CPU möglich |
| Autonegotiation |
Ja |
| Autocrossing |
Ja |
| Industrial Ethernet Status-LED |
Ja |
Anzahl Verbindungen
| Anzahl Verbindungen, max. |
384; über integrierte Schnittstellen der CPU und angeschlossener CPs / CMs |
| Anzahl Verbindungen reserviert für ES/HMI/Web |
10 |
| Anzahl Verbindungen über integrierte Schnittstellen |
320 |
| Anzahl S7-Routing Verbindungen |
64 |
Redundanzbetrieb
| PROFINET-Systemredundanz (S2) |
Nein |
| PROFINET-Systemredundanz (R1) |
Nein |
| H-Sync-Forwarding |
Ja |
Medienredundanz
| — Medienredundanz |
über die Schnittstelle X1 oder X2 |
| — MRP |
Ja; MRP-Automanager nach IEC 62439-2 Edition 2.0; MRP-Manager; MRP-Client |
| — MRP-Interconnection, unterstützt |
Ja; als MRP-Ringteilnehmer nach IEC 62439-2 Edition 3.0 |
| — MRPD |
Ja; Voraussetzung: IRT |
| — Umschaltzeit bei Leitungsunterbrechung, typ. |
200 ms; bei MRP; stoßfrei bei MRPD |
| — Anzahl Teilnehmer im Ring, max. |
50 |
SIMATIC-Kommunikation
| PG/OP-Kommunikation |
Ja; Verschlüsselung mit TLS V1.3 voreingestellt |
| S7-Routing |
Ja |
| Datensatz-Routing |
Ja |
| S7-Kommunikation, als Server |
Ja |
| S7-Kommunikation, als Client |
Ja |
| Nutzdaten pro Auftrag, max. |
siehe Online-Hilfe (S7 communication, User data size) |
Offene IE-Kommunikation
| TCP/IP |
Ja |
| — Datenlänge, max. |
64 kbyte |
| — mehrere passive Verbindungen pro Port, unterstützt |
Ja |
| ISO-on-TCP (RFC1006) |
Ja |
| UDP |
Ja |
| — UDP-Multicast |
Ja; max. 128 Multicast-Kreise |
| DHCP |
Ja |
| DNS |
Ja |
| SNMP |
Ja |
| DCP |
Ja |
| LLDP |
Ja |
| Verschlüsselung |
Ja; optional |
Webserver
| HTTP |
Ja; Standard- und Anwenderseiten |
| HTTPS |
Ja; Standard- und Anwenderseiten |
| — Anzahl Sessions, max. |
200 |
| — Anzahl gleichzeitiger HTTP-Aufrufe, max. |
4 |
| — HTTP Request Body, max. |
131 072 byte |
OPC UA
| Runtime-Lizenz erforderlich |
Ja; Lizenz "Large" erforderlich |
| OPC UA Client |
Ja; Data Access (Registered Read/Write), Method Call |
| — Applikations-Authentifizierung |
Ja |
| — Security Policys |
verfügbare Security Policys: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| — Benutzer-Authentifizierung |
"Anonym" oder mittels Benutzername & Passwort |
| — Anzahl Verbindungen, max. |
40 |
| — Anzahl Knoten der Client-Schnittstellen, empfohlen max. |
5 000 |
| — Anzahl Elemente für jeweils einen Aufruf von OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, max. |
300 |
| — Anzahl Elemente für jeweils einen Aufruf von OPC_UA_NameSpaceGetIndexList, max. |
20 |
| — Anzahl Elemente für jeweils einen Aufruf von OPC_UA_MethodGetHandleList, max. |
100 |
| — Anzahl gleichzeitiger Aufrufe der Client-Anweisungen für Sitzungsmanagement, pro Verbindung, max. |
1 |
| — Anzahl gleichzeitiger Aufrufe der Client-Anweisungen für Datenzugriff, pro Verbindung, max. |
5; Für OPC_UA_MethodCall 300 insgesamt (keine Begrenzung pro Verbindung) |
| — Anzahl registrierbarer Knoten, max. |
5 000 |
| — Anzahl registrierbarer Methoden Aufrufe von OPC_UA_MethodCall, max. |
100 |
| — Anzahl Eingänge/Ausgänge bei Aufruf OPC_UA_MethodCall, max. |
20 |
| OPC UA Server |
Ja; Data Access (Read, Write, Subscribe), Method Call, Alarms & Condition (A&C), Custom Address Space, Role-Based Access Control |
| — GDS Unterstützung (Zertifikatsmanagement) |
Ja |
| — Anzahl Sessions, max. |
64 |
| — Anzahl erreichbarer Variablen, max. |
200 000 |
| — Anzahl Subscriptions je Session, max. |
50 |
| — Abtastintervall, min. |
10 ms
|
| — Sendeintervall, min. |
10 ms
|
| — Anzahl Server-Methoden, max. |
8 000; max. je 200 gleichzeitig laufende Aufträge für die asynchron arbeitenden Anweisungen OPC_UA_ServerMethodPre (V1.1) und OPC_UA_ServerMethodPost (V1.1) |
| — Anzahl Eingänge/Ausgänge je Server-Methode, max. |
20 |
| — Anzahl überwachter Elemente (monitored items), empfohlen max. |
60 000; bei 1 s Abtastintervall und 1 s Sendeintervall |
| — Anzahl der Server-Schnittstellen, max. |
jeweils 10 vom Typ "Server-Schnittstelle" / "Companion-Spezifikation" und 20 vom Typ "Referenz-Namensraum" |
| — Anzahl Knoten bei benutzerdefinierten Server-Schnittstellen, max. |
200 000 |
| Alarms and Conditions |
Ja |
| — Anzahl Programmmeldungen |
400 |
| — Anzahl Meldungen für Systemdiagnose |
200 |
Weitere Protokolle
S7-Meldefunktionen
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. |
64 |
| Anzahl Subscriptions, max. |
750 |
| Anzahl Variablen/Attribute für Subscriptions, max. |
120 000 |
| Programmmeldungen |
Ja |
| Anzahl konfigurierbarer Programmmeldungen, max. |
20 000; Programmmeldungen werden durch den Baustein "Program_Alarm", ProDiag oder GRAPH generiert |
| Anzahl ladbarer Programmmeldungen in RUN, max. |
20 000 |
| Anzahl Programmmeldungen |
4 000 |
| Anzahl Meldungen für Systemdiagnose |
1 000 |
| Anzahl Meldungen für Motion Technologieobjekte |
960 |
Test- Inbetriebnahmefunktionen
| Gemeinsame Inbetriebnahme (Team Engineering) |
Ja; paralleler Online-Zugriff möglich für bis zu 10 Engineering Systeme |
| Status Baustein |
Ja; bis zu 16 gleichzeitig (in Summe über alle ES-Clients) |
| Einzelschritt |
Nein |
| Anzahl Haltepunkte |
20 |
| Profiling |
Ja |
Status/Steuern
| Status/Steuern Variable |
Ja; ohne Failsafe |
| Variablen |
Ein-/Ausgänge, Merker, DB, Peripherieein-/ausgänge (ohne Failsafe), Zeiten, Zähler |
| — davon Status Variable, max. |
200; pro Auftrag |
| — davon Steuern Variable, max. |
200; pro Auftrag |
Forcen
| Forcen |
Ja; ohne Failsafe |
| Forcen, Variablen |
Peripherieein-/ausgänge (ohne Failsafe) |
| Anzahl Variablen, max. |
200 |
Diagnosepuffer
| vorhanden |
Ja |
| Anzahl Einträge, max. |
3 200 |
| — davon netzausfallsicher |
1 000 |
Traces
| Anzahl projektierbarer Traces |
8 |
| Speichergröße je Trace, max. |
512 kbyte |
Diagnoseanzeige LED
| RUN/STOP-LED |
Ja |
| ERROR-LED |
Ja |
| MAINT-LED |
Ja |
| STOP ACTIVE-LED |
Ja |
| Verbindungsanzeige LINK TX/RX |
Ja |
Unterstützte Technologieobjekte
| Motion Control |
Ja; Hinweis: Die Anzahl der Technologieobjekte wirkt sich auf die Zykluszeit des SPS-Programms aus; Auswahlhilfe über das TIA Selection Tool |
| Anzahl verfügbarer Motion Control Ressourcen für Technologieobjekte |
30 720 |
| — je Drehzahlachse |
40 |
| — je Positionierachse |
80 |
| — je Gleichlaufachse |
160 |
| — je externer Geber |
80 |
| — je Nocken |
20 |
| — je Nockenspur |
160 |
| — je Messtaster |
40 |
| — Anzahl Positionierachsen bei Motion Control Zyklus von 4 ms (typischer Wert) |
280 |
| — Anzahl Positionierachsen bei Motion Control Zyklus von 8 ms (typischer Wert) |
384 |
| PID_Compact |
Ja; universeller PID-Regler mit integrierter Optimierung |
| PID_3Step |
Ja; PID-Regler mit integrierter Optimierung für Ventile |
| PID-Temp |
Ja; PID-Regler mit integrierter Optimierung für Temperatur |
| High Speed Counter |
Ja |
Normen, Zulassungen, Zertifikate
| Siemens Ökoprofil (SEP) |
Siemens EcoTech |
| Recycler Guide verfügbar |
Ja |
Treibhauspotential
| — Treibhauspotential, (gesamt) [CO2 eq] |
432 kg
|
| — Treibhauspotential, (während Herstellung) [CO2 eq] |
71,7 kg
|
| — Treibhauspotential, (während Betrieb) [CO2 eq] |
368 kg
|
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] |
-7,7 kg
|
Maximal erreichbare Sicherheitsklasse im Sicherheitsbetrieb
| Performance Level nach ISO 13849-1 |
PLe |
| SIL gemäß IEC 61508 |
SIL 3 |
Versagenswahrscheinlichkeit (bei Gebrauchsdauer von 20 Jahren und Reparaturzeit von 100 Stunden)
| — Low demand mode: PFDavg gemäß SIL3 |
< 2,00E-05 |
| — High demand/continous mode: PFH gemäß SIL3 |
< 1,00E-09 |
Security
| PROFINET Security Class |
1 |
| Signiertes Firmware-Update |
Ja |
| Secure Boot |
Ja |
| Daten sicher entfernen |
Ja |
Umgebungstemperatur im Betrieb
| waagerechte Einbaulage, min. |
0 °C |
| waagerechte Einbaulage, max. |
60 °C; Display: 50 °C, bei einer Betriebstemperatur von typ. 50 °C wird das Display abgeschaltet |
| senkrechte Einbaulage, min. |
0 °C |
| senkrechte Einbaulage, max. |
40 °C; Display: 40 °C, bei einer Betriebstemperatur von typ. 40 °C wird das Display abgeschaltet |
Umgebungstemperatur bei Lagerung/Transport
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe über NN, max. |
5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch |
Programmiersprache
| — KOP |
Ja; inkl. Failsafe |
| — FUP |
Ja; inkl. Failsafe |
| — AWL |
Ja |
| — SCL |
Ja |
| — CFC |
Ja; entweder CFC oder Failsafe-Funktionalität |
| — GRAPH |
Ja |
Know-how-Schutz
| Anwenderprogrammschutz/Passwortschutz |
Ja |
| Kopierschutz |
Ja |
| Bausteinschutz |
Ja |
Zugriffschutz
| Schutz der vertraulichen Konfigurationsdaten |
Ja |
| Passwort für Display |
Ja |
| Schutzstufe: Schreibschutz |
Ja |
| Schutzstufe: Schreib-/Leseschutz |
Ja |
| Schutzstufe: Schreibschutz für Failsafe |
Ja |
| Schutzstufe: Complete Protection |
Ja |
| Benutzerverwaltung |
Ja; geräteweit und zentral |
| Anzahl Benutzer |
100 |
| Anzahl Gruppen |
100 |
| Anzahl Rollen |
50 |
Zykluszeitüberwachung
| untere Grenze |
einstellbare Mindestzykluszeit |
| obere Grenze |
einstellbare maximale Zykluszeit |
Maße
| Breite |
175 mm
|
| Höhe |
147 mm
|
| Tiefe |
129 mm
|
Gewichte
Es gibt noch keine Bewertungen.
