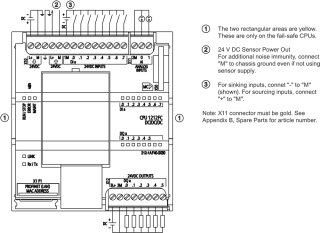

Produktbeschreibung
Die SIMATIC S7-1200F CPU 1212FC ist eine kompakte, fehlertolerante Steuerungseinheit der Siemens-Baureihe S7-1200F mit dreifacher DC-Stromversorgung (DC/DC/DC). Die CPU bietet acht Digitaleingänge für DC 24 V Sensorsignale, sechs Digitalausgänge für Stellansteuerung sowie zwei Analogeingänge im Bereich 0–10 V DC für Messprozesse. Die Versorgungsspannung liegt bei DC 24 V mit einem zulässigen Bereich von 20,4 bis 28,8 V und ist gegen Verpolung geschützt. Der Stromaufnahmestrom der reinen CPU beträgt 400 mA im Nennfall und bis zu 1 200 mA mit angebundenen Erweiterungsbaugruppen. Das Gerät verfügt über 150 KB Programm- und Datenspeicher und wird mit Firmware V4.7 ausgeliefert. Programmierung erfolgt über STEP 7 ab Version V20.
Anwendungsbereiche
Typische Einsatzfelder sind fehlertolerante Steuertasks in Verpackungsmaschinen, automatisierten Montagelinien und sicherheitsrelevanten Fertigungsprozessen, wo eine kompakte Bauform und niedrige Stromaufnahme erforderlich sind. Eine zweite Anwendung liegt in der Retrofitting von älteren Maschinensteuerungen, bei der der geringe Platzbedarf (90 × 100 × 75 mm) und die standardisierte DIN-Hutschienenmontage Vorteile bieten. Die dreifache interne Stromversorgung ermöglicht eine fehlertolerante Architektur ohne zusätzliche externe Redundanzmodule. Das Gerät erfüllt RoHS-Richtlinie und REACH-Anforderungen; eine Umweltproduktdeklaration nach ISO 14021 ist verfügbar.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,3120 kg
|
| Artikelgewicht: |
0,3120 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,60 × 10,20 × 8,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000236 |
| Produktfamilie |
Fehlersichere CPUs |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
10,6 x 10,2 x 8,5 cm |
| Nettogewicht |
0,312 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 30.09.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-No. 119-47-1 > 0,1 % (w / w) 4,4'-isopropylidendiphenol (Bisphenol A, BPA) CAS-Nr. 80-05-7 > 0,1 % (w / w) 1,1'-(ethane-1,2-diyl)bis[pentabromobenzene] (DBDPE) 84852-53-9 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
CPU 1212FC DC/DC/DC |
| Firmware-Version |
V4.7 |
Engineering mit
| Programmierpaket |
ab STEP 7 V20 |
Versorgungsspannung
| DC 24 V |
Ja |
| zulässiger Bereich, untere Grenze (DC) |
20,4 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
| Verpolschutz |
Ja |
Lastspannung L+
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
20,4 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
Eingangsstrom
| Stromaufnahme (Nennwert) |
400 mA; nur CPU |
| Stromaufnahme, max. |
1 200 mA; CPU mit allen Erweiterungsbaugruppen |
| Einschaltstrom, max. |
12 A; bei DC 28,8 V |
| I²t |
0,5 A²·s |
Ausgangsstrom
| für Rückwandbus (DC 5 V), max. |
1 000 mA; max. DC 5 V für SM und CM |
| für Signal "1" Nennwert |
0,5 A
|
| für Signal "0" Reststrom, max. |
0,1 mA
|
24 V-Geberversorgung
| 24 V |
L+ minus 4 V DC min. |
Verlustleistung
| Verlustleistung, typ. |
9 W
|
Arbeitsspeicher
Ladespeicher
| integriert |
2 Mbyte |
| steckbar (SIMATIC Memory Card), max. |
mit SIMATIC Memory Card |
Pufferung
| vorhanden |
Ja |
| wartungsfrei |
Ja |
| ohne Batterie |
Ja |
CPU-Bearbeitungszeiten
| für Bitoperationen, typ. |
0,08 µs; / instruction |
| für Wortoperationen, typ. |
1,7 µs; / instruction |
| für Gleitpunktarithmetik, typ. |
2,3 µs; / instruction |
CPU-Bausteine
| Anzahl Bausteine (gesamt) |
DBs, FCs, FBs, Zähler und Timer. Die maximale Anzahl adressierbarer Bausteine reicht von 1 bis 65535. Es besteht keine Einschränkung, Nutzung des gesamten Arbeitsspeichers |
OB
| Anzahl, max. |
Begrenzung nur durch Arbeitsspeicher für Code |
Datenbereiche und deren Remanenz
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. |
14 kbyte |
Merker
| Größe, max. |
4 kbyte; Größe des Merkerbereichs |
Lokaldaten
| je Prioritätsklasse, max. |
16 kbyte; Prioritätsklasse 1 (Programmzyklus): 16 kbyte, Prioritätsklasse 2 bis 26: 6 kbyte |
Prozessabbild
| Eingänge, einstellbar |
1 kbyte |
| Ausgänge, einstellbar |
1 kbyte |
Hardware-Ausbau
| Anzahl Baugruppen je System, max. |
3 Communication Module, 1 Signal Board, 2 Signal Module |
| Anzahl Erweiterungsboards (SB, CB, BB) |
1 |
| Anzahl Signalmodule (SM) |
2 |
| Anzahl Kommunikationsmodule (CM) |
3 |
Uhr
| Hardware-Uhr (Echtzeituhr) |
Ja |
| Pufferungsdauer |
480 h; typisch |
| Abweichung pro Tag, max. |
60 s/month @ 25°C |
Digitaleingaben
| Anzahl der Eingänge |
8; integriert |
| davon für technologische Funktionen nutzbare Eingänge |
6; HSC (High Speed Counting) |
| M/P-lesend |
Ja |
alle Einbaulagen
Eingangsspannung
| Nennwert (DC) |
24 V
|
| für Signal "0" |
DC 5 V bei 1 mA |
| für Signal "1" |
DC 15 V bei 2,5 mA |
für Standardeingänge
| — parametrierbar |
0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ?s; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms |
| — bei "0" nach "1", min. |
0,2 ms
|
| — bei "0" nach "1", max. |
12,8 ms
|
für Alarmeingänge
für Technologische Funktionen
| — parametrierbar |
Einphasig: 3 @ 100 kHz & 3 @ 30 kHz, Differenziell: 3 @ 80 kHz & 3 @ 30 kHz |
Leitungslänge
| geschirmt, max. |
500 m; 50 m für technologische Funktionen |
| ungeschirmt, max. |
300 m; für technologische Funktionen: Nein |
Digitalausgaben
| Anzahl der Ausgänge |
6 |
| davon schnelle Ausgänge |
4; 100 kHz Impulsfolge |
| Begrenzung der induktiven Abschaltspannung auf |
L+ (-48 V) |
Schaltvermögen der Ausgänge
| bei ohmscher Last, max. |
0,5 A
|
| bei Lampenlast, max. |
5 W
|
Ausgangsspannung
| für Signal "0", max. |
0,1 V; mit 10 kOhm Last |
| für Signal "1", min. |
20 V
|
Ausgangsverzögerung bei ohmscher Last
| "0" nach "1", max. |
1 µs |
| "1" nach "0", max. |
5 µs |
Schaltfrequenz
| der Impulsausgänge, bei ohmscher Last, max. |
100 kHz
|
Relaisausgänge
Analogeingaben
Eingangsbereiche
Eingangsbereiche (Nennwerte), Spannungen
| 0 bis +10 V |
Ja |
| — Eingangswiderstand (0 bis 10 V) |
>=100 KOhm |
Analogausgaben
Integrations- und Wandlungszeit/Auflösung pro Kanal
| Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. |
10 bit |
| Integrationszeit parametrierbar |
Ja |
| Wandlungszeit (pro Kanal) |
625 µs |
Anschließbare Geber
Schnittstellen
| Anzahl Schnittstellen PROFINET |
1 |
1. Schnittstelle
| Schnittstellentyp |
PROFINET |
| potenzialgetrennt |
Ja |
| automatische Ermittlung der Übertragungsgeschwindigkeit |
Ja |
| Autonegotiation |
Ja |
| Autocrossing |
Ja |
Schnittstellenphysik
| RJ 45 (Ethernet) |
Ja |
| Anzahl der Ports |
1 |
| integrierter Switch |
Nein |
Protokolle
| PROFINET IO-Controller |
Ja |
| PROFINET IO-Device |
Ja |
| SIMATIC-Kommunikation |
Ja |
| Offene IE-Kommunikation |
Ja; optional auch verschlüsselt möglich |
| Webserver |
Ja |
| Medienredundanz |
Nein |
| PROFINET IO |
Ja |
| PROFIsafe |
Ja |
| PROFIBUS |
Ja; CM 1243-5 (Master) oder CM 1242-5 (Slave) erforderlich |
| OPC UA |
Ja; OPC UA Server |
| AS-Interface |
Ja; CM 1243-2 notwendig |
PROFINET IO-Controller
| Übertragungsgeschwindigkeit, max. |
100 Mbit/s |
Dienste
| — PG/OP-Kommunikation |
Ja; Verschlüsselung mit TLS V1.3 voreingestellt |
| — Taktsynchronität |
Nein |
| — IRT |
Nein |
| — PROFIenergy |
Nein |
| — Priorisierter Hochlauf |
Ja |
| — Anzahl IO-Devices mit priorisiertem Hochlauf, max. |
16 |
| — Anzahl anschließbarer IO-Device, max. |
16 |
| — Anzahl anschließbarer IO-Device für RT, max. |
16 |
| — davon in Linie, max. |
16 |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. |
8 |
| — Aktualisierungszeit |
Der Minimalwert der Aktualisierungszeit ist auch abhängig vom eingestellten Kommunikationsanteil für PROFINET IO, von der Anzahl der IO-Devices und der projektierten Nutzdaten. |
| — Dynamic frame packing (DFP) |
Nein |
| — Shared Device |
Ja |
| — Anzahl IO-Controller bei Shared Device, max. |
2 |
| — Asset-Management-Record |
Ja |
Protokolle (Ethernet)
| TCP/IP |
Ja |
| DHCP |
Nein |
| SNMP |
Ja |
| DCP |
Ja |
| LLDP |
Ja |
Redundanzbetrieb
| PROFINET-Systemredundanz (S2) |
Nein |
| PROFINET-Systemredundanz (R1) |
Nein |
Medienredundanz
| — MRP |
Nein |
| — MRP-Interconnection, unterstützt |
Nein |
| — MRPD |
Nein |
SIMATIC-Kommunikation
Offene IE-Kommunikation
| TCP/IP |
Ja |
| — Datenlänge, max. |
8 kbyte |
| ISO-on-TCP (RFC1006) |
Ja |
| UDP |
Ja |
Webserver
| unterstützt |
Ja |
| anwenderdefinierte Webseiten |
Ja |
OPC UA
| Runtime-Lizenz erforderlich |
Ja; Lizenz "Basic" erforderlich |
| OPC UA Server |
Ja; Data Access (Read, Write, Subscribe), Method Call, Runtime-Lizenz erforderlich |
| — Applikations-Authentifizierung |
verfügbare Security Policys: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| — Benutzer-Authentifizierung |
"Anonym" oder mittels Benutzername & Passwort |
| — Anzahl Sessions, max. |
10 |
| — Anzahl Subscriptions je Session, max. |
5 |
| — Abtastintervall, min. |
100 ms
|
| — Sendeintervall, min. |
200 ms
|
| — Anzahl Server-Methoden, max. |
20 |
| — Anzahl überwachter Elemente (monitored items), empfohlen max. |
1 000 |
| — Anzahl der Server-Schnittstellen, max. |
2 |
| — Anzahl Knoten bei benutzerdefinierten Server-Schnittstellen, max. |
2 000 |
Weitere Protokolle
S7-Kommunikation
| unterstützt |
Ja |
| als Server |
Ja |
| als Client |
Ja |
| Nutzdaten pro Auftrag, max. |
siehe Online-Hilfe (S7 communication, User data size) |
Anzahl Verbindungen
| gesamt |
PG-Verbindungen: 4 reserviert / 4 max.; HMI-Verbindungen: 12 reserviert / 18 max.; S7-Verbindungen: 8 reserviert / 14 max.; Open User-Verbindungen: 8 reserviert / 14 max.; Web-Verbindungen: 2 reserviert / 30 max.; OPC UA-Verbindungen: 0 reserviert / 10 max.; maximale Anzahl Verbindungen: 34 reserviert / 68 max. |
Status/Steuern
| Status/Steuern Variable |
Ja |
| Variablen |
Ein-/Ausgänge, Merker, DB, Peripherieein-/ausgänge (ohne Failsafe), Zeiten, Zähler |
Forcen
| Forcen |
Ja; Peripherieein-/ausgänge (ohne Failsafe) |
Diagnosepuffer
Traces
| Anzahl projektierbarer Traces |
2 |
| Speichergröße je Trace, max. |
512 kbyte |
Diagnoseanzeige LED
| RUN/STOP-LED |
Ja |
| ERROR-LED |
Ja |
| MAINT-LED |
Ja |
Integrierte Funktionen
| Anzahl Zähler |
6 |
| Zählfrequenz, max. |
100 kHz
|
| Frequenzmessung |
Ja |
| gesteuertes Positionieren |
Ja |
| Anzahl lagegeregelte Positionierachsen, max. |
8 |
| Anzahl Positionierachsen über Puls-Richtungs-Schnittstelle |
bis zu 4 mit SB 1222 |
| PID-Regler |
Ja |
| Anzahl Alarmeingänge |
4 |
| Anzahl Impulsausgänge |
4 |
| Grenzfrequenz (Impuls) |
100 kHz
|
Potenzialtrennung Digitaleingaben
| Potenzialtrennung Digitaleingaben |
Nein |
| zwischen den Kanälen, in Gruppen zu |
1 |
Potenzialtrennung Digitalausgaben
| Potenzialtrennung Digitalausgaben |
Ja |
| zwischen den Kanälen |
Nein |
| zwischen den Kanälen, in Gruppen zu |
1 |
Störfestigkeit gegen Entladen statischer Elektrizität
| Störfestigkeit gegen Entladen statischer Elektrizität nach IEC 61000-4-2 |
Ja |
| — Prüfspannung bei Luftentladung |
8 kV
|
| — Prüfspannung bei Kontaktentladung |
6 kV
|
Störfestigkeit gegen leitungsgebundene Störgrößen
| Störfestigkeit auf Versorgungsleitungen nach IEC 61000-4-4 |
Ja |
| Störfestigkeit auf Signalleitungen nach IEC 61000-4-4 |
Ja |
Störfestigkeit gegen Stoßspannungen (Surge)
| Störfestigkeit auf Versorgungsleitungen nach IEC 61000-4-5 |
Ja |
Störfestigkeit gegen leitungsgeführte Störgrößen, induziert durch hochfrequente Felder
| Störfestigkeit gegen Hochfrequenzeinstrahlung nach IEC 61000-4-6 |
Ja |
Emission von Funkstörungen nach EN 55 011
| Grenzwertklasse A, für den Einsatz im Industriebereich |
Ja; Gruppe 1 |
| Grenzwertklasse B, für den Einsatz in Wohngebieten |
Ja; wenn durch geeignete Maßnahmen gewährleistet wird, dass die Grenzwerte für Klasse B nach EN 55011 eingehalten werden |
Schutzart und Schutzklasse
Normen, Zulassungen, Zertifikate
| Siemens Ökoprofil (SEP) |
Siemens EcoTech |
| CE-Kennzeichen |
Ja |
| UL-Zulassung |
Ja |
| cULus |
Ja |
| FM-Zulassung |
Ja |
| RCM (ehemals C-TICK) |
Ja |
| KC-Zulassung |
Ja |
| Schiffbau-Zulassung |
Ja |
Umwelt-Fußabdruck
| Umweltproduktdeklaration |
Ja; Typ II nach ISO 14021 |
Treibhauspotential
| — Treibhauspotential, (gesamt) [CO2 eq] |
76,4 kg
|
| — Treibhauspotential, (während Herstellung) [CO2 eq] |
13,8 kg
|
| — Treibhauspotential, (während Betrieb) [CO2 eq] |
63,4 kg
|
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] |
-0,89 kg
|
Maximal erreichbare Sicherheitsklasse im Sicherheitsbetrieb
| Performance Level nach ISO 13849-1 |
PLe |
| SIL gemäß IEC 61508 |
SIL 3 |
Freier Fall
| Fallhöhe, max. |
0,3 m; fünfmal, in Versandverpackung |
Umgebungstemperatur im Betrieb
| min. |
0 °C |
| max. |
55 °C; Anzahl gleichzeitig eingeschalteter Ein- bzw. Ausgänge: 4 bzw. 3 (keine benachbarten Punkte) bei 60 °C horizontal oder 50 °C vertikal; 8 bzw. 6 bei 55 °C horizontal oder 45 °C vertikal |
| waagerechte Einbaulage, min. |
0 °C |
| waagerechte Einbaulage, max. |
55 °C |
| senkrechte Einbaulage, min. |
0 °C |
| senkrechte Einbaulage, max. |
45 °C |
Umgebungstemperatur bei Lagerung/Transport
Luftdruck nach IEC 60068-2-13
| Betrieb, min. |
795 hPa |
| Betrieb, max. |
1 080 hPa |
| Lagerung/Transport, min. |
660 hPa |
| Lagerung/Transport, max. |
1 080 hPa |
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe, min. |
-1 000 m |
| Aufstellungshöhe, max. |
5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch |
Relative Luftfeuchte
| Betrieb, max. |
95 %; keine Betauung |
Schwingungen
| Schwingfestigkeit während Betrieb gemäß IEC 60068-2-6 |
2 g (m/s²) Wandmontage, 1 g (m/s²) DIN Hutschiene |
| Betrieb, geprüft nach IEC 60068-2-6 |
Ja |
Schockprüfung
| geprüft nach IEC 60068-2-27 |
Ja; IEC 68, Teil 2-27; Halbsinus: Stärke des Stoßes 15 g (Scheitelwert), Dauer 11 ms |
Schadstoff-Konzentrationen
| SO2 bei RH < 60% ohne Kondensation |
S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60 % kondensationsfrei |
Programmiersprache
| — KOP |
Ja; inkl. Failsafe |
| — FUP |
Ja; inkl. Failsafe |
| — SCL |
Ja |
Know-how-Schutz
| Anwenderprogrammschutz/Passwortschutz |
Ja |
| Kopierschutz |
Ja |
| Bausteinschutz |
Ja |
Zugriffschutz
| Schutz der vertraulichen Konfigurationsdaten |
Ja |
| Schutzstufe: Schreibschutz |
Ja |
| Schutzstufe: Schreib-/Leseschutz |
Ja |
| Schutzstufe: Complete Protection |
Ja |
| Benutzerverwaltung |
Ja; geräteweit |
| Anzahl Benutzer |
42 |
| Anzahl Gruppen |
14 |
| Anzahl Rollen |
20 |
Zykluszeitüberwachung
Maße
| Breite |
90 mm
|
| Höhe |
100 mm
|
| Tiefe |
75 mm
|
Gewichte
Es gibt noch keine Bewertungen.
