Produktbeschreibung

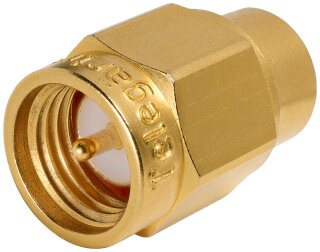

Der SMA Male Abschlusswiderstand 6GK5898-1TU00-1AA0 ist eine Hochfrequenz-Termination für Antennenanschlüsse in industriellen Wireless-Systemen. Der Widerstand hat eine Impedanz von 50 Ohm und ist für Frequenzen von 0 bis 6 GHz ausgelegt. Mit einer minimalen Rückflussdämpfung von 23 dB unterdrückt er Reflexionen im Hochfrequenz-Signalpfad. Das Gehäuse aus vergoldetem Messing ist IP68-geschützt und funktioniert im gesteckten Zustand vollständig wasserdicht. Der Temperaturbereich beträgt –55 bis +155 °C für Betrieb, Lagerung und Transport, was den Einsatz in extremen Industrieumgebungen ermöglicht. Der Stecker wird als SMA male ausgeführt und hat einen Durchmesser von 9 mm bei 15 mm Länge.
Anwendungsbereiche
Typische Anwendungen sind die Terminierung ungenutzter Antennenschächte in SIMATIC NET Funkantennen-Systemen und die Impedanz-Anpassung in industriellen Wireless-Netzwerk-Steuerungen. Auch bei Messaufbauten und Kalibrierungen von RF-Kommunikationssystemen wird der Abschlusswiderstand eingesetzt.
Vorteile gegenüber Alternativen
Im Unterschied zu offenen SMA-Buchsen verhindert die definierte 50-Ohm-Termination Reflexionen und Störemissionen im ISM-Frequenzband. Das Produkt ist RoHS-konform und wird im 2er-Pack ausgeliefert. Die Lieferzeit beträgt in der Regel einen Arbeitstag.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0450 kg
|
| Artikelgewicht: |
0,0450 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,40 × 9,70 × 36,70 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001698 |
| Produktfamilie |
Antennenanschlusstechnik |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
64,00 x 97,00 x 367,00 mm |
| Nettogewicht |
0,045 kg
|
| Mengeneinheit |
1 Packung |
| Verpackungsmenge |
2 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Nein |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Technische Daten
| Produkttyp-Bezeichnung |
SMA Abschlusswiderstand |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6GK5898-1TU00-1AA0 |
Elektrische Daten
| Anzahl der elektrischen Anschlüsse |
1 |
| Ausführung des elektrischen Anschlusses |
SMA male |
| Übertragungsfrequenz |
0 ... 6 GHz |
| Impedanz |
50 ? |
| Rückflussdämpfung / minimal |
23 dB |
Mechanische Daten
| Material |
Messing, vergoldet |
Umgebungsbedingungen
| während Betrieb |
-55 ... +155 °C |
| während Lagerung |
-55 ... +155 °C |
| während Transport |
-55 ... +155 °C |
| Schutzart IP |
IP68; im gesteckten Zustand |
Bauform, Maße und Gewichte
| Durchmesser |
9 mm
|
| Länge |
15 mm
|
| Nettogewicht |
3 g
|
Normen, Spezifikationen, Zulassungen
Weitere Informationen / Internet-Links
| zur Webseite: Auswahlhilfe Leitungen und Stecker |
https://support.industry.siemens.com/cs/ww/de/view/109766358 |
| zur Webseite: Auswahlhilfe TIA Selection Tool |
https://www.siemens.com/tstcloud |
| zur Webseite: Industrielle Kommunikation |
https://www.siemens.com/simatic-net |
| zur Webseite: IWLAN |
https://www.siemens.com/iwlan |
| zur Webseite: SiePortal |
https://sieportal.siemens.com/ |
| zur Webseite: Bilddatenbank |
https://www.automation.siemens.com/bilddb |
| zur Webseite: CAx-Download-Manager |
https://www.siemens.com/cax |
| zur Webseite: Industry Online Support |
https://support.industry.siemens.com |
Securityhinweise
| Securityhinweis |
Siemens bietet Produkte und Lösungen mit Industrial Cybersecurity-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Cybersecurity-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts. Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu verhindern. Diese Systeme, Maschinen und Komponenten sollten nur mit dem Unternehmensnetzwerk oder dem Internet verbunden werden, wenn und soweit dies notwendig ist und nur wenn entsprechende Schutzmaßnahmen (z.B. Firewalls und/oder Netzwerksegmentierung) ergriffen wurden. Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Cybersecurity finden Sie unter www.siemens.com/cybersecurity-industry. Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-Bedrohungen erhöhen. Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Cybersecurity RSS Feed unterhttps://www.siemens.com/cert. (V4.7) |
