Produktbeschreibung

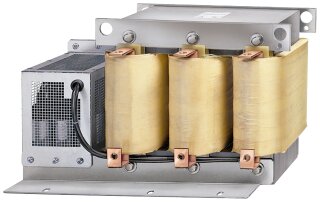

Das Sinusfilter FSC ist ein dreiphasiges Filter für den Betrieb am Frequenzumrichter, dessen Bauform als Gerät mit den Maßen 189 × 336 × 140 mm und einem Nettogewicht von 12,00 kg ausgeführt ist. Es hat einen Bemessungsstrom von 20,0 A, eine Induktivität von 2,40 mH und eine Kapazität von 3,30 µF. Der Leistungsanschluss zum Power Module erfolgt über eine Leitung mit 10,00 mm² Querschnitt und 0,50 m Länge, der Motoranschluss über eine Leitung mit 6,00 mm². Die Schutzart ist IP20 bzw. UL open type, der PE-Anschluss erfolgt über einen Schraubbolzen M5. Eignungsnachweis: cURus.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
12,0000 kg
|
| Artikelgewicht: |
12,0000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
48,40 × 36,40 × 29,50 cm |
Technische Daten
Bemessungsdaten
| Phasenzahl |
3 AC |
| Netzspannung |
380 … 480 V |
| Bemessungsstrom |
20,0 A
|
| Verlustleistung |
0,099 kW
|
Elektrische Daten
| Induktivität |
2,40 mH |
| Kapazität |
3,30 µF |
Anschlüsse
| Leistungsanschluss Power Module, Ausführung |
Leitung |
| Leistungsanschluss Power Module, Anschlussquerschnitt |
10,00 mm² (AWG 8) |
| Leistungsanschluss Power Module, Länge |
0,50 m (1,64 ft) |
| Leistungsanschluss Motor, Ausführung |
Leitung |
| Leistungsanschluss Motor, Anschlussquerschnitt |
6,00 mm² (AWG 10) |
| Motorleitungslänge, max., Geschirmt |
200,00 m (656,17 ft) |
| Motorleitungslänge, max., Ungeschirmt |
300,00 m (984,25 ft) |
| PE-Anschluss, Ausführung |
Schraubbolzen M5 |
Mechanische Daten
| Schutzart |
IP20 / UL open type |
| Nettogewicht |
12,00 kg (26,46 lb) |
| Maße, Breite |
189,0 mm (7,44 in) |
| Maße, Höhe |
336,0 mm (13,23 in) |
| Maße, Tiefe |
140,0 mm (5,51 in) |
Normen
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002025 |
| Produktfamilie |
Sinusfilter |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
484,00 x 364,00 x 295,00 mm |
| Nettogewicht |
12,00 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 07.08.2008 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
