Produktbeschreibung

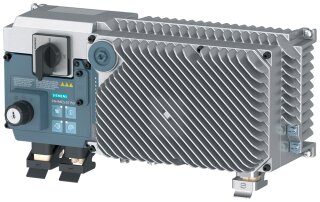

Die Baureihe SINAMICS G115D der Baugröße FSA ist für 3 AC 380 bis 480 V ausgelegt und hat eine Bemessungsleistung von 0,75 kW bei 2,20 A Ausgangsstrom. Der Umrichter bietet U/f-Regelung, geberlose Vector- und Drehmomentenregelung und kommuniziert über PROFINET und EtherNet/IP. Er verfügt über einen integrierten Bremswiderstand, einen Wartungsschalter, vier Standard-Digitaleingänge und ein integriertes Funkentstörfilter für Kategorie C2. Das Gehäuse in Schutzart IP65/66 / UL type 4X misst 380 mm in der Breite, 216 mm in der Höhe und 129 mm in der Tiefe.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
8,4580 kg
|
| Artikelgewicht: |
8,4580 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
14,50 × 51,50 × 29,50 cm |
Technische Daten
Bemessungsdaten
| Eingang, Phasenzahl |
3 AC |
| Eingang, Netzspannung |
380 ... 480 V +10 % -10 % |
| Eingang, Netzfrequenz |
45 ... 66 Hz |
| Eingang, Bemessungsstrom |
1,99 A
|
Technische Daten
| Phasenzahl |
3 AC |
| Anzahl |
1 |
| Bemessungsleistung IEC 400V (HO) |
0,75 kW
|
| Anzahl |
2 |
| Bemessungsstrom (HO) |
2,20 A
|
| Pulsfrequenz |
4 kHz
|
| Ausgangsfrequenz bei U/f-Regelung |
0 ... 550 Hz |
| Ausführung |
Stecker ohne Weiterschleifen |
| Ausführung |
1x MQ15 |
| DC 24V Versorgung, Ausprägung |
integriert |
| DC 24V Versorgung, Ausführung |
integriert |
| Ausführung |
M12 |
| Motor, Ausführung |
Q8/0 |
| Externer Bremswiderstand, Ausführung |
Kabelverschraubung (Standard) |
| Ausführung |
Am Gehäuse mit Schraube M5 |
| Geschirmt |
15 m (49,21 ft) |
Allgemeine tech. Daten
| Leistungsfaktor λ |
0,00 ... 0,87 |
| Verschiebungswinkel cos φ |
0,99 |
| Wirkungsgrad η |
0,96 |
| Verlustleistung |
0,043 kW
|
| Filterklasse (integriert) |
Funkentstörfilter für Kategorie C2 |
| Bremsenspannung |
DC 180V (Standard) |
| Integrierter Bremswiderstand |
10W / 100W |
Mechanische Daten
| Schutzart |
IP65/66 / UL type 4X |
| Baugröße |
FSA |
| Nettogewicht |
6,5 kg (14,30 lb) |
| Maße, Breite |
380 mm (14,96 in) |
| Maße, Höhe |
216 mm (8,50 in) |
| Maße, Tiefe |
129 mm (5,08 in) |
Ein- / Ausgänge
| Digitaleingänge-Standard, Anzahl 1) |
4 |
| Digitaleingänge-Standard, Schaltpegel: 0 → 1 |
11 V
|
| Digitaleingänge-Standard, Schaltpegel: 1 → 0 |
5 V
|
| Digitaleingänge-Standard, Einschaltstrom, max. |
15 mA
|
Kommunikation
| Kommunikation |
PROFINET, EtherNet/IP |
Bedienoption
| Bedienoption |
Wartungsschalter |
Regelungsverfahren
| U/f linear / quadratisch / parametrierbar |
Ja |
| U/f mit Flussstromregelung (FCC) |
Ja |
| U/f ECO linear / quadratisch |
Ja |
| Vector-Regelung, geberlos |
Ja |
| Vector-Regelung, mit Geber |
Nein |
| Drehmomentenregelung, geberlos |
Ja |
| Drehmomentenregelung, mit Geber |
Nein |
Umrichterverluste nach IEC61800-9-2*
Umgebungsbedingungen
| Kühlung |
Natürliche Konvektionskühlung |
| Aufstellhöhe |
1.000 m (3.280,84 ft) |
| Umgebungstemperatur, Betrieb |
-30 ... 55 °C (-22 ... 131 °F) |
| Umgebungstemperatur, Transport |
-40 ... 70 °C (-40 ... 158 °F) |
| Umgebungstemperatur, Lagerung |
-40 ... 70 °C (-40 ... 158 °F) |
