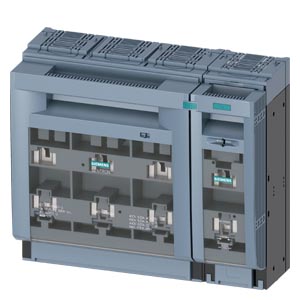

3NP1164-1DA20 Siemens Sicherungslasttrennschalter 3NP1 4-polig NH3 630 A

3NP1164-1DA20 Siemens Sicherungslasttrennschalter 3NP1 4-polig NH3 630 A

Artikelnummer: SIE-3NP1164-1DA20
GTIN: 4001869567051
HAN: 3NP1164-1DA20
Inhalt: 1 Stück

Hersteller Siemens

Sicherungslasttrennschalter 3NP1 Siemens, 4-polig, NH3, 630 A, für Aufbau und Einbau auf Montageplatte.

Bemessungsstrom 630 A
Betriebsspannung AC 690 V
Pole 4
Baugröße NH2, NH3

528,44 €

inkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 628,32 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Komplettlieferung ab 350 € versandkostenfrei

Persönliche Fachberatung

Produktbeschreibung

Der 4-polige Sicherungslasttrennschalter 3NP1 ist für 630 A Betriebsstrom bei AC-21 B bei 240 V bis 690 V ausgelegt und nimmt NH2- und NH3-Sicherungseinsätze auf. Die Anschlüsse erfolgen über Rahmenklemmen für Leiterquerschnitte von 50 bis 300 mm², bei einem Anzugsdrehmoment von 25 N·m. Das Gerät ist für Aufbau und Einbau auf Montageplatte vorgesehen, mit einer Isolationsspannung von 690 V bei Verschmutzungsgrad 3 und IP40 bei geschlossenem Schalter mit Blende.

Downloads & CAD

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected]
https://www.siemens.com

Versandgewicht:	7,3880 kg
Artikelgewicht:	7,3880 kg
Abmessungen ( Länge × Breite × Höhe ):	22,00 × 11,80 × 10,80 cm

Technische Daten

Allgemeine technische Daten

Polzahl	4
Bauart des Geräts	für Aufbau und Einbau auf Montageplatte
Baugröße der Grifflasche	3 und 2
Baugröße des Sicherungseinsatzes	NH2, NH3
Durchlassstrom bei geschlossenem Schalter maximal	60 kA
mechanische Lebensdauer (Schaltspiele) typisch	1 000
I2t-Wert bei geschlossenem Schalter maximal	5 400 kA²·s
Leistungsfaktor, bei AC-22 B	0,65
Leistungsfaktor, bei AC-23 B	0,35
Leistungsfaktor, bei kapazitiver Last	-0,25
Sicherungssystem	NH-Sicherung
Verschmutzungsgrad	3

Spannung

Isolationsspannung, Bemessungswert	690 V
Isolationsspannung, bei Verschmutzungsgrad 3 bei AC Bemessungswert	690 V
Isolationsspannung, bei Verschmutzungsgrad 2 bei AC Bemessungswert	1 000 V
Leistungsfaktor bei AC-21 B	0,95
Stoßspannungsfestigkeit Bemessungswert	8 kV
Betriebsstrom, bei 35 °C Bemessungswert	630 A
Betriebsstrom, bei 40 °C Bemessungswert	610 A
Betriebsstrom, bei 45 °C Bemessungswert	575 A
Betriebsstrom, bei 50 °C Bemessungswert	555 A
Betriebsstrom, bei 55 °C Bemessungswert	530 A
Betriebsstrom, bei AC-21 B bei 240 V Bemessungswert	630 A
Betriebsstrom, bei AC-21 B bei 400 V Bemessungswert	630 A
Betriebsstrom, bei AC-21 B bei 500 V Bemessungswert	630 A
Betriebsstrom, bei AC-21 B bei 690 V Bemessungswert	630 A
Betriebsstrom, bei AC-22 B bei 240 V Bemessungswert	630 A
Betriebsstrom, bei AC-22 B bei 400 V Bemessungswert	630 A
Betriebsstrom, bei AC-22 B bei 500 V Bemessungswert	630 A
Betriebsstrom, bei AC-22 B bei 690 V Bemessungswert	500 A
Betriebsstrom, bei AC-23 B bei 690 V Bemessungswert	200 A
Betriebsstrom, bei AC-23 B bei 500 V Bemessungswert	500 A
Betriebsstrom, bei AC-23 B bei 400 V Bemessungswert	630 A
Betriebsstrom, bei AC-23 B bei 240 V Bemessungswert	630 A
Betriebsstrom, bei DC-21 B bei 120 V Bemessungswert	630 A
Betriebsstrom, bei DC-21 B bei 240 V Bemessungswert	630 A
Betriebsstrom, bei DC-21 B bei 440 V Bemessungswert	630 A
Betriebsstrom, bei DC-22 B bei 120 V Bemessungswert	630 A
Betriebsstrom, bei DC-22 B bei 240 V Bemessungswert	630 A
Betriebsstrom, bei DC-22 B bei 440 V Bemessungswert	500 A
Betriebsstrom, bei DC-23 B bei 120 V Bemessungswert	400 A
Betriebsstrom, bei DC-23 B bei 240 V Bemessungswert	400 A
Betriebsstrom, bei DC-23 B bei 440 V Bemessungswert	250 A
Durchlassstrom bei zügigem Einschalten maximal	50 kA
Betriebsspannung, bei AC Bemessungswert maximal	690 V
Betriebsspannung, bei DC Bemessungswert	440 V
Betriebsspannung, bei DC Bemessungswert maximal	440 V

Hauptstromkreis

Betriebsstrom, Bemessungswert	630 A
Betriebsstrom, bei kapazitiver Last bei 400 V Bemessungswert	72 A
Betriebsstrom, bei kapazitiver Last bei 500 V Bemessungswert	55 A

Hilfsstromkreis

Anzahl der Wechsler für Hilfskontakte	0
Anzahl der Öffner für Hilfskontakte	0
Anzahl der Schließer für Hilfskontakte	0

Produktfunktion

Produktfunktion Überspannungsschutzüberwachung	Nein

Ausführung

Produkt-Bezeichnung	Sicherungslasttrennschalter
Ausführung der Sicherungsüberwachung	ohne
Ausführung des Lastschalters Leistenform	Nein
Ausführung des Schaltantriebs Motorantrieb	Nein

Produktdetails

Produktfunktion Phasenausfallüberwachung	Nein
Produktbestandteil, Unterspannungsauslöser	Nein
Produktbestandteil, Unterspannungsauslöser mit voreilendem Kontakt	Nein
Produkteigenschaft plombierbar	Ja
Produkterweiterung Hilfsschalter	Ja
Produkterweiterung optional Abschließbarkeit	Ja
Produkterweiterung optional Phasenausfallüberwachung	Ja
Produkterweiterung optional Sicherungsüberwachung	Ja
Produkterweiterung optional Spannungsauslöser	Nein
Produkterweiterung optional Überspannungsschutzüberwachung	Ja

Anschlüsse

Anordnung des elektrischen Anschlusses für Hauptstromkreis	sonstige
anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig minimal	50 mm²
anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig maximal	300 mm²
anschließbarer Leiterquerschnitt für Hauptkontakte, feindrähtig mit Aderendbearbeitung minimal	120 mm²
anschließbarer Leiterquerschnitt für Hauptkontakte, feindrähtig mit Aderendbearbeitung maximal	240 mm²
anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig minimal	50 mm²
anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig maximal	300 mm²
Anzugsdrehmoment bei Schraubanschluss, minimal	25 N·m
Anzugsdrehmoment bei Schraubanschluss, maximal	25 N·m
Art der anschließbaren Leiterquerschnitte der lamellierten Leiter maximal	32 x 20 mm
Art der Anschlusstechnik	Rahmenklemme

Mechanischer Aufbau

Höhe	306 mm
Breite	339 mm
Tiefe	138,5 mm
Befestigungsart	Montageplatte
Befestigungsart, Bodenmontage	Ja
Befestigungsart, Schienen-Montage	Nein
Einbaulage	horizontal/vertikal
Nettogewicht pro ME	7,388 kg

Eignung

Eignung zur Verwendung Hauptschalter	Nein
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Nein
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja

Schutzart und Schutzklasse

Schutzart IP, bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung	IP40
Schutzart IP, bei geschlossenem Schalter ohne Blende oder Kabelschuhabdeckung	IP30
Schutzart IP, offen	IP20

Verlustleistung

Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Pol	30 W
Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Gerät	120 W
Verlustleistung [W], bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	36 W
Verlustleistung [W], der Sicherung je Sicherung maximal	48 W

Kurzschluss

bedingter Kurzschlussstrom (Iq), bei AC bei 240 V bei zügigem Einschalten Bemessungswert	50 kA
bedingter Kurzschlussstrom (Iq), bei AC bei 500 V bei zügigem Einschalten Bemessungswert	50 kA
bedingter Kurzschlussstrom (Iq), bei AC bei 690 V bei zügigem Einschalten Bemessungswert	50 kA
bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 240 V Bemessungswert	100 kA
bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 500 V Bemessungswert	100 kA
bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 690 V Bemessungswert	100 kA

Umgebungsbedingungen

Umgebungstemperatur während Betrieb, minimal	-25 °C
Umgebungstemperatur während Betrieb, maximal	55 °C
Umgebungstemperatur während Lagerung, minimal	-50 °C
Umgebungstemperatur während Lagerung, maximal	80 °C

Kommerziell - Produktbezogen

ETIM 9.0	EC001040
Produktfamilie	SENTRON Sicherungslasttrennschalter 3NP1

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : 9N9999
Regel-Lieferzeit	15 Tag(e)
Verpackungsmaße (L x B x H)	220,00 x 118,00 x 108,00 mm
Nettogewicht	7,388 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 15.10.2017
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w)
