Produktbeschreibung

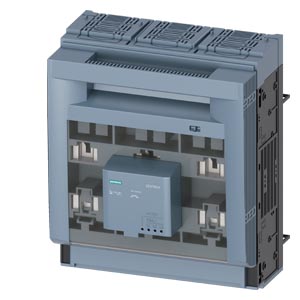

Der dreipolige Sicherungslasttrennschalter für NH2- und NH3-Sicherungseinsätze ist für das Sammelschienensystem 8US mit 60 mm Schienenmittenabstand ausgelegt und wird mit Rahmenklemme angeschlossen. Die Sicherungsüberwachung erfolgt elektronisch über EFM15, eine Abschließbarkeit und Plombierung sind vorgesehen. Bemessungswerte sind 630 A Betriebsstrom bei 35 °C und 690 V Isolationsspannung, bei AC-22 B etwa 500 A bei 690 V.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
5,7820 kg
|
| Artikelgewicht: |
5,7820 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
22,00 × 11,80 × 10,80 cm |
Technische Daten
Allgemeine technische Daten
| Polzahl |
3 |
| Bauart des Geräts |
für Sammelschienensystem 8US 60mm |
| Baugröße der Grifflasche |
3 und 2 |
| Baugröße des Sicherungseinsatzes |
NH2, NH3 |
| Durchlassstrom bei geschlossenem Schalter maximal |
60 kA |
| mechanische Lebensdauer (Schaltspiele) typisch |
1 000 |
| I2t-Wert bei geschlossenem Schalter maximal |
5 400 kA²·s |
| Leistungsfaktor, bei AC-22 B |
0,65 |
| Leistungsfaktor, bei AC-23 B |
0,35 |
| Leistungsfaktor, bei kapazitiver Last |
-0,25 |
| Sicherungssystem |
NH-Sicherung |
| Verschmutzungsgrad |
2 |
Spannung
| Isolationsspannung, Bemessungswert |
690 V
|
| Isolationsspannung, bei Verschmutzungsgrad 3 bei AC Bemessungswert |
690 V
|
| Isolationsspannung, bei Verschmutzungsgrad 2 bei AC Bemessungswert |
1 000 V |
| Leistungsfaktor bei AC-21 B |
0,95 |
| Stoßspannungsfestigkeit Bemessungswert |
8 kV
|
| Betriebsstrom, bei 35 °C Bemessungswert |
630 A
|
| Betriebsstrom, bei 40 °C Bemessungswert |
610 A
|
| Betriebsstrom, bei 45 °C Bemessungswert |
575 A
|
| Betriebsstrom, bei 50 °C Bemessungswert |
555 A
|
| Betriebsstrom, bei 55 °C Bemessungswert |
530 A
|
| Betriebsstrom, bei AC-21 B bei 240 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-21 B bei 400 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-21 B bei 500 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-21 B bei 690 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-22 B bei 240 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-22 B bei 400 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-22 B bei 500 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-22 B bei 690 V Bemessungswert |
500 A
|
| Betriebsstrom, bei AC-23 B bei 690 V Bemessungswert |
200 A
|
| Betriebsstrom, bei AC-23 B bei 500 V Bemessungswert |
500 A
|
| Betriebsstrom, bei AC-23 B bei 400 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-23 B bei 240 V Bemessungswert |
630 A
|
| Durchlassstrom bei zügigem Einschalten maximal |
50 kA |
| Betriebsspannung, bei AC Bemessungswert minimal |
190 V
|
| Betriebsspannung, bei AC Bemessungswert maximal |
690 V
|
Hauptstromkreis
| Betriebsstrom, Bemessungswert |
630 A
|
| Betriebsstrom, bei kapazitiver Last bei 400 V Bemessungswert |
72 A
|
| Betriebsstrom, bei kapazitiver Last bei 500 V Bemessungswert |
55 A
|
Hilfsstromkreis
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
0 |
Produktfunktion
| Produktfunktion Überspannungsschutzüberwachung |
Nein |
Ausführung
| Produkt-Bezeichnung |
Sicherungslasttrennschalter |
| Ausführung der Sammelschiene |
Sammelschienendicke 5 oder 10 mm |
| Ausführung der Sicherungsüberwachung |
elektronisch EFM15 |
| Ausführung des Lastschalters Leistenform |
Nein |
| Ausführung des Schaltantriebs Motorantrieb |
Nein |
Produktdetails
| Produktfunktion Phasenausfallüberwachung |
Nein |
| Produktbestandteil, Unterspannungsauslöser |
Nein |
| Produktbestandteil, Unterspannungsauslöser mit voreilendem Kontakt |
Nein |
| Produkteigenschaft plombierbar |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| Produkterweiterung optional Abschließbarkeit |
Ja |
| Produkterweiterung optional Phasenausfallüberwachung |
Nein |
| Produkterweiterung optional Spannungsauslöser |
Nein |
| Produkterweiterung optional Überspannungsschutzüberwachung |
Ja |
Anschlüsse
| Anordnung des elektrischen Anschlusses für Hauptstromkreis |
sonstige |
| anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig minimal |
50 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig maximal |
300 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, feindrähtig mit Aderendbearbeitung minimal |
120 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, feindrähtig mit Aderendbearbeitung maximal |
240 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig minimal |
50 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig maximal |
300 mm² |
| Anzugsdrehmoment bei Schraubanschluss, minimal |
10 N·m |
| Anzugsdrehmoment bei Schraubanschluss, maximal |
25 N·m |
| Art der anschließbaren Leiterquerschnitte der lamellierten Leiter maximal |
32 x 20 mm |
| Art der Anschlusstechnik |
Rahmenklemme |
Mechanischer Aufbau
| Höhe |
306 mm
|
| Breite |
249,4 mm
|
| Breite der Stromsammelschiene, minimal |
12 mm
|
| Breite der Stromsammelschiene, maximal |
30 mm
|
| Tiefe |
195,7 mm
|
| Befestigungsart |
Sammelschiene |
| Befestigungsart, Bodenmontage |
Nein |
| Befestigungsart, Schienen-Montage |
Ja |
| Einbaulage |
horizontal/vertikal |
| Schienenmittenabstand |
60 mm
|
| Nettogewicht pro ME |
5,782 kg
|
Eignung
| Eignung zur Verwendung Hauptschalter |
Nein |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Eignung zur Verwendung Wartungs-/Reparaturschalter |
Ja |
Schutzart und Schutzklasse
| Schutzart IP, bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung |
IP40 |
| Schutzart IP, bei geschlossenem Schalter ohne Blende oder Kabelschuhabdeckung |
IP30 |
| Schutzart IP, offen |
IP20 |
Verlustleistung
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Pol |
30 W
|
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Gerät |
90 W
|
| Verlustleistung [W], bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol |
36 W
|
| Verlustleistung [W], der Sicherung je Sicherung maximal |
48 W
|
Kurzschluss
| bedingter Kurzschlussstrom (Iq), bei AC bei 240 V bei zügigem Einschalten Bemessungswert |
50 kA |
| bedingter Kurzschlussstrom (Iq), bei AC bei 500 V bei zügigem Einschalten Bemessungswert |
50 kA |
| bedingter Kurzschlussstrom (Iq), bei AC bei 690 V bei zügigem Einschalten Bemessungswert |
50 kA |
| bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 240 V Bemessungswert |
100 kA |
| bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 500 V Bemessungswert |
100 kA |
| bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 690 V Bemessungswert |
100 kA |
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb, minimal |
-25 °C |
| Umgebungstemperatur während Betrieb, maximal |
55 °C |
| Umgebungstemperatur während Lagerung, minimal |
-50 °C |
| Umgebungstemperatur während Lagerung, maximal |
80 °C |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001040 |
| Produktfamilie |
SENTRON Sicherungslasttrennschalter 3NP1 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
15 Tag(e) |
| Verpackungsmaße (L x B x H) |
220,00 x 118,00 x 108,00 mm |
| Nettogewicht |
5,782 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.10.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
