Produktbeschreibung

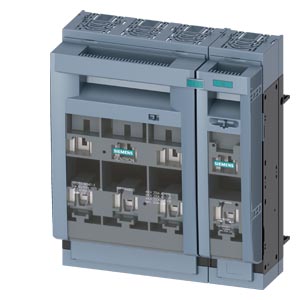

Der Sicherungslasttrennschalter 3NP1144-1BC20 ist für eine Betriebsspannung bis 690 V AC und einen Betriebsstrom von 250 A bemessen. Er ist für die Montage auf einem Sammelschienensystem 8US mit 60 mm Schienenmittenabstand vorgesehen und nimmt NH0- und NH1-Sicherungseinsätze auf. Der Anschluss erfolgt über Rahmenklemmen für Leiterquerschnitte von 70 bis 185 mm² mit einem Anzugsdrehmoment von 10 N·m. Das Gerät ist plombierbar und mit einer optionalen Abschließbarkeit und Phasenausfallüberwachung erweiterbar.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
4,9410 kg
|
| Artikelgewicht: |
4,9410 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
22,00 × 11,80 × 10,80 cm |
Technische Daten
Allgemeine technische Daten
| Polzahl |
4 |
| Bauart des Geräts |
für Sammelschienensystem 8US 60mm |
| Baugröße der Grifflasche |
1 und 0 |
| Baugröße des Sicherungseinsatzes |
NH0, NH1 |
| Durchlassstrom bei geschlossenem Schalter maximal |
32 kA |
| mechanische Lebensdauer (Schaltspiele) typisch |
1 600 |
| I2t-Wert bei geschlossenem Schalter maximal |
780 kA²·s |
| Leistungsfaktor, bei AC-22 B |
0,65 |
| Leistungsfaktor, bei AC-23 B |
0,45 |
| Leistungsfaktor, bei kapazitiver Last |
-0,25 |
| Sicherungssystem |
NH-Sicherung |
| Verschmutzungsgrad |
3 |
Spannung
| Isolationsspannung, Bemessungswert |
690 V
|
| Isolationsspannung, bei Verschmutzungsgrad 3 bei AC Bemessungswert |
690 V
|
| Isolationsspannung, bei Verschmutzungsgrad 2 bei AC Bemessungswert |
1 000 V |
| Leistungsfaktor bei AC-21 B |
0,95 |
| Stoßspannungsfestigkeit Bemessungswert |
8 kV
|
| Betriebsstrom, bei 35 °C Bemessungswert |
250 A
|
| Betriebsstrom, bei 40 °C Bemessungswert |
245 A
|
| Betriebsstrom, bei 45 °C Bemessungswert |
240 A
|
| Betriebsstrom, bei 50 °C Bemessungswert |
233 A
|
| Betriebsstrom, bei 55 °C Bemessungswert |
233 A
|
| Betriebsstrom, bei AC-21 B bei 240 V Bemessungswert |
250 A
|
| Betriebsstrom, bei AC-21 B bei 400 V Bemessungswert |
250 A
|
| Betriebsstrom, bei AC-21 B bei 500 V Bemessungswert |
250 A
|
| Betriebsstrom, bei AC-21 B bei 690 V Bemessungswert |
250 A
|
| Betriebsstrom, bei AC-22 B bei 240 V Bemessungswert |
250 A
|
| Betriebsstrom, bei AC-22 B bei 400 V Bemessungswert |
250 A
|
| Betriebsstrom, bei AC-22 B bei 500 V Bemessungswert |
250 A
|
| Betriebsstrom, bei AC-22 B bei 690 V Bemessungswert |
250 A
|
| Betriebsstrom, bei AC-23 B bei 690 V Bemessungswert |
100 A
|
| Betriebsstrom, bei AC-23 B bei 500 V Bemessungswert |
200 A
|
| Betriebsstrom, bei AC-23 B bei 400 V Bemessungswert |
250 A
|
| Betriebsstrom, bei AC-23 B bei 240 V Bemessungswert |
250 A
|
| Betriebsstrom, bei DC-21 B bei 120 V Bemessungswert |
250 A
|
| Betriebsstrom, bei DC-21 B bei 240 V Bemessungswert |
250 A
|
| Betriebsstrom, bei DC-21 B bei 440 V Bemessungswert |
250 A
|
| Betriebsstrom, bei DC-22 B bei 120 V Bemessungswert |
250 A
|
| Betriebsstrom, bei DC-22 B bei 240 V Bemessungswert |
250 A
|
| Betriebsstrom, bei DC-22 B bei 440 V Bemessungswert |
200 A
|
| Betriebsstrom, bei DC-23 B bei 120 V Bemessungswert |
200 A
|
| Betriebsstrom, bei DC-23 B bei 240 V Bemessungswert |
200 A
|
| Betriebsstrom, bei DC-23 B bei 440 V Bemessungswert |
100 A
|
| Durchlassstrom bei zügigem Einschalten maximal |
25 kA |
| Betriebsspannung, bei AC Bemessungswert maximal |
690 V
|
| Betriebsspannung, bei DC Bemessungswert |
440 V
|
| Betriebsspannung, bei DC Bemessungswert maximal |
440 V
|
Hauptstromkreis
| Betriebsstrom, Bemessungswert |
250 A
|
| Betriebsstrom, bei kapazitiver Last bei 400 V Bemessungswert |
72 A
|
| Betriebsstrom, bei kapazitiver Last bei 500 V Bemessungswert |
55 A
|
Hilfsstromkreis
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
0 |
Produktfunktion
| Produktfunktion Überspannungsschutzüberwachung |
Nein |
Ausführung
| Produkt-Bezeichnung |
Sicherungslasttrennschalter |
| Ausführung der Sammelschiene |
Sammelschienendicke 5 oder 10 mm |
| Ausführung der Sicherungsüberwachung |
ohne |
| Ausführung des Lastschalters Leistenform |
Nein |
| Ausführung des Schaltantriebs Motorantrieb |
Nein |
Produktdetails
| Produktfunktion Phasenausfallüberwachung |
Nein |
| Produktbestandteil, Unterspannungsauslöser |
Nein |
| Produktbestandteil, Unterspannungsauslöser mit voreilendem Kontakt |
Nein |
| Produkteigenschaft plombierbar |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| Produkterweiterung optional Abschließbarkeit |
Ja |
| Produkterweiterung optional Phasenausfallüberwachung |
Ja |
| Produkterweiterung optional Sicherungsüberwachung |
Ja |
| Produkterweiterung optional Spannungsauslöser |
Nein |
| Produkterweiterung optional Überspannungsschutzüberwachung |
Ja |
Anschlüsse
| Anordnung des elektrischen Anschlusses für Hauptstromkreis |
sonstige |
| anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig minimal |
70 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig maximal |
185 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, feindrähtig mit Aderendbearbeitung minimal |
70 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, feindrähtig mit Aderendbearbeitung maximal |
120 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig minimal |
70 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig maximal |
185 mm² |
| Anzugsdrehmoment bei Schraubanschluss, minimal |
10 N·m |
| Anzugsdrehmoment bei Schraubanschluss, maximal |
10 N·m |
| Art der anschließbaren Leiterquerschnitte der lamellierten Leiter maximal |
20 x 10 mm |
| Art der Anschlusstechnik |
Rahmenklemme |
Mechanischer Aufbau
| Höhe |
306 mm
|
| Breite |
253,7 mm
|
| Breite der Stromsammelschiene, minimal |
12 mm
|
| Breite der Stromsammelschiene, maximal |
30 mm
|
| Tiefe |
142,2 mm
|
| Befestigungsart |
Sammelschiene |
| Befestigungsart, Bodenmontage |
Nein |
| Befestigungsart, Schienen-Montage |
Ja |
| Einbaulage |
horizontal/vertikal |
| Schienenmittenabstand |
60 mm
|
| Nettogewicht pro ME |
4,941 kg
|
Eignung
| Eignung zur Verwendung Hauptschalter |
Nein |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Eignung zur Verwendung Wartungs-/Reparaturschalter |
Ja |
Schutzart und Schutzklasse
| Schutzart IP, bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung |
IP40 |
| Schutzart IP, bei geschlossenem Schalter ohne Blende oder Kabelschuhabdeckung |
IP30 |
| Schutzart IP, offen |
IP20 |
Verlustleistung
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Pol |
8 W
|
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Gerät |
32 W
|
| Verlustleistung [W], bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol |
9,6 W
|
| Verlustleistung [W], der Sicherung je Sicherung maximal |
23 W
|
Kurzschluss
| bedingter Kurzschlussstrom (Iq), bei AC bei 240 V bei zügigem Einschalten Bemessungswert |
80 kA |
| bedingter Kurzschlussstrom (Iq), bei AC bei 500 V bei zügigem Einschalten Bemessungswert |
80 kA |
| bedingter Kurzschlussstrom (Iq), bei AC bei 690 V bei zügigem Einschalten Bemessungswert |
50 kA |
| bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 240 V Bemessungswert |
120 kA |
| bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 500 V Bemessungswert |
120 kA |
| bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 690 V Bemessungswert |
100 kA |
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb, minimal |
-25 °C |
| Umgebungstemperatur während Betrieb, maximal |
55 °C |
| Umgebungstemperatur während Lagerung, minimal |
-50 °C |
| Umgebungstemperatur während Lagerung, maximal |
80 °C |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001040 |
| Produktfamilie |
SENTRON Sicherungslasttrennschalter 3NP1 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
220,00 x 118,00 x 108,00 mm |
| Nettogewicht |
4,941 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.10.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
