Produktbeschreibung

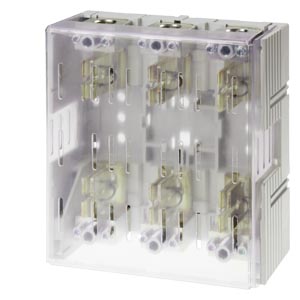

Der Sicherungshalter 3NW7531-8HG ist ein 3-poliger Class-J-Halter der SENTRON-Produktfamilie von Siemens für die Aufnahme zylindrischer Sicherungen in Starkstromverteilern. Der Halter ist für einen Bemessungsstrom von 400 A und eine Versorgungsspannung von 600 V AC ausgelegt. Die Montage erfolgt werkzeuglos auf einer Montageplatte mit den Abmessungen Höhe 267 mm, Breite 256 mm und Tiefe 115 mm. Das Nettogewicht beträgt 6,453 kg. Der Sicherungshalter ist nach IEC 81346-2:2009 zertifiziert und entspricht den amerikanischen UL-Anforderungen für Hochspannungsanwendungen.
Anwendungsbereiche
Typische Einsatzfelder sind die Absicherung von Stromverteilern in Industrieanlagen, Produktionsmaschinen und Schaltanlagen mit Nennströmen bis 400 A. Auch in dezentralen Verteilsystemen mit mehreren Ausgängen wird dieser 3-polige Halter häufig eingesetzt, um verschiedene Stromkreise parallel zu schützen.
Vorteile gegenüber Alternativen
Im Unterschied zu einfachen Einzelhaltern ermöglicht die 3-polige Ausführung eine kompakte, symmetrische Anordnung und Montage mehrerer Phasen auf einer Montageplatte. Der Halter erfüllt die RoHS-Richtlinie und unterliegt den Rücknahmepflichten nach der WEEE-Richtlinie 2012/19/EU.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
6,4530 kg
|
| Artikelgewicht: |
6,4530 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
31,00 × 15,50 × 27,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002705 |
| Produktfamilie |
SENTRON UL-Sicherungssysteme |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
310,00 x 155,00 x 275,00 mm |
| Nettogewicht |
6,453 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2014 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Sicherungshalter |
| Ausführung des Produkts |
Montage auf Montageplatte |
Allgemeine technische Daten
| Polzahl |
3 |
| Baugröße des Sicherungseinsatzes |
Class J |
Versorgungsspannung
| bei AC Bemessungswert |
600 V
|
Mechanischer Aufbau
| Höhe |
267 mm
|
| Breite |
256 mm
|
| Tiefe |
115 mm
|
| Nettogewicht pro ME |
6,453 kg
|
Approbationen Zertifikate
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
F |
