Produktbeschreibung

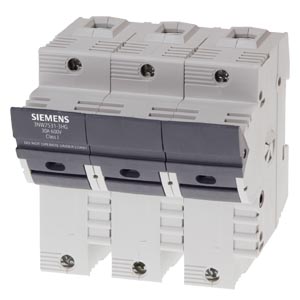

Der Sicherungshalter SENTRON 3NW7531-3HG ist eine 3-polige Haltervorrichtung für zylindrische Sicherungen der Klasse J im SENTRON UL-Sicherungssystem. Der Halter ist für einen Bemessungsstrom von 30 A bei 600 V Wechselspannung ausgelegt und bietet eine Schutzart IP20. Die Abmessungen betragen 108 mm Breite × 69 mm Tiefe × 115 mm Höhe bei einem Nettogewicht von 483 g. Die Montage erfolgt werkzeuglos auf Hutschienen-Tragprofilen nach DIN 35 mm, was eine platzsparende Integration in Schaltschränken und Verteilerboards ermöglicht.
Anwendungsbereiche
Typische Anwendungsfelder sind die Absicherung von Steuerstromkreisen in Schaltanlagen, der Schutz von Maschinenschaltschränken sowie die Verdrahtung in Energieverteilern mit amerikanischen Spannungsniveaus (600 V). Weitere Einsatzfelder umfassen Photovoltaik-Wechselrichter mit Class-J-Sicherungsbestückung und Prüf-und Messstromkreise in Laboreinrichtungen.
Vorteile gegenüber Alternativen
Im Unterschied zu europäischen NH- oder Diazed-Sicherungshaltern folgt die Class-J-Ausführung amerikanischen Sicherheitsnormen (UL-gelistet), was besonders in international ausgerichteten Anlagen und in Regionen mit 600-V-AC-Standards relevant ist. Die SENTRON-Produktfamilie unterliegt der RoHS-Richtlinie und den Rücknahmepflichten für Elektroaltgeräte nach 2012/19/EU.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,4830 kg
|
| Artikelgewicht: |
0,4830 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
22,00 × 15,00 × 8,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002705 |
| Produktfamilie |
SENTRON UL-Sicherungssysteme |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
220,00 x 150,00 x 80,00 mm |
| Nettogewicht |
0,483 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
2 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2014 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Sicherungshalter |
| Ausführung des Produkts |
Montage auf DIN-Schiene |
Allgemeine technische Daten
| Polzahl |
3 |
| Baugröße des Sicherungseinsatzes |
Class J |
Versorgungsspannung
| bei AC Bemessungswert |
600 V
|
| Schutzart IP |
IP20 |
Mechanischer Aufbau
| Höhe |
115 mm
|
| Breite |
108 mm
|
| Tiefe |
69 mm
|
| Nettogewicht pro ME |
483 g
|
Approbationen Zertifikate
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
F |
