Produktbeschreibung

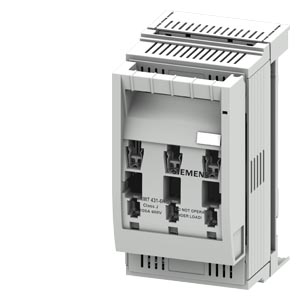

Der Sicherungshalter SENTRON 3NW7431-6HG ist ein 3-poliger Halter für zylindrische Sicherungen der Größe Class J. Das Gerät ist ausgelegt für eine Bemessungsspannung von 600 V AC und einen Nennstrom von 100 A. Die Bauform ist speziell konzipiert für die Montage auf dem Sammelschienensystem 8US mit einer Schienenbreite von 60 mm, wie es in modernen Schaltanlagen und Verteilerblöcken Verwendung findet. Die Schutzart IP20 schützt die Kontaktstellen vor direktem Zugriff und Schmutz. Abmessungen: Höhe 200 mm, Breite 106 mm, Tiefe 135 mm bei einem Nettogewicht von 1,27 kg. Der Halter
Anwendungsbereiche
wird typischerweise in Niederspannungsverteilern und Schaltschränken als Schnittstelle zwischen Sammelschiene und Sicherungseinsätzen eingesetzt. Weitere Anwendungen finden sich in Absicherungssystemen für Maschinensteuerungen und Prozessverteilern, wo Class-J-Sicherungen den Betriebsstrom von Antrieben und Heizkreisen absichern müssen.
Vorteile gegenüber Alternativen
Im Vergleich zu bloßen Schraubhaltern bietet die Sammelschienenmontage deutlich schnellere Bestückung und höhere Kontaktsicherheit durch mechanische Verriegelung. Die SENTRON-Serie erfüllt nationale Errichtungsbestimmungen und ist mit RoHS-konform seit 2014. Das Produkt unterliegt den Rücknahmepflichten gemäß WEEE-Richtlinie (2012/19/EU).
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
1,2700 kg
|
| Artikelgewicht: |
1,2700 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
20,50 × 11,00 × 13,70 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002705 |
| Produktfamilie |
SENTRON UL-Sicherungssysteme |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
205,00 x 110,00 x 137,00 mm |
| Nettogewicht |
1,27 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2014 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Sicherungshalter |
| Ausführung des Produkts |
für Sammelschienensystem 8US 60mm |
Allgemeine technische Daten
| Polzahl |
3 |
| Baugröße des Sicherungseinsatzes |
Class J |
Versorgungsspannung
| bei AC Bemessungswert |
600 V
|
| Schutzart IP |
IP20 |
Mechanischer Aufbau
| Höhe |
200 mm
|
| Breite |
106 mm
|
| Tiefe |
135 mm
|
| Nettogewicht pro ME |
1,27 kg
|
Approbationen Zertifikate
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
F |
