Produktbeschreibung

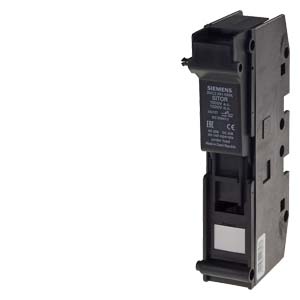

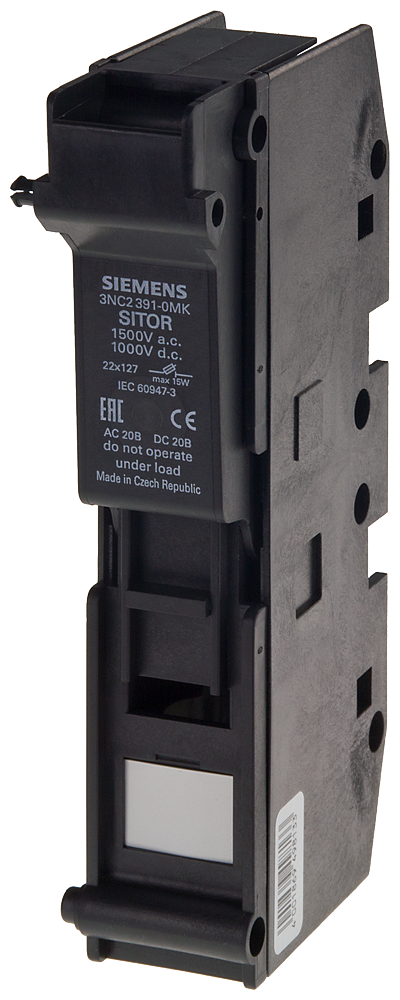

Der Sicherungshalter mit schwenkbarem Schaltknebel ist für Sicherungseinsätze der Baugröße 22x127 mm ausgelegt und hat zwei Pole. Der Betriebsstrom beträgt 63 A, die maximale Betriebsspannung 1500 V AC beziehungsweise 1000 V DC bei Gebrauchskategorie AC20B/DC20B. Der Anschluss erfolgt über Schraubanschlüsse für eindrähtige Leiter von 1 mm² bis 50 mm², die Befestigung ist für Bodenmontage vorgesehen. Die Schutzart beträgt IP20 frontseitig, der bedingte Kurzschlussstrom 50 kA.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,9610 kg
|
| Artikelgewicht: |
0,9610 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
20,50 × 16,50 × 10,50 cm |
Technische Daten
Allgemeine technische Daten
| Polzahl |
2 |
| Baugröße des Sicherungseinsatzes |
22x127 |
| Gebrauchskategorie |
AC20B/DC20B |
| Größe des Sicherungseinsatzes |
22x127 mm |
| Betriebsspannung, bei AC Bemessungswert maximal |
1 500 V |
| Betriebsspannung, bei DC Bemessungswert maximal |
1 000 V |
Hauptstromkreis
| Betriebsstrom Bemessungswert |
63 A
|
Produktfunktion
| Produktfunktion Sicherungsüberwachung |
Nein |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
SITOR-Sicherungslasttrennschalter |
| Ausführung des Betätigungselements |
schwenkbarer Schaltknebel |
Anschlüsse
| anschließbarer Leiterquerschnitt eindrähtig, minimal |
1 mm² |
| anschließbarer Leiterquerschnitt eindrähtig, maximal |
50 mm² |
| Ausführung des elektrischen Anschlusses für Hauptstromkreis |
Schraubanschluss |
Mechanischer Aufbau
| Höhe |
200 mm
|
| Tiefe |
102 mm
|
| Befestigungsart, Bodenmontage |
Ja |
| Befestigungsart, Schienen-Montage |
Nein |
| Nettogewicht pro ME |
961 g
|
Eignung
| Eignung zur Verwendung Hauptschalter |
Nein |
| Eignung zur Verwendung Lasttrennschalter |
Nein |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
Schutzart und Schutzklasse
| Schutzart IP frontseitig |
IP20 |
Kurzschluss
| bedingter Kurzschlussstrom (Iq) Bemessungswert |
50 kA |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001040 |
| Produktfamilie |
Bauform Zylindersicherungen |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
205,00 x 165,00 x 105,00 mm |
| Nettogewicht |
0,961 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
2 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.09.2013 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
