Produktbeschreibung

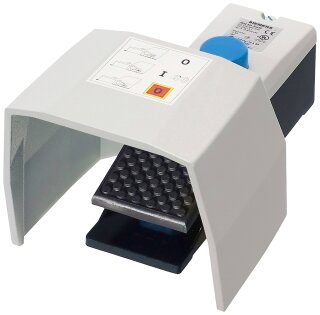

Der Sicherheits-Fußschalter 3SE2924-3AA20 ist ein 1-pedaliges Schaltgerät mit integrierter Verriegelungsfunktion und Schutzhaube. Der Schalter verfügt über 2 Schließer und 2 Öffner, wobei die Öffner mit gleichzeitiger Rastung ausgeführt sind und damit die Sicherheitsfunktion gewährleisten. Die Schutzart IP65 schützt das Gerät vor Wasser- und Staubeinfluss in rauen Industrieumgebungen. Der Bemessungsstrom beträgt 16 A bei 230 V und 400 V, bei 24 V werden 3 A geschaltet. Die Umgebungstemperatur liegt zwischen -25 und +80 °C, die mechanische Lebensdauer beträgt typischerweise 100.000 Schaltspiele. Die Kabeleinführung erfolgt über M20 x 1,5-Gewinde.
Anwendungsbereiche
Typische Einsatzfelder sind die Realisierung von Not-Aus-Funktionen an Fertigungsmaschinen, Verpackungsanlagen und Förderanlagen sowie die manuelle Sicherheitsabschaltung an CNC-Maschinen und Werkzeugmaschinen. Der Fußschalter eignet sich besonders für Schaltschrank-Steuerungen mit erhöhten Sicherheitsanforderungen, wo die rastende Öffnerfunktion ein unbeabsichtigtes Wiederanlaufen nach Betätigung verhindert.
Vorteile gegenüber Alternativen
Im Unterschied zu nicht-rastenden Fußschaltern bietet die gesicherte Öffnerfunktion eine zusätzliche Sicherheitsebene, die das Durchrutschen der Maschine nach Notabschaltung ausschließt. Das Metallgehäuse mit grauem Oberteil und schwarzer Grundfarbe ist robust ausgeführt und die Gesamtabmessungen (138 × 156 mm) ermöglichen kompakte Befestigung an Maschinen und Bedienständen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
1,5170 kg
|
| Artikelgewicht: |
1,5170 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
29,90 × 16,80 × 14,80 cm |
Technische Daten
Kommerziell - Produktbezogen
| Produktfamilie |
Fußschalter SIRIUS 3SE2, 3SE3 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
299,00 x 168,00 x 148,00 mm |
| Nettogewicht |
1,517 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Sicherheits-Fußschalter |
| Produkttyp-Bezeichnung |
3SE29 |
| Eignung zur Verwendung Sicherheitsschalter |
Ja |
Allgemeine technische Daten
| Schutzart IP |
IP65 |
| mechanische Lebensdauer (Schaltspiele) typisch |
100 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
S |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
07/01/2006 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 |
| Nettogewicht pro ME |
1,517 kg
|
| Anzahl der Schaltstufen |
2 |
| Anzahl der Betätigungspedale |
1 |
| Mindestbetätigungskraft in Betätigungsrichtung |
240 N |
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb |
-25 ... +80 °C |
| Anzahl der Öffner für Hilfskontakte |
2 |
| Anzahl der Schließer für Hilfskontakte |
2 |
| bei 230 V Bemessungswert |
16 A
|
| bei 400 V Bemessungswert |
16 A
|
| bei 24 V Bemessungswert |
3 A
|
| bei 250 V Bemessungswert |
0,25 A
|
Gehäuse
| Material des Gehäuses |
Metall |
| des Gehäuses |
schwarz |
| des Gehäuseoberteils |
grau |
Betätigungselement
| Verriegelung |
Ja |
| Rastung |
Nein |
| Ausführung der Kabeleinführung |
M20 x 1,5 |
Einbau/ Befestigung/ Abmessungen
| Höhe |
138 mm
|
| Breite |
156 mm
|
| Tiefe |
265 mm
|
Sicherheitsrelevante Kenngrößen
| bei niedriger Anforderungsrate gemäß SN 31920 |
50 %
|
| bei hoher Anforderungsrate gemäß SN 31920 |
50 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
100 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
100 FIT |
IEC 61508
| T1-Wert für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 |
20 A
|
