Produktbeschreibung

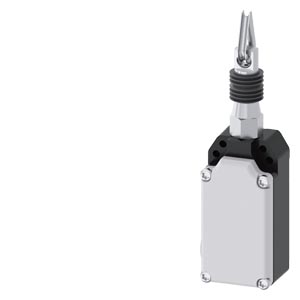

Der Seilzugschalter 3SE7120-2DD01-1AS7 aus der SIRIUS-Familie ist eine Not-Aus-Sicherheitsvorrichtung mit 5 m Seillänge und 100 N Federkraft. Das robuste Metallgehäuse bietet Schutzart IP65 und ist für Umgebungstemperaturen von -25 bis +70 °C ausgelegt. Die Kontaktbestückung umfasst 1 Schließer und 1 Öffner mit Silberkontakten; bei 240 V und 400 V beträgt das Schaltenvermögen jeweils 6 A. Die Isolationsspannung liegt bei 400 V, die Stoßspannungsfestigkeit bei 6 kV. Der Schalter arbeitet nach dem Sprungprinzip und verfügt über zwei M20 x 1,5 Kabeleinführungen.
Anwendungsbereiche
Typische Anwendungen sind Notauslöser an Förderanlagen, Verpackungsmaschinen und Drehmaschinen, wo eine manuell betätigte Seilzugfunktion zur sofortigen Schaltunterbrechung erforderlich ist. Im Betrieb an stationären Anlagen mit großen Abstände erweist sich die 5 m lange Seilausführung als Standard, besonders in der Holzbearbeitung und beim Maschinenschutzbau.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Drucktastern ermöglicht die Seilzugkonstruktion die Schnellbetätigung über mehrere Meter Entfernung ohne zusätzliche Verdrahtung. Der Schalter ist RoHS-konform und erfüllt die Anforderungen der Elektro-Altgeräte-Richtlinie 2012/19/EU.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,4330 kg
|
| Artikelgewicht: |
0,4330 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
18,80 × 8,10 × 7,10 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002033 |
| Produktfamilie |
Seilzugschalter SIRIUS 3SE71 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
188,00 x 81,00 x 71,00 mm |
| Nettogewicht |
0,433 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Seilzugschalter |
| Produkttyp-Bezeichnung |
3SE7 |
Allgemeine technische Daten
| Produktfunktion NOT-HALT-Funktion |
Nein |
| Produktbestandteil Leuchtmittel |
Nein |
| Isolationsspannung Bemessungswert |
400 V
|
| Verschmutzungsgrad |
Klasse 3 |
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| Schutzart IP |
IP65 |
| mechanische Lebensdauer (Schaltspiele) typisch |
1 000 000 |
| thermischer Strom |
6 A
|
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
S |
| Dauerstrom des DIAZED-Sicherungseinsatzes gG |
6 A
|
| RoHS-Richtlinie (Tag/Monat/Jahr) |
07/01/2006 |
| Nettogewicht pro ME |
0,433 kg
|
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb |
-25 ... +70 °C |
| Anzahl der Öffner für Hilfskontakte |
1 |
| Anzahl der Schließer für Hilfskontakte |
1 |
| bei 240 V Bemessungswert |
6 A
|
| bei 400 V Bemessungswert |
6 A
|
Gehäuse
| Material des Gehäuses |
Metall |
| Material des Gehäusedeckels |
Kunststoff |
| Produktbestandteil NOT-HALT-Gerät |
Nein |
| des Gehäuses |
schwarz |
| des Gehäuseoberteils |
grau |
| Beschichtung des Gehäuses |
lackiert |
Anzeige
| Produktfunktion Statusanzeige |
Nein |
| Schaltprinzip |
Sprungfunktion |
| Material des Kontakts |
Silber |
| Anzahl der Schaltkontakte sicherheitsgerichtet |
1 |
| Ausführung der Kabeleinführung |
2x M20 x 1,5 |
Einbau/ Befestigung/ Abmessungen
| Befestigungsart |
Schraubbefestigung |
| Höhe |
172 mm
|
| Breite |
53 mm
|
| Tiefe |
43 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| eindrähtig |
2x (0,5 ... 2,5 mm²) |
| feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 2,5 mm²) |
| bei AWG-Leitungen eindrähtig |
2x (20 ... 14) |
| bei AWG-Leitungen mehrdrähtig |
2x (20 ... 14) |
