Produktbeschreibung

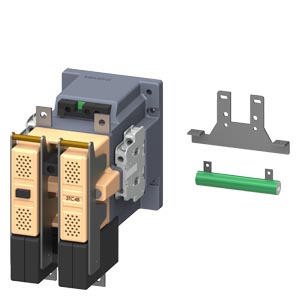

Mit 75 A Betriebsstrom bei DC-1 sowie bei DC-3/DC-5 bei 24 V, 110 V und 220 V Bemessungsspannung ist das Schütz 2-polig mit zwei Hauptschließern ausgeführt. Die Magnetspule ist für eine Steuerspeisespannung von 110 V DC ausgelegt und enthält einen Vorwiderstand R1 von 280 Ω. Das Schütz verfügt über zwei unverzögert schaltende Öffner und zwei Schließer als Hilfskontakte, ein Hilfsschalterblock ist aufsetzbar. Die Befestigung erfolgt durch Schrauben, alternativ im Reiheneinbau, bei senkrechter Montageebene +/-22,5° drehbar.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
4,5860 kg
|
| Artikelgewicht: |
4,5860 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
32,90 × 32,90 × 21,00 cm |
Technische Daten
Allgemeine technische Daten
| Baugröße des Schützes |
4 |
| Produkterweiterung, Funktionsmodul für Kommunikation |
Nein |
| Produkterweiterung, Hilfsschalter |
Ja |
| Isolationsspannung Bemessungswert |
800 V
|
| maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1 |
300 V
|
| Schockfestigkeit bei Rechteckstoß, bei DC |
10 g / 5 ms, 5 g / 10 ms |
| mechanische Lebensdauer (Schaltspiele), des Schützes typisch |
10 000 000 |
| mechanische Lebensdauer (Schaltspiele), des Schützes mit aufgesetztem Hilfsschalterblock typisch |
10 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
03/01/2017 |
| Nettogewicht pro ME |
4,461 kg
|
Hauptstromkreis
| Polzahl |
2 |
| Polzahl für Hauptstromkreis |
2 |
| Anzahl der Schließer für Hauptkontakte |
2 |
| Anzahl der Öffner für Hauptkontakte |
0 |
| Spannungsart |
DC |
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 24 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 110 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 220 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 24 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 110 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 220 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 440 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 600 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 750 V Bemessungswert |
75 A
|
| Betriebsstrom, bei DC-3 bei DC-5, bei 220 V Bemessungswert |
75 A
|
| Betriebsstrom, bei DC-3 bei DC-5, bei 600 V Bemessungswert |
75 A
|
| Betriebsstrom, bei DC-3 bei DC-5, bei 750 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 24 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 110 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 220 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 24 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 110 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 220 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 440 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 600 V Bemessungswert |
75 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 750 V Bemessungswert |
75 A
|
| Betriebsleistung, bei DC-1, bei 110 V Bemessungswert |
8,2 kW
|
| Betriebsleistung, bei DC-1, bei 220 V Bemessungswert |
16,5 kW
|
| Betriebsleistung, bei DC-1, bei 440 V Bemessungswert |
33 kW
|
| Betriebsleistung, bei DC-1, bei 750 V Bemessungswert |
56 kW
|
| Betriebsleistung, bei DC-3 bei DC-5, bei 110 V Bemessungswert |
6,5 kW
|
| Betriebsleistung, bei DC-3 bei DC-5, bei 220 V Bemessungswert |
13 kW
|
| Betriebsleistung, bei DC-3 bei DC-5, bei 440 V Bemessungswert |
27 kW
|
| Betriebsleistung, bei DC-3 bei DC-5, bei 600 V Bemessungswert |
38 kW
|
| Betriebsleistung, bei DC-3 bei DC-5, bei 750 V Bemessungswert |
45 kW
|
| Schalthäufigkeit, bei DC-1 maximal |
1 000 1/h |
| Schalthäufigkeit, bei DC-3 maximal |
600 1/h |
| Schalthäufigkeit, bei DC-5 maximal |
600 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
DC |
| Steuerspeisespannung bei DC Bemessungswert |
110 V
|
| Anzugsleistung der Magnetspule bei DC |
19 W
|
| Halteleistung der Magnetspule bei DC |
19 W
|
| Vorwiderstand R1 der Magnetspule |
280 Ω |
| Schließverzug bei DC |
90 ... 380 ms |
| Öffnungsverzug bei DC |
17 ... 28 ms |
| Lichtbogendauer |
20 ... 30 ms |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte |
2 |
| Anzahl der Öffner für Hilfskontakte, unverzögert schaltend |
2 |
| Anzahl der Schließer für Hilfskontakte |
2 |
| Anzahl der Schließer für Hilfskontakte, unverzögert schaltend |
2 |
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Kennzahl und Kennbuchstabe für Schaltglieder |
22 |
| Betriebsstrom bei AC-12 maximal |
10 A
|
| Betriebsstrom bei AC-15, bei 230 V Bemessungswert |
5,6 A
|
| Betriebsstrom bei AC-15, bei 400 V Bemessungswert |
3,6 A
|
| Betriebsstrom bei AC-15, bei 500 V Bemessungswert |
2,5 A
|
| Betriebsstrom bei DC-12, bei 24 V Bemessungswert |
10 A
|
| Betriebsstrom bei DC-12, bei 48 V Bemessungswert |
10 A
|
| Betriebsstrom bei DC-12, bei 60 V Bemessungswert |
10 A
|
| Betriebsstrom bei DC-12, bei 110 V Bemessungswert |
3,2 A
|
| Betriebsstrom bei DC-12, bei 125 V Bemessungswert |
2,5 A
|
| Betriebsstrom bei DC-12, bei 220 V Bemessungswert |
0,9 A
|
| Betriebsstrom bei DC-12, bei 600 V Bemessungswert |
0,22 A
|
| Betriebsstrom bei DC-13, bei 24 V Bemessungswert |
10 A
|
| Betriebsstrom bei DC-13, bei 48 V Bemessungswert |
5 A
|
| Betriebsstrom bei DC-13, bei 60 V Bemessungswert |
5 A
|
| Betriebsstrom bei DC-13, bei 110 V Bemessungswert |
1,14 A
|
| Betriebsstrom bei DC-13, bei 125 V Bemessungswert |
0,98 A
|
| Betriebsstrom bei DC-13, bei 220 V Bemessungswert |
0,48 A
|
| Betriebsstrom bei DC-13, bei 600 V Bemessungswert |
0,07 A
|
Ausführung
| Produkt-Bezeichnung |
Schütz |
| Produkttyp-Bezeichnung |
3TC |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-22,5° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar |
| Befestigungsart Reiheneinbau |
Ja |
| Befestigungsart |
Schraubbefestigung |
| Höhe |
177,5 mm
|
| Breite |
100 mm
|
| Tiefe |
184 mm
|
| einzuhaltender Abstand, bei Reihenmontage, vorwärts |
20 mm
|
| einzuhaltender Abstand, bei Reihenmontage, rückwärts |
0 mm
|
| einzuhaltender Abstand, bei Reihenmontage, aufwärts |
10 mm
|
| einzuhaltender Abstand, bei Reihenmontage, abwärts |
10 mm
|
| einzuhaltender Abstand, bei Reihenmontage, seitwärts |
10 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, vorwärts |
55 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, rückwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, aufwärts |
10 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, seitwärts |
10 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, abwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, vorwärts |
55 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, rückwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, aufwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, abwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, seitwärts |
10 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig oder mehrdrähtig |
2x (1 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
2x (0,75 ... 1,5 mm²) |
Umgebungsbedingungen
| Umgebungstemperatur, während Betrieb |
-25 ... +55 °C |
| Umgebungstemperatur, während Lagerung |
-50 ... +80 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Kurzschluss-Schutz
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 1 erforderlich |
2 x 3NA31 (160 A) in Reihe (750 V, 5 kA) |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 2 erforderlich |
2 x 3NA31 (63 A) in Reihe (750 V, 5 kA) |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hilfsschalters erforderlich |
gG: 16 A (500 V, 1 kA) |
Sicherheitsrelevante Kenngrößen
| Produktfunktion Spiegelkontakt gemäß IEC 60947-4-1 |
Ja |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP00; IP20 mit Rahmenklemme/Abdeckung |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne mit Abdeckung |
UL/CSA Bemessungsdaten
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
A600 / P600 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002552 |
| Produktfamilie |
Schütze 3TC zum Schalten von Gleichspannung, 1- und 2-polig |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
20 Tag(e) |
| Verpackungsmaße (L x B x H) |
329,00 x 329,00 x 210,00 mm |
| Nettogewicht |
4,586 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.03.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
