Produktbeschreibung

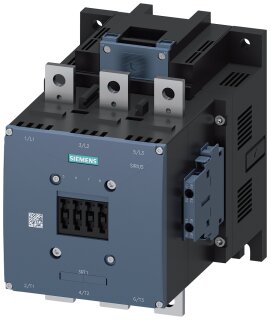

Das Leistungsschütz 3RT1476-6AV36 der Baureihe 3RT14 hat drei Hauptschließer und ist in Baugröße S12 ausgeführt. Der Hauptstromkreis ist für AC-1 bis 690 V mit 690 A bei 40 °C Umgebungstemperatur angegeben, für AC-3 bei 400 V und 690 V mit 170 A. Die Steuerspeisespannung liegt bei 380 bis 420 V AC (50 und 60 Hz) bzw. DC, der Anschluss für Steuer- und Hilfsstromkreis erfolgt über Schraubanschluss. Das Schütz verfügt über einen Hilfsschalter als Produkterweiterung.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
10,4520 kg
|
| Artikelgewicht: |
10,4520 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
23,30 × 28,90 × 27,20 cm |
Technische Daten
Allgemeine technische Daten
| Baugröße des Schützes |
S12 |
| Produkterweiterung, Funktionsmodul für Kommunikation |
Nein |
| Produkterweiterung, Hilfsschalter |
Ja |
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand |
185,7 W
|
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand je Pol |
61,9 W
|
| Verlustleistung [W] bei Bemessungswert Strom, ohne Laststromanteil typisch |
10 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| Isolationsspannung, des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
1 000 V |
| Isolationsspannung, des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
500 V
|
| Stoßspannungsfestigkeit, des Hauptstromkreises Bemessungswert |
8 kV
|
| Stoßspannungsfestigkeit, des Hilfsstromkreises Bemessungswert |
6 kV
|
| Schockfestigkeit bei Rechteckstoß, bei AC |
8,5 g / 5 ms, 4,2 g / 10 ms |
| Schockfestigkeit bei Rechteckstoß, bei DC |
8,5 g / 5 ms, 4,2 g / 10 ms |
| Schockfestigkeit bei Sinusstoß, bei AC |
13,4 g / 5 ms, 6,5 g / 10 ms |
| Schockfestigkeit bei Sinusstoß, bei DC |
13,4 g / 5 ms, 6,5 g / 10 ms |
| mechanische Lebensdauer (Schaltspiele), des Schützes typisch |
10 000 000 |
| mechanische Lebensdauer (Schaltspiele), des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch |
5 000 000 |
| mechanische Lebensdauer (Schaltspiele), des Schützes mit aufgesetztem Hilfsschalterblock typisch |
10 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
05/01/2012 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 |
| Nettogewicht pro ME |
10,452 kg
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| Anzahl der Schließer für Hauptkontakte |
3 |
| Anzahl der Öffner für Hauptkontakte |
0 |
| Spannungsart für Hauptstromkreis |
AC |
| Betriebsstrom, bei AC-1, bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert |
690 A
|
| Betriebsstrom, bei AC-1, bis 690 V bei Umgebungstemperatur 55 °C Bemessungswert |
650 A
|
| Betriebsstrom, bei AC-1, bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert |
650 A
|
| Betriebsstrom, bei AC-3, bei 400 V Bemessungswert |
170 A
|
| Betriebsstrom, bei AC-3, bei 690 V Bemessungswert |
170 A
|
| Mindestquerschnitt im Hauptstromkreis bei maximalem AC-1 Bemessungswert |
480 mm² |
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 24 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 60 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 110 V Bemessungswert |
33 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 220 V Bemessungswert |
3,8 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 440 V Bemessungswert |
0,9 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 600 V Bemessungswert |
0,6 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 24 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 60 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 110 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 220 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 440 V Bemessungswert |
4 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 600 V Bemessungswert |
2 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 24 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 60 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 110 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 220 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 440 V Bemessungswert |
11 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-1, bei 600 V Bemessungswert |
5,2 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 24 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 60 V Bemessungswert |
11 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 110 V Bemessungswert |
3 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 220 V Bemessungswert |
0,6 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 440 V Bemessungswert |
0,18 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 600 V Bemessungswert |
0,125 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 24 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 60 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 110 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 220 V Bemessungswert |
2,5 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 440 V Bemessungswert |
0,65 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 600 V Bemessungswert |
0,37 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 24 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 60 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 110 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 220 V Bemessungswert |
500 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 440 V Bemessungswert |
1,4 A
|
| Betriebsstrom, bei 3 Strombahnen in Reihe bei DC-3 bei DC-5, bei 600 V Bemessungswert |
0,75 A
|
| Leerschalthäufigkeit, bei AC |
2 000 1/h |
| Leerschalthäufigkeit, bei DC |
2 000 1/h |
| Schalthäufigkeit, bei AC-1 maximal |
600 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart |
AC/DC |
| Spannungsart der Steuerspeisespannung |
AC/DC |
| Steuerspeisespannung bei AC, bei 50 Hz Bemessungswert |
380 ... 420 V |
| Steuerspeisespannung bei AC, bei 60 Hz Bemessungswert |
380 ... 420 V |
| Steuerspeisespannung bei DC Bemessungswert |
380 ... 420 V |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC, Anfangswert |
0,8 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC, Endwert |
1,1 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei AC, bei 50 Hz |
0,8 ... 1,1 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei AC, bei 60 Hz |
0,8 ... 1,1 |
| Ausführung des Überspannungsbegrenzers |
mit Varistor |
| Anzugsscheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz |
700 V·A |
| Anzugsscheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz |
700 V·A |
| Anzugsscheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz |
830 V·A |
| Anzugsscheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz |
830 V·A |
| Anzugsscheinleistung der Magnetspule bei AC, bei 50 Hz |
830 V·A |
| Leistungsfaktor induktiv bei Anzugsleistung der Spule, bei 50 Hz |
0,9 |
| Haltescheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei DC |
8,5 V·A |
| Haltescheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei DC |
10 V·A |
| Haltescheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz |
7,6 V·A |
| Haltescheinleistung, bei minimalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz |
7,6 V·A |
| Haltescheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 50 Hz |
9,2 V·A |
| Haltescheinleistung, bei maximalem Bemessungswert der Steuerspeisespannung bei AC, bei 60 Hz |
9,2 V·A |
| Haltescheinleistung der Magnetspule bei AC, bei 50 Hz |
9,2 V·A |
| Leistungsfaktor induktiv bei Halteleistung der Spule, bei 50 Hz |
0,9 |
| Anzugsleistung der Magnetspule bei DC |
920 W
|
| Halteleistung der Magnetspule bei DC |
10 W
|
| Schließverzug, bei AC |
45 ... 100 ms |
| Schließverzug, bei DC |
45 ... 100 ms |
| Öffnungsverzug, bei AC |
60 ... 100 ms |
| Öffnungsverzug, bei DC |
60 ... 100 ms |
| Lichtbogendauer |
10 ... 15 ms |
| Ausführung der Ansteuerung des Schaltantriebs |
Standard A1 - A2 |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte |
2 |
| Anzahl der Öffner für Hilfskontakte, anbaubar |
4 |
| Anzahl der Öffner für Hilfskontakte, unverzögert schaltend |
2 |
| Anzahl der Schließer für Hilfskontakte |
2 |
| Anzahl der Schließer für Hilfskontakte, anbaubar |
4 |
| Anzahl der Schließer für Hilfskontakte, unverzögert schaltend |
2 |
| Betriebsstrom bei AC-12 maximal |
10 A
|
| Betriebsstrom bei AC-15, bei 230 V Bemessungswert |
6 A
|
| Betriebsstrom bei AC-15, bei 400 V Bemessungswert |
3 A
|
| Betriebsstrom bei AC-15, bei 500 V Bemessungswert |
2 A
|
| Betriebsstrom bei AC-15, bei 690 V Bemessungswert |
1 A
|
| Betriebsstrom bei DC-13, bei 24 V Bemessungswert |
10 A
|
| Betriebsstrom bei DC-13, bei 48 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-13, bei 60 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-13, bei 110 V Bemessungswert |
1 A
|
| Betriebsstrom bei DC-13, bei 125 V Bemessungswert |
0,9 A
|
| Betriebsstrom bei DC-13, bei 220 V Bemessungswert |
0,3 A
|
| Betriebsstrom bei DC-13, bei 600 V Bemessungswert |
0,1 A
|
| Kontaktzuverlässigkeit der Hilfskontakte |
Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA) |
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Schütz |
| Produkttyp-Bezeichnung |
3RT14 |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-90° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar |
| Befestigungsart Reiheneinbau |
Ja |
| Befestigungsart |
Schraubbefestigung |
| Höhe |
214 mm
|
| Breite |
160 mm
|
| Tiefe |
225 mm
|
| einzuhaltender Abstand, bei Reihenmontage, vorwärts |
20 mm
|
| einzuhaltender Abstand, bei Reihenmontage, aufwärts |
10 mm
|
| einzuhaltender Abstand, bei Reihenmontage, abwärts |
10 mm
|
| einzuhaltender Abstand, bei Reihenmontage, seitwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, vorwärts |
20 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, aufwärts |
10 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, seitwärts |
10 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, abwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, vorwärts |
20 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, aufwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, abwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, seitwärts |
10 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Anschlussschiene |
| Ausführung des elektrischen Anschlusses, für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, am Schütz für Hilfskontakte |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, der Magnetspule |
Schraubanschluss |
| Breite der Anschlussschiene |
25 mm
|
| Dicke der Anschlussschiene |
6 mm
|
| Durchmesser der Bohrung |
11 mm
|
| Anzahl der Bohrungen |
1 |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hauptkontakte |
2/0 ... 500 kcmil |
| anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig |
70 ... 240 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig |
70 ... 240 mm² |
| anschließbarer Leiterquerschnitt für Hilfskontakte, eindrähtig oder mehrdrähtig |
0,5 ... 4 mm² |
| anschließbarer Leiterquerschnitt für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
0,5 ... 2,5 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig oder mehrdrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 16), 2x (18 ... 14), 1x 12 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte |
18 ... 14 |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| Umgebungstemperatur, während Betrieb |
-25 ... +60 °C |
| Umgebungstemperatur, während Lagerung |
-55 ... +80 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Kurzschluss-Schutz
| Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V |
C-Charakteristik: 10 A; 0,4 kA |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 1 erforderlich |
gG: 800 A (690 V, 50 kA) |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 2 erforderlich |
gR: 710 A (690 V, 100 kA) |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hilfsschalters erforderlich |
gG: 10 A (500 V, 1 kA) |
Sicherheitsrelevante Kenngrößen
| Produktfunktion, Spiegelkontakt gemäß IEC 60947-4-1 |
Ja |
| Produktfunktion, Zwangsführung gemäß IEC 60947-5-1 |
Nein |
| Gebrauchsdauer maximal |
20 a
|
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP00; IP20 mit Rahmenklemme/Abdeckung |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne mit Rahmenklemme/Abdeckung |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000066 |
| Produktfamilie |
Schütze SIRIUS 3RT.4 für schwach oder nicht induktive Lasten (AC-1), 3-polig bis 2 650 A |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
20 Tag(e) |
| Verpackungsmaße (L x B x H) |
233,00 x 289,00 x 272,00 mm |
| Nettogewicht |
10,452 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.05.2012 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Es gibt noch keine Bewertungen.
