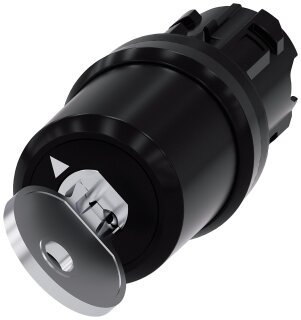

Schlüsselschalter 3SU1000-5BF01-0AA0 22 mm rund O-I verrastend

Schlüsselschalter 3SU1000-5BF01-0AA0 22 mm rund O-I verrastend

Artikelnummer: SIE-3SU1000-5BF01-0AA0
GTIN: 4011209950610
HAN: 3SU1000-5BF01-0AA0
Inhalt: 1 Stück

Hersteller Siemens

Schlüsselschalter SIRIUS ACT, 22 mm, rund, Kunststoff, 2 Schaltstellungen O-I, 90° Schaltwinkel, verrastend.

54,01 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 111,38 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Schlüsselschalter 3SU1000-5BF01-0AA0 ist ein Betätigungselement der SIRIUS-ACT-Familie von Siemens mit 22 mm Durchmesser in Kunststoffausführung. Das Gerät bietet zwei Schaltstellungen (O-I) mit verrastender Funktion und einem Schaltwinkel von 90° Grad (Position 10:30 h bis 13:30 h). Die silberfarbene Metallbetätigung mit Schlüsselform wird mit zwei Schlüsseln geliefert, die ein unbefugtes Betätigen verhindern. Der Betriebstemperaturbereich liegt zwischen -25 und +70 Grad Celsius, die Lagerungstemperatur zwischen -40 und +80 Grad Celsius. Die Umweltkategorie nach IEC 60721 umfasst 3M6, 3S2, 3B2, 3C3 und 3K6 bei relativer Luftfeuchtigkeit von 10 bis 95 Prozent.

Anwendungsbereiche

Typische Einsatzfelder sind die Zugangssicherung von Schaltschränken und Verteilern in Produktionsanlagen, die Sperr- und Freigabefunktion bei Wartungsarbeiten sowie der Einsatz als Betriebsartenschalter in Maschinensteuerungen. Der Frontring ist in Standardausführung aus Kunststoff gefertigt und gewährleistet eine sichere Befestigung in 22-mm-Schacht-Einbaulöchern. Das Produkt erfüllt die RoHS-Richtlinie seit dem 1. Oktober 2014 und unterliegt der REACH-Informationspflicht. Die kompakte Bauform mit einem Außendurchmesser von 29,5 mm ermöglicht die Integration in beengte Schalter-Kombinationen.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,1320 kg
Artikelgewicht:	0,1320 kg
Abmessungen ( Länge × Breite × Höhe ):	10,00 × 3,00 × 3,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000222
Produktfamilie	Betätiger und Melder, 22 mm, rund, Kunststoff, schwarz

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	100,00 x 30,00 x 30,00 mm
Nettogewicht	0,132 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.10.2014
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information
Nachhaltigkeit	Zertifikat ansehen

Technische Daten

Produkt-Markenname	SIRIUS ACT
Produkt-Bezeichnung	Schlüsselschalter
Ausführung des Produkts	Betätigungs-/Meldeelement
Produkttyp-Bezeichnung	3SU1
Produktlinie	Kunststoff, schwarz, 22 mm
Hersteller-Artikelnummer des mitgelieferten Schlüssels	3SU1950-0FP80-0AA0

Betätigungselement

Funktionsweise des Betätigungselements	verrastend, 90° (10:30h/13:30h)
Produkterweiterung optional Leuchtmittel	Nein
des Betätigungselements	silber
Material des Betätigungselements	Metall
Form des Betätigungselements	Schlüssel
Außendurchmesser des Betätigungselements	29,5 mm
Anzahl der Schaltstellungen	2
Schalterstellung für Schlüsselabzug	O
nach rechts	90°
Fabrikat des Schlosses	Siemens, C
Schlüsselnummer	S-10-CG

Frontring

Produktbestandteil Frontring	Ja
Ausführung des Frontrings	Standard
Material des Frontrings	Kunststoff
Farbe des Frontrings	schwarz

Allgemeine technische Daten

Schutzart IP	IP66, IP67, IP69(IP69K)
Schutzart IP der Anschlussklemme	IP20
Schutzart NEMA	1, 2, 3, 3R, 4, 4X, 12, 13
gemäß IEC 60068-2-27	Sinushalbwelle 15 g / 11 ms
für Bahnanwendungen gemäß DIN EN 61373	Kategorie 1, Klasse B
gemäß IEC 60068-2-6	10 ... 500 Hz: 5 g
Schalthäufigkeit maximal	1 800 1/h
mechanische Lebensdauer (Schaltspiele) typisch	1 000 000
Referenzkennzeichen gemäß IEC 81346-2:2009	S
RoHS-Richtlinie (Tag/Monat/Jahr)	10/01/2014
SVHC Stoffname	Blei CAS-Nr. 7439-92-1
Nettogewicht pro ME	132 g

Sicherheitsrelevante Kenngrößen

bei niedriger Anforderungsrate gemäß SN 31920	20 %
bei hoher Anforderungsrate je Öffner gemäß SN 31920	20 %
bei hoher Anforderungsrate je Schließer gemäß SN 31920	50 %
B10-Wert bei hoher Anforderungsrate gemäß SN 31920	100 000
Ausfallrate [FIT] bei niedriger Anforderungsrate je Öffner gemäß SN 31920	100 FIT

IEC 61508

T1-Wert für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508	20 A

Umgebungsbedingungen

während Betrieb	-25 ... +70 °C
während Lagerung	-40 ... +80 °C
Umweltkategorie während Betrieb gemäß IEC 60721	3M6, 3S2, 3B2, 3C3, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %)

Einbau/ Befestigung/ Abmessungen

Höhe	29,5 mm
Breite	29,5 mm
Form der Einbauöffnung	rund
Einbaudurchmesser	22,3 mm
positive Toleranz des Einbaudurchmessers	0,4 mm
Einbauhöhe	61 mm
Einbaubreite	29,5 mm
Einbautiefe	25,4 mm
Treibhauspotential [CO2 eq] / während Herstellung	0.566 kg
Treibhauspotential [CO2 eq] / während Betrieb	0.235 kg
Treibhauspotential [CO2 eq] / nach End of Life	-0.0145 kg
Treibhauspotential [CO2 eq] / gesamt	0.787 kg
