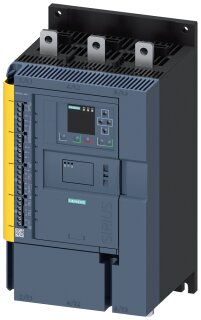

Produktbeschreibung
Mit 570 A Betriebsstrom bei 40 °C und 200 bis 480 V Betriebsspannung ist der Sanftstarter für den Anschluss an Drehstrommotoren vorgesehen. Die Steuerung erfolgt über drei Phasen mit integriertem Überbrückungskontaktsystem, Schraubanschlüssen für Leistungs- und Steuerstromkreis sowie Funktionen wie Sanftanlauf, Sanftauslauf, Losbrechimpuls und einstellbarer Strombegrenzung. Eine CE-Kennzeichnung sowie UL- und CSA-Zulassungen sind vorhanden. Der Betrieb bei Wurzel-3-Schaltung ist möglich; für diese Schaltung gilt ein Betriebsstrom von 987 A bei 40 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Bayern
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
13,7260 kg
|
| Artikelgewicht: |
13,7260 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
52,80 × 32,80 × 33,80 cm |
Technische Daten
Allgemeine technische Daten
| Startspannung [%] |
20 ... 100 % |
| Stoppspannung [%] |
50 %; fest eingestellt |
| Anlauframpenzeit des Sanftstarters |
0 ... 360 s |
| Auslaufzeit des Sanftstarters |
0 ... 360 s |
| Startmoment [%] |
10 ... 100 % |
| Stoppmoment [%] |
10 ... 100 % |
| Drehmomentbegrenzung [%] |
20 ... 200 % |
| Strombegrenzungswert [%] einstellbar |
125 ... 800 % |
| Losbrechspannung [%] einstellbar |
40 ... 100 % |
| Losbrechzeit einstellbar |
0 ... 2 s |
| Anzahl der Parametersätze |
3 |
| Genauigkeitsklasse |
5 (in Anlehnung an IEC 61557-12) |
| Eignungsnachweis, CE-Kennzeichnung |
Ja |
| Eignungsnachweis, UL-Zulassung |
Ja |
| Eignungsnachweis, CSA-Zulassung |
Ja |
| Produktbestandteil, HMI-High Feature |
Ja |
| Produktbestandteil, wird unterstützt HMI-High Feature |
Ja |
| Produktausstattung integriertes Überbrückungskontaktsystem |
Ja |
| Anzahl der gesteuerten Phasen |
3 |
| Stromunsymmetrie-Grenzwert [%] |
10 ... 60 % |
| Erdschlussüberwachung-Grenzwert [%] |
10 ... 95 % |
| Überbrückungszeit bei Netzausfall, für Hauptstromkreis |
100 ms
|
| Überbrückungszeit bei Netzausfall, für Steuerstromkreis |
100 ms
|
| Pausenzeit einstellbar |
0 ... 255 s |
| Isolationsspannung Bemessungswert |
480 V
|
| Verschmutzungsgrad |
3, gemäß IEC 60947-4-2 |
| Impulsspannung Bemessungswert |
6 kV
|
| Sperrspannung des Thyristors maximal |
1 400 V |
| Servicefaktor |
1,15 |
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| maximal zulässige Spannung für sichere Trennung, zwischen Haupt- und Hilfsstromkreis |
480 V; gilt nicht für Thermistoranschluss |
| Schockfestigkeit |
15g / 11 ms; ab 6g / 11 ms mit potentiellen Kontaktabhebern |
| Schwingfestigkeit |
15 mm bis 6 Hz; 2g bis 500 Hz |
| Wiederbereitschaftszeit nach Überlastauslösung einstellbar |
60 ... 1 800 s |
| Gebrauchskategorie gemäß IEC 60947-4-2 |
AC 53a |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
11/22/2019 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 Melamin CAS-Nr. 108-78-1 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-Nr. 119-47-1 Dibutylbis(pentan-2,4-dionato-O,O')zinn CAS-Nr. 22673-19-4 |
| Nettogewicht pro ME |
11,587 kg
|
| Produktfunktion, Sanftanlauf |
Ja |
| Produktfunktion, Sanftauslauf |
Ja |
| Produktfunktion, Losbrechimpuls |
Ja |
| Produktfunktion, Einstellbare Strombegrenzung |
Ja |
| Produktfunktion, Schleichgang in beide Drehrichtungen |
Ja |
| Produktfunktion, Pumpenauslauf |
Ja |
| Produktfunktion, DC Bremsen |
Ja |
| Produktfunktion, Motorheizung |
Ja |
| Produktfunktion, Schleppzeiger |
Ja |
| Produktfunktion, Trace |
Ja |
| Produktfunktion, Geräteeigenschutz |
Ja |
| Produktfunktion, Motorüberlastschutz |
Ja; Motorvollschutz (Thermistormotorschutz und elektronischer Motorüberlastschutz) / Bei Nutzung des Motorüberlastschutzes nach ATEX ist in Wurzel-3-Schaltung ein vorgeschaltetes Schütz zu verwenden. |
| Produktfunktion, Thermistormotorschutz-Auswertung |
Ja; PTC Typ A oder Klixon / Thermoclick |
| Produktfunktion, Wurzel-3-Schaltung |
Ja |
| Produktfunktion, Autoreset |
Ja |
| Produktfunktion, Hand-Reset |
Ja |
| Produktfunktion, Fern-Reset |
Ja |
| Produktfunktion, Kommunikationsfunktion |
Ja |
| Produktfunktion, Betriebsmesswertanzeige |
Ja |
| Produktfunktion, Ereignisliste |
Ja |
| Produktfunktion, Fehlerlogbuch |
Ja |
| Produktfunktion, via Software parametrierbar |
Ja |
| Produktfunktion, via Software projektierbar |
Ja |
| Produktfunktion, Schraubanschluss |
Ja |
| Produktfunktion, Federzuganschluss |
Nein |
| Produktfunktion, PROFIenergy |
Ja; in Verbindung mit Kommunikationsmodulen PROFINET Standard und PROFINET High-Feature |
| Produktfunktion, Firmware-Update |
Ja |
| Produktfunktion, abnehmbare Klemme für Steuerstromkreis |
Ja |
| Produktfunktion, Spannungsrampe |
Ja |
| Produktfunktion, Drehmomentregelung |
Ja |
| Produktfunktion, kombiniertes Bremsen |
Ja |
| Produktfunktion, Analogausgang |
Ja; 4 ... 20 mA (default) / 0 ... 10 V |
| Produktfunktion, programmierbare Steuerein-/-ausgänge |
Ja |
| Produktfunktion, Condition Monitoring |
Ja |
| Produktfunktion, Autoparametrierung |
Ja |
| Produktfunktion, Applikationsassistenten |
Ja |
| Produktfunktion, Alternativauslauf |
Ja |
| Produktfunktion, Notlaufbetrieb |
Ja |
| Produktfunktion, Reversierbetrieb |
Ja |
| Produktfunktion, Sanftstart bei Schweranlaufbedingungen |
Ja |
Leistungselektronik
| Betriebsstrom, bei 40 °C Bemessungswert |
570 A
|
| Betriebsstrom, bei 40 °C Bemessungswert minimal |
114 A
|
| Betriebsstrom, bei 50 °C Bemessungswert |
504 A
|
| Betriebsstrom, bei 60 °C Bemessungswert |
460 A
|
| Betriebsstrom bei Wurzel-3-Schaltung, bei 40 °C Bemessungswert |
987 A
|
| Betriebsstrom bei Wurzel-3-Schaltung, bei 50 °C Bemessungswert |
873 A
|
| Betriebsstrom bei Wurzel-3-Schaltung, bei 60 °C Bemessungswert |
796 A
|
| Betriebsspannung, Bemessungswert |
200 ... 480 V |
| Betriebsspannung, bei Wurzel-3-Schaltung Bemessungswert |
200 ... 480 V |
| relative negative Toleranz der Betriebsspannung |
-15 %
|
| relative positive Toleranz der Betriebsspannung |
10 %
|
| relative negative Toleranz der Betriebsspannung bei Wurzel-3-Schaltung |
-15 %
|
| relative positive Toleranz der Betriebsspannung bei Wurzel- 3-Schaltung |
10 %
|
| Betriebsleistung für Drehstrommotor, bei 230 V bei 40 °C Bemessungswert |
160 kW
|
| Betriebsleistung für Drehstrommotor, bei 230 V bei Wurzel-3-Schaltung bei 40 °C Bemessungswert |
315 kW
|
| Betriebsleistung für Drehstrommotor, bei 400 V bei 40 °C Bemessungswert |
315 kW
|
| Betriebsleistung für Drehstrommotor, bei 400 V bei Wurzel-3-Schaltung bei 40 °C Bemessungswert |
560 kW
|
| Betriebsfrequenz 1 Bemessungswert |
50 Hz
|
| Betriebsfrequenz 2 Bemessungswert |
60 Hz
|
| relative negative Toleranz der Betriebsfrequenz |
-10 %
|
| relative positive Toleranz der Betriebsfrequenz |
10 %
|
| Mindestlast [%] |
10 %; bezogen auf den eingestellten Ie |
| Verlustleistung [W] bei Bemessungswert Strom bei AC, bei 40 °C nach Hochlauf |
171 W
|
| Verlustleistung [W] bei Bemessungswert Strom bei AC, bei 50 °C nach Hochlauf |
151 W
|
| Verlustleistung [W] bei Bemessungswert Strom bei AC, bei 60 °C nach Hochlauf |
141 W
|
| Verlustleistung [W] bei AC bei Strombegrenzung 350 %, bei 40 °C während Anlauf |
10 229 W |
| Verlustleistung [W] bei AC bei Strombegrenzung 350 %, bei 50 °C während Anlauf |
8 488 W |
| Verlustleistung [W] bei AC bei Strombegrenzung 350 %, bei 60 °C während Anlauf |
7 651 W |
| Ausführung des Motorschutzes |
elektronisch, Auslösung bei thermischer Überlastung des Motors |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
AC |
| Steuerspeisespannung bei AC, bei 50 Hz |
110 ... 250 V |
| Steuerspeisespannung bei AC, bei 60 Hz |
110 ... 250 V |
| relative negative Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
-15 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
10 %
|
| relative negative Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
-15 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
10 %
|
| Steuerspeisespannungsfrequenz |
50 ... 60 Hz |
| relative negative Toleranz der Frequenz der Steuerspeisespannung |
-10 %
|
| relative positive Toleranz der Frequenz der Steuerspeisespannung |
10 %
|
| Steuerspeisestrom im Standby-Betrieb Bemessungswert |
100 mA
|
| Haltestrom im Bypass-Betrieb Bemessungswert |
150 mA
|
| Einschaltstrom durch schließen der Bypass-Kontakte maximal |
0,87 A
|
| Einschaltstromspitze bei Anlegen der Steuerspeisespannung maximal |
43 A
|
| Dauer der Einschaltstromspitze bei Anlegen der Steuerspeisespannung |
1,6 ms
|
| Ausführung des Überspannungsschutzes |
Varistor |
| Ausführung des Kurzschlussschutzes für Steuerstromkreis |
Sicherung 4 A gG (Icu=1 kA), Sicherung 6 A flink (Icu=1 kA), Leitungsschutzschalter C1 (Icu = 600 A), Leitungsschutzschalter C6 (Icu = 300 A); Gehört nicht zum Lieferumfang |
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produktkategorie |
Hybrid-Schaltgeräte |
| Produkt-Bezeichnung |
Sanftstarter Failsafe |
| Produkttyp-Bezeichnung |
3RW55 |
| Hersteller-Artikelnummer, des HMI-Moduls High Feature verwendbar |
3RW5980-0HF00 |
| Hersteller-Artikelnummer, des Kommunikationsmoduls PROFINET Standard verwendbar |
3RW5980-0CS00 |
| Hersteller-Artikelnummer, des Kommunikationsmoduls PROFINET High-Feature verwendbar |
3RW5950-0CH00 |
| Hersteller-Artikelnummer, des Kommunikationsmoduls PROFIBUS verwendbar |
3RW5980-0CP00 |
| Hersteller-Artikelnummer, des Kommunikationsmoduls Modbus TCP verwendbar |
3RW5980-0CT00 |
| Hersteller-Artikelnummer, des Kommunikationsmoduls Modbus RTU verwendbar |
3RW5980-0CR00 |
| Hersteller-Artikelnummer, des Kommunikationsmoduls EtherNet/IP |
3RW5980-0CE00 |
| Hersteller-Artikelnummer, des Leistungsschalters verwendbar bei 400 V |
3VA2580-6HN32-0AA0; Zuordnungsart 1, Iq = 65 kA, CLASS 10 |
| Hersteller-Artikelnummer, des Leistungsschalters verwendbar bei 500 V |
3VA2580-6HN32-0AA0; Zuordnungsart 1, Iq = 65 kA, CLASS 10 |
| Hersteller-Artikelnummer, des Leistungsschalters verwendbar bei 400 V bei Wurzel- 3-Schaltung |
3VA2510-6HN32-0AA0; Zuordnungsart 1, Iq = 65 kA, CLASS 10 |
| Hersteller-Artikelnummer, des Leistungsschalters verwendbar bei 500 V bei Wurzel- 3-Schaltung |
3VA2510-6HN32-0AA0; Zuordnungsart 1, Iq = 65 kA, CLASS 10 |
| Hersteller-Artikelnummer, der gG-Sicherung verwendbar bis 690 V |
2x3NA3365-6; Zuordnungsart 1, Iq = 65 kA |
| Hersteller-Artikelnummer, der gG-Sicherung verwendbar bei Wurzel-3-Schaltung bis 500 V |
2x3NA3365-6; Zuordnungsart 1, Iq = 65 kA |
| Hersteller-Artikelnummer, der gR-Sicherung/gS-Sicherung für Halbleiterschutz verwendbar bis 690 V |
3NE1437-2; Zuordnungsart 2, Iq = 65 kA |
| Hersteller-Artikelnummer, der aR-Sicherung für Halbleiterschutz verwendbar bis 690 V |
3NC3342-1U; Zuordnungsart 2, Iq = 65 kA |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
senkrecht (+/-90° drehbar und +/- 22,5° nach vorne und hinten kippbar) |
| Befestigungsart |
Schraubbefestigung |
| Höhe |
393 mm
|
| Breite |
210 mm
|
| Tiefe |
203 mm
|
| einzuhaltender Abstand bei Reihenmontage, vorwärts |
10 mm
|
| einzuhaltender Abstand bei Reihenmontage, rückwärts |
0 mm
|
| einzuhaltender Abstand bei Reihenmontage, aufwärts |
100 mm
|
| einzuhaltender Abstand bei Reihenmontage, abwärts |
75 mm
|
| einzuhaltender Abstand bei Reihenmontage, seitwärts |
5 mm
|
| Gewicht ohne Verpackung |
10,9 kg
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Schienenanschluss |
| Ausführung des elektrischen Anschlusses, für Steuerstromkreis |
Schraubanschluss |
| Breite der Anschlussschiene maximal |
45 mm
|
| Leitungslänge für Thermistoranschluss, bei Leiterquerschnitt = 0.5 mm² maximal |
50 m
|
| Leitungslänge für Thermistoranschluss, bei Leiterquerschnitt = 1.5 mm² maximal |
150 m
|
| Leitungslänge für Thermistoranschluss, bei Leiterquerschnitt = 2.5 mm² maximal |
250 m
|
| Art der anschließbaren Leiterquerschnitte, für DIN-Kabelschuh für Hauptkontakte mehrdrähtig |
2x (50 ... 240 mm²) |
| Art der anschließbaren Leiterquerschnitte, für DIN-Kabelschuh für Hauptkontakte feindrähtig |
2x (70 ... 240 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Steuerstromkreis eindrähtig |
1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Steuerstromkreis feindrähtig mit Aderendbearbeitung |
1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Steuerstromkreis eindrähtig |
1x (20 ... 12), 2x (20 ... 14) |
| Leitungslänge, zwischen Sanftstarter und Motor maximal |
800 m
|
| Leitungslänge, an den Digitaleingängen bei DC maximal |
1 000 m |
| Anzugsdrehmoment, für Hauptkontakte bei Schraubanschluss |
14 ... 24 N·m |
| Anzugsdrehmoment, für Hilfs- und Steuerkontakte bei Schraubanschluss |
0,8 ... 1,2 N·m |
| Anzugsdrehmoment [lbf·in], für Hauptkontakte bei Schraubanschluss |
124 ... 210 lbf·in |
| Anzugsdrehmoment [lbf·in], für Hilfs- und Steuerkontakte bei Schraubanschluss |
7 ... 10,3 lbf·in |
Eingänge/ Ausgänge
| Anzahl der Digitaleingänge |
4 |
| Anzahl der Digitaleingänge, mit Fail-safe |
1 |
| Anzahl der Digitaleingänge, parametrierbar |
4 |
| Anzahl der Digitalausgänge |
3 |
| Anzahl der Digitalausgänge, mit Fail-safe |
1 |
| Anzahl der Digitalausgänge, parametrierbar |
2 |
| Anzahl der Digitalausgänge, nicht parametrierbar |
1 |
| Ausführung der Digitalausgänge |
2 Schließer (NO) / 1 Öffner (NC) / 1 Wechsler (CO) |
| Anzahl der Analogausgänge |
1 |
| Schaltvermögen Strom der Relaisausgänge, bei AC-15 bei 250 V Bemessungswert |
3 A
|
| Schaltvermögen Strom der Relaisausgänge, bei DC-13 bei 24 V Bemessungswert |
1 A
|
Reaktionszeiten
| Ausschaltverzögerungszeit bei sicherheitsgerichteter Anforderung bei Abschalten über Steuereingänge maximal |
100 ms
|
Elektromagnetische Verträglichkeit
| EMV-Störaussendung |
gemäß IEC 60947-4-2: Class A |
Kommunikation/ Protokoll
| Kommunikationsmodul wird unterstützt, PROFINET Standard |
Ja |
| Kommunikationsmodul wird unterstützt, PROFINET High-Feature |
Ja |
| Kommunikationsmodul wird unterstützt, EtherNet/IP |
Ja |
| Kommunikationsmodul wird unterstützt, Modbus RTU |
Ja |
| Kommunikationsmodul wird unterstützt, Modbus TCP |
Ja |
| Kommunikationsmodul wird unterstützt, PROFIBUS |
Ja |
ATEX
| Sicherheits-Integritätslevel (SIL) gemäß IEC 61508 bezogen auf ATEX |
SIL 1 |
| PFHD bei hoher Anforderungsrate gemäß IEC 61508 bezogen auf ATEX |
5E-7 1/h |
| PFDavg bei niedriger Anforderungsrate gemäß IEC 61508 bezogen auf ATEX |
0,008 |
| HFT gemäß IEC 61508 bezogen auf ATEX |
0 |
| T1-Wert für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 bezogen auf ATEX |
3 a
|
| Eignungsnachweis, ATEX |
Ja |
| Eignungsnachweis, IECEx |
Ja |
| Eignungsnachweis, gemäß ATEX Produkt-Richtlinie 2014/34/EU |
BVS 18 ATEX F 003 X |
| Zündschutzart gemäß ATEX Produkt-Richtlinie 2014/34/EU |
II (2)G [Ex eb Gb] [Ex db Gb] [Ex pxb Gb], II (2)D [Ex tb Db] [Ex pxb Db], I (M2) [Ex db Mb] |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| Umgebungstemperatur, während Betrieb |
-25 ... +60 °C; ab 40 °C bitte Derating beachten |
| Umgebungstemperatur, während Lagerung und Transport |
-40 ... +80 °C |
| Umweltkategorie, während Betrieb gemäß IEC 60721 |
3K6 (keine Eisbildung, Betauung nur gelegentlich), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen), 3M6 |
| Umweltkategorie, während Lagerung gemäß IEC 60721 |
1K6 (Betauung nur gelegentlich), 1C2 (kein Salznebel), 1S2 (Sand darf nicht in die Geräte gelangen), 1M4 |
| Umweltkategorie, während Transport gemäß IEC 60721 |
2K2, 2C1, 2S1, 2M2 (max. Fallhöhe 0,3 m) |
Sicherheitsrelevante Kenngrößen
| Produktfunktion geeignet für Sicherheitsfunktion |
Ja |
| Eignung zur Verwendung, sicherheitsgerichtetes Einschalten |
Nein |
| Eignung zur Verwendung, sicherheitsgerichtetes Ausschalten |
Ja |
| sicherer Zustand |
offener Lastkreis |
| Funktionsprüfintervall maximal |
1 a
|
| Diagnose-Testintervall durch interne Testfunktion maximal |
1 000 s |
| Stoppkategorie gemäß IEC 60204-1 |
0 |
| B10d-Wert |
648 000 |
| mittlerer Diagnosedeckungsgrad (DCavg) |
90 %
|
| MTTFd |
39 a
|
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP00; IP20 mit Abdeckung |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne mit Abdeckung |
UL/CSA Bemessungsdaten
| Hersteller-Artikelnummer, der Sicherung, bei Standard Faults verwendbar bis 575/600 V gemäß UL |
Typ: Class J / L, max. 1600 A; Iq = 30 kA |
| Hersteller-Artikelnummer, der Sicherung, bei High Faults verwendbar bis 575/600 V gemäß UL |
Typ: Class J / L, max. 1200 A; Iq = 100 kA |
| Hersteller-Artikelnummer, der Sicherung, bei Standard Faults verwendbar bei Wurzel-3- Schaltung bis 575/600 V gemäß UL |
Typ: Class J / L, max. 1600 A; Iq = 30 kA |
| Hersteller-Artikelnummer, der Sicherung, bei High Faults verwendbar bei Wurzel-3-Schaltung bis 575/600 V gemäß UL |
Typ: Class J / L, max. 1200 A; Iq = 100 kA |
| Betriebsleistung [hp] für Drehstrommotor, bei 200/208 V bei 50 °C Bemessungswert |
150 hp |
| Betriebsleistung [hp] für Drehstrommotor, bei 220/230 V bei 50 °C Bemessungswert |
200 hp |
| Betriebsleistung [hp] für Drehstrommotor, bei 460/480 V bei 50 °C Bemessungswert |
400 hp |
| Betriebsleistung [hp] für Drehstrommotor, bei 200/208 V bei Wurzel-3-Schaltung bei 50 °C Bemessungswert |
300 hp |
| Betriebsleistung [hp] für Drehstrommotor, bei 220/230 V bei Wurzel-3-Schaltung bei 50 °C Bemessungswert |
350 hp |
| Betriebsleistung [hp] für Drehstrommotor, bei 460/480 V bei Wurzel-3-Schaltung bei 50 °C Bemessungswert |
750 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
R300-B300 |
IEC 62061
| Sicherheits-Integritätslevel (SIL) gemäß IEC 62061 |
SIL 1 |
| PFHD bei hoher Anforderungsrate gemäß IEC 62061 |
1E-6 1/h |
ISO 13849
| Performance Level (PL) gemäß ISO 13849-1 |
PL c |
| Kategorie gemäß ISO 13849-1 |
2 |
IEC 61508
| Sicherheits-Integritätslevel (SIL), gemäß IEC 61508 |
SIL 1 |
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
Typ B |
| PFHD bei hoher Anforderungsrate gemäß IEC 61508 |
1E-6 1/h |
| PFDavg bei niedriger Anforderungsrate gemäß IEC 61508 |
0,09 |
| Anteil sicherer Ausfälle (SFF) |
60 %
|
| HFT gemäß IEC 61508 |
0 |
| T1-Wert der Gebrauchsdauer gemäß IEC 61508 |
20 a
|
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000640 |
| Produktfamilie |
Sanftstarter 3RW55 Failsafe |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
528,00 x 328,00 x 338,00 mm |
| Nettogewicht |
13,726 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 22.11.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w) Dibutylbis(pentan-2,4-dionato-O,O')zinn CAS-Nr. 22673-19-4 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Es gibt noch keine Bewertungen.
