Produktbeschreibung

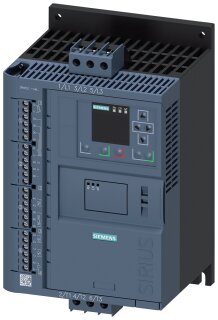

Der SIRIUS Sanftstarter 3RW5513-1HA04 ist ein elektronischer Motoranlaufstarter der 3RW55-Reihe von Siemens für Drehstrommotoren im Niederspannungsbereich. Das Gerät arbeitet mit einer Eingangsspannung von 200 bis 480 V AC, steuert Lasten bis 13 A Bemessungsstrom und wird über eine Steuerspannung von AC/DC 24 V angesteuert. Die Verdrahtung erfolgt über Schraubklemmen mit Druck-Entlastungsfedern. Der Sanftstarter verhindert mechanische und thermische Stoßbelastungen beim Motorstart durch rampenförmige Spannungserhöhung und reduziert damit Verschleiß an Schaltgeräten und Motorlagern. Die Einsatztemperatur während des Betriebs liegt zwischen –25 und +60 °C; ab 40 °C ist ein Derating der Ausgangsleistung erforderlich. Das Gerät ist für Aufstellungshöhen bis 5000 m über Meereshöhe zugelassen. Die Umgebungsbedingungen entsprechen IEC 60721 Klasse 3K6, 3C3, 3S2 und 3M6 – es toleriert somit gelegentliche Betauung, aber keinen Salznebel oder Sandeinfall. Lagerung ist von –40 bis +80 °C zulässig.
Anwendungsbereiche
Typische Anwendungsfelder sind der sanfte Anlauf von Pumpen- und Lüftermotoren in Gebäudeversorgungstechnik, die Spannungsstabilisierung bei Hauptmotoren in Fertigungsmaschinen sowie die schonende Inbetriebnahme von Förderanlagen und Verdichtern. In Schaltschränken reduziert der Sanftstarter das Schalten von teuren Schützen und Last-Schaltgeräten durch elektronische Drehzahlrampen.
Vorteile gegenüber Alternativen
Im Unterschied zu klassischen elektromechanischen Anfahrwiderstands-Schaltungen bietet der elektronische Sanftstarter eine kontinuierlich regelbare Anfahrcharakteristik ohne Stromsprünge und ermöglicht damit präzisere Prozessabläufe. Die Steuerspannung ist galvanisch getrennt vom Laststromkreis, was den Einsatz in sicherheitsrelevanten Steuerungen vereinfacht. Das Gerät ist RoHS-konform und erfüllt die Vorgaben der EU-Richtlinie 2012/19/EU zur Rücknahme von Elektroaltgeräten.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
3,3890 kg
|
| Artikelgewicht: |
3,3890 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
37,60 × 28,30 × 28,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000640 |
| Produktfamilie |
Sanftstarter 3RW55 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
376,00 x 283,00 x 280,00 mm |
| Nettogewicht |
3,389 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.02.2018 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w) Dibutylbis(pentan-2,4-dionato-O,O')zinn CAS-Nr. 22673-19-4 > 0,1 % (w / w) Dibortrioxid CAS-Nr. 1303-86-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produktkategorie |
Hybrid-Schaltgeräte |
| Produkt-Bezeichnung |
Sanftstarter |
| Produkttyp-Bezeichnung |
3RW55 |
| des HMI-Moduls High Feature verwendbar |
3RW5980-0HF00 |
| des Kommunikationsmoduls PROFINET Standard verwendbar |
3RW5980-0CS00 |
| des Kommunikationsmoduls PROFINET High-Feature verwendbar |
3RW5950-0CH00 |
| des Kommunikationsmoduls PROFIBUS verwendbar |
3RW5980-0CP00 |
| des Kommunikationsmoduls Modbus TCP verwendbar |
3RW5980-0CT00 |
| des Kommunikationsmoduls Modbus RTU verwendbar |
3RW5980-0CR00 |
| des Kommunikationsmoduls EtherNet/IP |
3RW5980-0CE00 |
| des Leistungsschalters verwendbar bei 400 V |
3RV2032-4TA10; Zuordnungsart 1, Iq = 65 kA, CLASS 10 |
| des Leistungsschalters verwendbar bei 500 V |
3RV2032-4TA10; Zuordnungsart 1, Iq = 18 kA, CLASS 10 |
| des Leistungsschalters verwendbar bei 400 V bei Wurzel-3-Schaltung |
3RV2032-4DA10; Zuordnungsart 1, Iq = 65 kA, CLASS 10 |
| des Leistungsschalters verwendbar bei 500 V bei Wurzel-3-Schaltung |
3RV2032-4DA10; Zuordnungsart 1, Iq = 18 kA, CLASS 10 |
| der gG-Sicherung verwendbar bis 690 V |
3NA3820-6; Zuordnungsart 1, Iq = 65 kA |
| der gG-Sicherung verwendbar bei Wurzel-3-Schaltung bis 500 V |
3NA3820-6; Zuordnungsart 1, Iq = 65 kA |
| der gR-Sicherung/gS-Sicherung für Halbleiterschutz verwendbar bis 690 V |
3NE1815-0; Zuordnungsart 2, Iq = 65 kA |
| der aR-Sicherung für Halbleiterschutz verwendbar bis 690 V |
3NE8017-1; Zuordnungsart 2, Iq = 65 kA |
Allgemeine technische Daten
| Startspannung [%] |
20 ... 100 % |
| Stoppspannung [%] |
50 %; fest eingestellt |
| Anlauframpenzeit des Sanftstarters |
0 ... 360 s |
| Auslaufzeit des Sanftstarters |
0 ... 360 s |
| Startmoment [%] |
10 ... 100 % |
| Stoppmoment [%] |
10 ... 100 % |
| Drehmomentbegrenzung [%] |
20 ... 200 % |
| Strombegrenzungswert [%] einstellbar |
125 ... 800 % |
| Losbrechspannung [%] einstellbar |
40 ... 100 % |
| Losbrechzeit einstellbar |
0 ... 2 s |
| Anzahl der Parametersätze |
3 |
| Genauigkeitsklasse |
5 (in Anlehnung an IEC 61557-12) |
| CE-Kennzeichnung |
Ja |
| UL-Zulassung |
Ja |
| CSA-Zulassung |
Ja |
| HMI-High Feature |
Ja |
| wird unterstützt HMI-High Feature |
Ja |
| Produktausstattung integriertes Überbrückungskontaktsystem |
Ja |
| Anzahl der gesteuerten Phasen |
3 |
| Stromunsymmetrie-Grenzwert [%] |
10 ... 60 % |
| Erdschlussüberwachung-Grenzwert [%] |
10 ... 95 % |
| für Hauptstromkreis |
100 ms
|
| für Steuerstromkreis |
100 ms
|
| Pausenzeit einstellbar |
0 ... 255 s |
| Isolationsspannung Bemessungswert |
480 V
|
| Verschmutzungsgrad |
3, gemäß IEC 60947-4-2 |
| Impulsspannung Bemessungswert |
6 kV
|
| Sperrspannung des Thyristors maximal |
1 600 V |
| Servicefaktor |
1,15 |
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| zwischen Haupt- und Hilfsstromkreis |
480 V; gilt nicht für Thermistoranschluss |
| Schockfestigkeit |
15g / 11 ms; ab 6g / 11 ms mit potentiellen Kontaktabhebern |
| Schwingfestigkeit |
15 mm bis 6 Hz; 2g bis 500 Hz |
| Wiederbereitschaftszeit nach Überlastauslösung einstellbar |
60 ... 1 800 s |
| Gebrauchskategorie gemäß IEC 60947-4-2 |
AC 53a |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
02/15/2018 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 Melamin CAS-Nr. 108-78-1 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-Nr. 119-47-1 Dibutylbis(pentan-2,4-dionato-O,O')zinn CAS-Nr. 22673-19-4 Dibortrioxid CAS-Nr. 1303-86-2 Bleititantrioxid CAS-Nr. 12060-00-3 |
| Nettogewicht pro ME |
3,389 kg
|
| Sanftanlauf |
Ja |
| Sanftauslauf |
Ja |
| Losbrechimpuls |
Ja |
| Einstellbare Strombegrenzung |
Ja |
| Schleichgang in beide Drehrichtungen |
Ja |
| Pumpenauslauf |
Ja |
| DC Bremsen |
Ja |
| Motorheizung |
Ja |
| Schleppzeiger |
Ja |
| Trace |
Ja |
| Geräteeigenschutz |
Ja |
| Motorüberlastschutz |
Ja; Motorvollschutz (Thermistormotorschutz und elektronischer Motorüberlastschutz) / Bei Nutzung des Motorüberlastschutzes nach ATEX ist in Wurzel-3-Schaltung ein vorgeschaltetes Schütz zu verwenden. |
| Thermistormotorschutz-Auswertung |
Ja; PTC Typ A oder Klixon / Thermoclick |
| Wurzel-3-Schaltung |
Ja |
| Autoreset |
Ja |
| Hand-Reset |
Ja |
| Fern-Reset |
Ja |
| Kommunikationsfunktion |
Ja |
| Betriebsmesswertanzeige |
Ja |
| Ereignisliste |
Ja |
| Fehlerlogbuch |
Ja |
| via Software parametrierbar |
Ja |
| via Software projektierbar |
Ja |
| Schraubanschluss |
Ja |
| Federzuganschluss |
Nein |
| PROFIenergy |
Ja; in Verbindung mit Kommunikationsmodulen PROFINET Standard und PROFINET High-Feature |
| Firmware-Update |
Ja |
| abnehmbare Klemme für Steuerstromkreis |
Ja |
| Spannungsrampe |
Ja |
| Drehmomentregelung |
Ja |
| kombiniertes Bremsen |
Ja |
| Analogausgang |
Ja; 4 ... 20 mA (default) / 0 ... 10 V |
| programmierbare Steuerein-/-ausgänge |
Ja |
| Condition Monitoring |
Ja |
| Autoparametrierung |
Ja |
| Applikationsassistenten |
Ja |
| Alternativauslauf |
Ja |
| Notlaufbetrieb |
Ja |
| Reversierbetrieb |
Ja |
| Sanftstart bei Schweranlaufbedingungen |
Ja |
Leistungselektronik
| bei 40 °C Bemessungswert |
13 A
|
| bei 40 °C Bemessungswert minimal |
2,5 A
|
| bei 50 °C Bemessungswert |
11,5 A
|
| bei 60 °C Bemessungswert |
10,5 A
|
| Bemessungswert |
200 ... 480 V |
| bei Wurzel-3-Schaltung Bemessungswert |
200 ... 480 V |
| relative negative Toleranz der Betriebsspannung |
-15 %
|
| relative positive Toleranz der Betriebsspannung |
10 %
|
| relative negative Toleranz der Betriebsspannung bei Wurzel-3-Schaltung |
-15 %
|
| relative positive Toleranz der Betriebsspannung bei Wurzel-3-Schaltung |
10 %
|
| bei 230 V bei 40 °C Bemessungswert |
3 kW
|
| bei 230 V bei Wurzel-3-Schaltung bei 40 °C Bemessungswert |
5,5 kW
|
| bei 400 V bei 40 °C Bemessungswert |
5,5 kW
|
| bei 400 V bei Wurzel-3-Schaltung bei 40 °C Bemessungswert |
11 kW
|
| Betriebsfrequenz 1 Bemessungswert |
50 Hz
|
| Betriebsfrequenz 2 Bemessungswert |
60 Hz
|
| relative negative Toleranz der Betriebsfrequenz |
-10 %
|
| relative positive Toleranz der Betriebsfrequenz |
10 %
|
| Mindestlast [%] |
10 %; bezogen auf den eingestellten Ie |
| bei 40 °C nach Hochlauf |
4 W
|
| bei 50 °C nach Hochlauf |
3 W
|
| bei 60 °C nach Hochlauf |
3 W
|
| bei 40 °C während Anlauf |
198 W
|
| bei 50 °C während Anlauf |
166 W
|
| bei 60 °C während Anlauf |
148 W
|
| Ausführung des Motorschutzes |
elektronisch, Auslösung bei thermischer Überlastung des Motors |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
AC/DC |
| bei 50 Hz Bemessungswert |
24 V
|
| bei 60 Hz Bemessungswert |
24 V
|
| relative negative Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
20 %
|
| relative negative Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
20 %
|
| Steuerspeisespannungsfrequenz |
50 ... 60 Hz |
| relative negative Toleranz der Frequenz der Steuerspeisespannung |
-10 %
|
| relative positive Toleranz der Frequenz der Steuerspeisespannung |
10 %
|
| Steuerspeisespannung bei DC Bemessungswert |
24 V
|
| relative negative Toleranz der Steuerspeisespannung bei DC |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei DC |
20 %
|
| Steuerspeisestrom im Standby-Betrieb Bemessungswert |
420 mA
|
| Haltestrom im Bypass-Betrieb Bemessungswert |
820 mA
|
| Einschaltstrom durch schließen der Bypass-Kontakte maximal |
0,91 A
|
| Einschaltstromspitze bei Anlegen der Steuerspeisespannung maximal |
7,5 A
|
| Dauer der Einschaltstromspitze bei Anlegen der Steuerspeisespannung |
20 ms
|
| Ausführung des Überspannungsschutzes |
Varistor |
| Ausführung des Kurzschlussschutzes für Steuerstromkreis |
Sicherung 4 A gG (Icu=1 kA), Sicherung 6 A flink (Icu=1 kA), Leitungsschutzschalter C1 (Icu = 600 A), Leitungsschutzschalter C6 (Icu = 300 A); Gehört nicht zum Lieferumfang |
Eingänge/ Ausgänge
| Anzahl der Digitaleingänge |
4 |
| parametrierbar |
4 |
| Anzahl der Digitalausgänge |
4 |
| nicht parametrierbar |
1 |
| Ausführung der Digitalausgänge |
3 Schließer (NO) / 1 Wechsler (CO) |
| Anzahl der Analogausgänge |
1 |
| bei AC-15 bei 250 V Bemessungswert |
3 A
|
| bei DC-13 bei 24 V Bemessungswert |
1 A
|
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
senkrecht (+/-90° drehbar und +/- 22,5° nach vorne und hinten kippbar) |
| Befestigungsart |
Schraubbefestigung |
| Höhe |
275 mm
|
| Breite |
170 mm
|
| Tiefe |
152 mm
|
| vorwärts |
10 mm
|
| rückwärts |
0 mm
|
| aufwärts |
100 mm
|
| abwärts |
75 mm
|
| seitwärts |
5 mm
|
| Gewicht ohne Verpackung |
2,3 kg
|
Anschlüsse/ Klemmen
| für Hauptstromkreis |
Schraubanschluss |
| für Steuerstromkreis |
Schraubanschluss |
| bei Leiterquerschnitt = 0.5 mm² maximal |
50 m
|
| bei Leiterquerschnitt = 1.5 mm² maximal |
150 m
|
| bei Leiterquerschnitt = 2.5 mm² maximal |
250 m
|
| — eindrähtig |
2x (1,0 ... 2,5 mm²), 2x (2,5 ... 10 mm²) |
| — feindrähtig mit Aderendbearbeitung |
2x (1,0 ... 2,5 mm²), 2x (2,5 ... 6,0 mm²) |
| bei AWG-Leitungen für Hauptstromkreis eindrähtig |
2x (16 ... 12), 2x (14 ... 8) |
| für Steuerstromkreis eindrähtig |
1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²) |
| für Steuerstromkreis feindrähtig mit Aderendbearbeitung |
1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²) |
| bei AWG-Leitungen für Steuerstromkreis eindrähtig |
1x (20 ... 12), 2x (20 ... 14) |
| zwischen Sanftstarter und Motor maximal |
800 m
|
| an den Digitaleingängen bei DC maximal |
1 000 m |
| für Hauptkontakte bei Schraubanschluss |
2 ... 2,5 N·m |
| für Hilfs- und Steuerkontakte bei Schraubanschluss |
0,8 ... 1,2 N·m |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
5 000 m |
| während Betrieb |
-25 ... +60 °C; ab 40 °C bitte Derating beachten |
| während Lagerung und Transport |
-40 ... +80 °C |
| während Betrieb gemäß IEC 60721 |
3K6 (keine Eisbildung, Betauung nur gelegentlich), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen), 3M6 |
| während Lagerung gemäß IEC 60721 |
1K6 (Betauung nur gelegentlich), 1C2 (kein Salznebel), 1S2 (Sand darf nicht in die Geräte gelangen), 1M4 |
| während Transport gemäß IEC 60721 |
2K2, 2C1, 2S1, 2M2 (max. Fallhöhe 0,3 m) |
Elektromagnetische Verträglichkeit
| EMV-Störaussendung |
gemäß IEC 60947-4-2: Class A |
Kommunikation/ Protokoll
| PROFINET Standard |
Ja |
| PROFINET High-Feature |
Ja |
| EtherNet/IP |
Ja |
| Modbus RTU |
Ja |
| Modbus TCP |
Ja |
| PROFIBUS |
Ja |
UL/CSA Bemessungsdaten
| — bei 460/480 V gemäß UL |
Siemens-Typ: 3RV2742, max.40A or 3VA51, max. 40A; Iq = 5 kA |
| — 60/480 V gemäß UL |
Siemens-Typ: 3RV2742, max.30A or 3VA51, max. 35A; Iq max = 65 kA |
| — bei 460/480 V bei Wurzel-3-Schaltung gemäß UL |
Siemens-Typ: 3RV2742, max.40A or 3VA51, max. 40A; Iq = 5 kA |
| — 60/480 V bei Wurzel-3-Schaltung gemäß UL |
Siemens-Typ: 3RV2742, max.30A or 3VA51, max. 35A; Iq max = 65 kA |
| — bei 575/600 V gemäß UL |
Siemens-Typ: 3RV2742, max.40A or 3VA51, max. 40A; Iq = 5 kA |
| — 75/600 V bei Wurzel-3-Schaltung gemäß UL |
Siemens-Typ: 3RV2742, max.30A or 3VA51, max. 35A; Iq max = 65 kA |
| — bei 575/600 V bei Wurzel-3-Schaltung gemäß UL |
Siemens-Typ: 3RV2742, max.40A or 3VA51, max. 40A; Iq = 5 kA |
| — bei Standard Faults verwendbar bis 575/600 V gemäß UL |
Typ: Class RK5 / K5, max. 50 A; Iq = 5 kA |
| — bei High Faults verwendbar bis 575/600 V gemäß UL |
Typ: Class J / L, max. 50 A; Iq = 100 kA |
| — bei Standard Faults verwendbar bei Wurzel-3-Schaltung bis 575/600 V gemäß UL |
Typ: Class RK5 / K5, max. 50 A; Iq = 5 kA |
| — bei High Faults verwendbar bei Wurzel-3-Schaltung bis 575/600 V gemäß UL |
Typ: Class J / L, max. 50 A; Iq = 100 kA |
| bei 200/208 V bei 50 °C Bemessungswert |
2 hp |
| bei 220/230 V bei 50 °C Bemessungswert |
3 hp |
| bei 460/480 V bei 50 °C Bemessungswert |
7,5 hp |
| bei 200/208 V bei Wurzel-3-Schaltung bei 50 °C Bemessungswert |
5 hp |
| bei 220/230 V bei Wurzel-3-Schaltung bei 50 °C Bemessungswert |
5 hp |
| bei 460/480 V bei Wurzel-3-Schaltung bei 50 °C Bemessungswert |
10 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
R300-B300 |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
ATEX
| Sicherheits-Integritätslevel (SIL) gemäß IEC 61508 bezogen auf ATEX |
SIL 1 |
| PFHD bei hoher Anforderungsrate gemäß IEC 61508 bezogen auf ATEX |
5E-7 1/h |
| PFDavg bei niedriger Anforderungsrate gemäß IEC 61508 bezogen auf ATEX |
0,008 |
| HFT gemäß IEC 61508 bezogen auf ATEX |
0 |
| T1-Wert für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 bezogen auf ATEX |
3 A
|
| ATEX |
Ja |
| IECEx |
Ja |
| gemäß ATEX Produkt-Richtlinie 2014/34/EU |
BVS 18 ATEX F 003 X |
| Zündschutzart gemäß ATEX Produkt-Richtlinie 2014/34/EU |
II (2)G [Ex eb Gb] [Ex db Gb] [Ex pxb Gb],II (2)D [Ex tb Db] [Ex pxb Db],I (M2) [Ex db Mb] |
| Treibhauspotential [CO2 eq] / während Herstellung |
50.8 kg
|
| Treibhauspotenzial [CO2 eq] / während Vertrieb |
0.827 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
240 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-7.11 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
285 kg
|
Es gibt noch keine Bewertungen.
