Produktbeschreibung

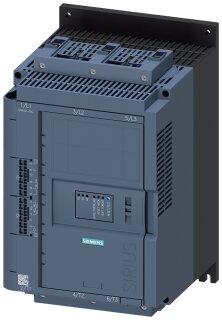

Der SIRIUS Sanftstarter 3RW5224-3AC14 ist eine elektronische Anlaufeinrichtung für Drehstrom-Asynchronmotoren mit einer Bemessungsspannung von 200 bis 480 V und einem Bemessungsstrom von 47 A. Die Steuerspannung beträgt AC 110–250 V, die Anschlüsse erfolgen über Federzugklemmen. Das Gerät verfügt über einen Analogausgang zur Prozessintegration. Die Aufstellungshöhe darf maximal 5.000 m über Normalnull betragen. Der Betriebstemperaturbereich liegt zwischen ?25 und +60 °C, wobei ab +40 °C ein Derating der Last erforderlich ist. Der Lagertransporttemperaturbereich erstreckt sich von ?40 bis +80 °C. Das Gerät erfüllt die Umweltbedingungen nach IEC 60721 für Betrieb (3K6, 3C3, 3S2, 3M6), Lagerung (1K6, 1C2, 1S2, 1M4) und Transport (2K2, 2C1, 2S1, 2M2).
Anwendungsbereiche
Typische Anwendungen sind der sanfte Hochlauf von Pumpen- und Lüftermotoren in Wasserversorgungsanlagen sowie die Drehzahlregelung in Förderanlagen und Kompressoren. Der Sanftstarter vermeidet die mechanischen und elektrischen Stoßbelastungen eines direkten Anlaufs und reduziert damit die Wartungskosten und Ausfallzeiten. Eine Lieferzeit von etwa 5 Tagen ist durchschnittlich zu erwarten. Die RoHS-Richtlinie wird seit dem 15. Februar 2018 eingehalten; das Gerät unterliegt den REACH-Informationspflichten für mehrere Stoffe wie Blei und verschiedene Organophosphate.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
6,0020 kg
|
| Artikelgewicht: |
6,0020 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
30,40 × 40,20 × 33,30 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000640 |
| Produktfamilie |
Sanftstarter 3RW52 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
304,00 x 402,00 x 333,00 mm |
| Nettogewicht |
6,002 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.02.2018 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w) Dibutylbis(pentan-2,4-dionato-O,O')zinn CAS-Nr. 22673-19-4 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produktkategorie |
Hybrid-Schaltgeräte |
| Produkt-Bezeichnung |
Sanftstarter |
| Produkttyp-Bezeichnung |
3RW52 |
| des HMI-Moduls Standard verwendbar |
3RW5980-0HS00 |
| des HMI-Moduls High Feature verwendbar |
3RW5980-0HF00 |
| des Kommunikationsmoduls PROFINET Standard verwendbar |
3RW5980-0CS00 |
| des Kommunikationsmoduls PROFIBUS verwendbar |
3RW5980-0CP00 |
| des Kommunikationsmoduls Modbus TCP verwendbar |
3RW5980-0CT00 |
| des Kommunikationsmoduls Modbus RTU verwendbar |
3RW5980-0CR00 |
| des Kommunikationsmoduls EtherNet/IP |
3RW5980-0CE00 |
| des Leistungsschalters verwendbar bei 400 V |
3RV2032-4JA10; Zuordnungsart 1, Iq = 65 kA, CLASS 10 |
| des Leistungsschalters verwendbar bei 500 V |
3RV2032-4JA10; Zuordnungsart 1, Iq = 10 kA, CLASS 10 |
| des Leistungsschalters verwendbar bei 400 V bei Wurzel-3-Schaltung |
3RV2032-4RA10; Zuordnungsart 1, Iq = 65 kA, CLASS 10 |
| des Leistungsschalters verwendbar bei 500 V bei Wurzel-3-Schaltung |
3RV2032-4RA10; Zuordnungsart 1, Iq = 10 kA, CLASS 10 |
| der gG-Sicherung verwendbar bis 690 V |
3NA3824-6; Zuordnungsart 1, Iq = 65 kA |
| der gG-Sicherung verwendbar bei Wurzel-3-Schaltung bis 500 V |
3NA3824-6; Zuordnungsart 1, Iq = 65 kA |
| der gR-Sicherung/gS-Sicherung für Halbleiterschutz verwendbar bis 690 V |
3NE1021-2; Zuordnungsart 2, Iq = 65 kA |
| der aR-Sicherung für Halbleiterschutz verwendbar bis 690 V |
3NE8024-1; Zuordnungsart 2, Iq = 65 kA |
Allgemeine technische Daten
| Startspannung [%] |
30 ... 100 % |
| Stoppspannung [%] |
50 %; fest eingestellt |
| Anlauframpenzeit des Sanftstarters |
0 ... 20 s |
| Strombegrenzungswert [%] einstellbar |
130 ... 700 % |
| CE-Kennzeichnung |
Ja |
| UL-Zulassung |
Ja |
| CSA-Zulassung |
Ja |
| HMI-High Feature |
Nein |
| wird unterstützt HMI-Standard |
Ja |
| wird unterstützt HMI-High Feature |
Ja |
| Produktausstattung integriertes Überbrückungskontaktsystem |
Ja |
| Anzahl der gesteuerten Phasen |
3 |
| für Hauptstromkreis |
100 ms
|
| für Steuerstromkreis |
100 ms
|
| Isolationsspannung Bemessungswert |
600 V
|
| Verschmutzungsgrad |
3, gemäß IEC 60947-4-2 |
| Impulsspannung Bemessungswert |
6 kV
|
| Sperrspannung des Thyristors maximal |
1 400 V |
| Servicefaktor |
1 |
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| zwischen Haupt- und Hilfsstromkreis |
600 V
|
| Schockfestigkeit |
15 g / 11 ms, ab 12 g / 11 ms mit potentiellen Kontaktabhebern |
| Schwingfestigkeit |
15 mm bis 6 Hz, 2 g bis 500 Hz |
| Gebrauchskategorie gemäß IEC 60947-4-2 |
AC 53a |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
02/15/2018 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 Melamin CAS-Nr. 108-78-1 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-Nr. 119-47-1 Dibutylbis(pentan-2,4-dionato-O,O')zinn CAS-Nr. 22673-19-4 |
| Nettogewicht pro ME |
6,002 kg
|
| Sanftanlauf |
Ja |
| Sanftauslauf |
Ja |
| Soft Torque |
Ja |
| Einstellbare Strombegrenzung |
Ja |
| Pumpenauslauf |
Ja |
| Geräteeigenschutz |
Ja |
| Motorüberlastschutz |
Ja; elektronischer Motorüberlastschutz |
| Thermistormotorschutz-Auswertung |
Nein |
| Wurzel-3-Schaltung |
Ja |
| Autoreset |
Ja |
| Hand-Reset |
Ja |
| Fern-Reset |
Ja; durch Abschalten der Steuerspeisespannung |
| Kommunikationsfunktion |
Ja |
| Betriebsmesswertanzeige |
Ja; nur in Verbindung mit speziellem Zubehör |
| Fehlerlogbuch |
Ja; nur in Verbindung mit speziellem Zubehör |
| via Software parametrierbar |
Nein |
| via Software projektierbar |
Ja |
| PROFIenergy |
Ja; in Verbindung mit Kommunikationsmodul PROFINET Standard |
| Firmware-Update |
Ja |
| abnehmbare Klemme für Steuerstromkreis |
Ja |
| Drehmomentregelung |
Nein |
| Analogausgang |
Ja; 4 ... 20 mA (default) / 0 ... 10 V (mit High Feature-HMI parametrierbar) |
Leistungselektronik
| bei 40 °C Bemessungswert |
47 A
|
| bei 50 °C Bemessungswert |
41,6 A
|
| bei 60 °C Bemessungswert |
36,2 A
|
| Bemessungswert |
200 ... 480 V |
| bei Wurzel-3-Schaltung Bemessungswert |
200 ... 480 V |
| relative negative Toleranz der Betriebsspannung |
-15 %
|
| relative positive Toleranz der Betriebsspannung |
10 %
|
| relative negative Toleranz der Betriebsspannung bei Wurzel-3-Schaltung |
-15 %
|
| relative positive Toleranz der Betriebsspannung bei Wurzel-3-Schaltung |
10 %
|
| bei 230 V bei 40 °C Bemessungswert |
11 kW
|
| bei 230 V bei Wurzel-3-Schaltung bei 40 °C Bemessungswert |
22 kW
|
| bei 400 V bei 40 °C Bemessungswert |
22 kW
|
| bei 400 V bei Wurzel-3-Schaltung bei 40 °C Bemessungswert |
45 kW
|
| Betriebsfrequenz 1 Bemessungswert |
50 Hz
|
| Betriebsfrequenz 2 Bemessungswert |
60 Hz
|
| relative negative Toleranz der Betriebsfrequenz |
-10 %
|
| relative positive Toleranz der Betriebsfrequenz |
10 %
|
| bei Drehcodierschalter auf Schalterstellung 1 |
20 A
|
| bei Drehcodierschalter auf Schalterstellung 2 |
21,8 A
|
| bei Drehcodierschalter auf Schalterstellung 3 |
23,6 A
|
| bei Drehcodierschalter auf Schalterstellung 4 |
25,4 A
|
| bei Drehcodierschalter auf Schalterstellung 5 |
27,2 A
|
| bei Drehcodierschalter auf Schalterstellung 6 |
29 A
|
| bei Drehcodierschalter auf Schalterstellung 7 |
30,8 A
|
| bei Drehcodierschalter auf Schalterstellung 8 |
32,6 A
|
| bei Drehcodierschalter auf Schalterstellung 9 |
34,4 A
|
| bei Drehcodierschalter auf Schalterstellung 10 |
36,2 A
|
| bei Drehcodierschalter auf Schalterstellung 11 |
38 A
|
| bei Drehcodierschalter auf Schalterstellung 12 |
39,8 A
|
| bei Drehcodierschalter auf Schalterstellung 13 |
41,6 A
|
| bei Drehcodierschalter auf Schalterstellung 14 |
43,4 A
|
| bei Drehcodierschalter auf Schalterstellung 15 |
45,2 A
|
| bei Drehcodierschalter auf Schalterstellung 16 |
47 A
|
| minimal |
20 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 1 |
34,6 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 2 |
37,8 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 3 |
40,9 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 4 |
44 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 5 |
47,1 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 6 |
50,2 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 7 |
53,3 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 8 |
56,5 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 9 |
59,6 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 10 |
62,7 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 11 |
65,8 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 12 |
68,9 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 13 |
72,09 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 14 |
75,2 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 15 |
78,3 A
|
| für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 16 |
81,4 A
|
| bei Wurzel-3-Schaltung minimal |
34,6 A
|
| Mindestlast [%] |
15 %; bezogen auf den kleinsten einstellbaren Ie |
| bei 40 °C nach Hochlauf |
26 W
|
| bei 50 °C nach Hochlauf |
24 W
|
| bei 60 °C nach Hochlauf |
23 W
|
| bei 40 °C während Anlauf |
606 W
|
| bei 50 °C während Anlauf |
522 W
|
| bei 60 °C während Anlauf |
438 W
|
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
AC |
| bei 50 Hz |
110 ... 250 V |
| bei 60 Hz |
110 ... 250 V |
| relative negative Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
-15 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
10 %
|
| relative negative Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
-15 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
10 %
|
| Steuerspeisespannungsfrequenz |
50 ... 60 Hz |
| relative negative Toleranz der Frequenz der Steuerspeisespannung |
-10 %
|
| relative positive Toleranz der Frequenz der Steuerspeisespannung |
10 %
|
| Steuerspeisestrom im Standby-Betrieb Bemessungswert |
30 mA
|
| Haltestrom im Bypass-Betrieb Bemessungswert |
75 mA
|
| Einschaltstrom durch schließen der Bypass-Kontakte maximal |
2,5 A
|
| Einschaltstromspitze bei Anlegen der Steuerspeisespannung maximal |
12,2 A
|
| Dauer der Einschaltstromspitze bei Anlegen der Steuerspeisespannung |
2,2 ms
|
| Ausführung des Überspannungsschutzes |
Varistor |
| Ausführung des Kurzschlussschutzes für Steuerstromkreis |
Sicherung 4 A gG (Icu=1 kA), Sicherung 6 A flink (Icu=1 kA), Leitungsschutzschalter C1 (Icu = 600 A), Leitungsschutzschalter C6 (Icu = 300 A); Gehört nicht zum Lieferumfang |
Eingänge/ Ausgänge
| Anzahl der Digitaleingänge |
1 |
| Anzahl der Digitalausgänge |
3 |
| nicht parametrierbar |
2 |
| Ausführung der Digitalausgänge |
2 Schließer (NO) / 1 Wechsler (CO) |
| Anzahl der Analogausgänge |
1 |
| bei AC-15 bei 250 V Bemessungswert |
3 A
|
| bei DC-13 bei 24 V Bemessungswert |
1 A
|
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/- 10° drehbar und nach vorne und hinten kippbar |
| Befestigungsart |
Schraubbefestigung |
| Höhe |
306 mm
|
| Breite |
185 mm
|
| Tiefe |
203 mm
|
| vorwärts |
10 mm
|
| rückwärts |
0 mm
|
| aufwärts |
100 mm
|
| abwärts |
75 mm
|
| seitwärts |
5 mm
|
| Gewicht ohne Verpackung |
5,2 kg
|
Anschlüsse/ Klemmen
| für Hauptstromkreis |
Rahmenklemme |
| für Steuerstromkreis |
Federzuganschluss |
| Breite der Anschlussschiene maximal |
25 mm
|
| bei Nutzung der vorderen Klemmstelle eindrähtig |
1x (2,5 ... 16 mm²) |
| bei Nutzung der vorderen Klemmstelle feindrähtig mit Aderendbearbeitung |
1x (2,5 ... 50 mm²) |
| bei Nutzung der vorderen Klemmstelle mehrdrähtig |
1x (10 ... 70 mm²) |
| bei Nutzung der hinteren Klemmstelle eindrähtig |
1x (2,5 ... 16 mm²) |
| für Rahmenklemme bei Nutzung der hinteren Klemmstelle |
1x (10 ... 2/0) |
| bei Nutzung beider Klemmstellen eindrähtig |
2x (2,5 ... 16 mm²) |
| bei Nutzung beider Klemmstellen feindrähtig mit Aderendbearbeitung |
2x (2,5 ... 35 mm²) |
| bei Nutzung beider Klemmstellen mehrdrähtig |
2x (6 ... 16 mm²), 2x (10 ... 50 mm²) |
| bei Nutzung der hinteren Klemmstelle feindrähtig mit Aderendbearbeitung |
1x (2,5 ... 50 mm²) |
| bei Nutzung der hinteren Klemmstelle mehrdrähtig |
1x (10 ... 70 mm²) |
| für Steuerstromkreis eindrähtig |
2x (0,25 ... 1,5 mm²) |
| für Steuerstromkreis feindrähtig mit Aderendbearbeitung |
2x (0,25 ... 1,5 mm²) |
| bei AWG-Leitungen für Steuerstromkreis eindrähtig |
2x (24 ... 16) |
| bei AWG-Leitungen für Steuerstromkreis feindrähtig mit Aderendbearbeitung |
2x (24 ... 16) |
| zwischen Sanftstarter und Motor maximal |
800 m
|
| an den Digitaleingängen bei AC maximal |
100 m
|
| für Hauptkontakte bei Schraubanschluss |
4,5 ... 6 N·m |
| für Hilfs- und Steuerkontakte bei Schraubanschluss |
0,8 ... 1,2 N·m |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
5 000 m |
| während Betrieb |
-25 ... +60 °C; ab 40 °C bitte Derating beachten |
| während Lagerung und Transport |
-40 ... +80 °C |
| während Betrieb gemäß IEC 60721 |
3K6 (keine Eisbildung, Betauung nur gelegentlich), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen), 3M6 |
| während Lagerung gemäß IEC 60721 |
1K6 (Betauung nur gelegentlich), 1C2 (kein Salznebel), 1S2 (Sand darf nicht in die Geräte gelangen), 1M4 |
| während Transport gemäß IEC 60721 |
2K2, 2C1, 2S1, 2M2 (max. Fallhöhe 0,3 m) |
Elektromagnetische Verträglichkeit
| EMV-Störaussendung |
gemäß IEC 60947-4-2: Class A |
Kommunikation/ Protokoll
| PROFINET Standard |
Ja |
| EtherNet/IP |
Ja |
| Modbus RTU |
Ja |
| Modbus TCP |
Ja |
| PROFIBUS |
Ja |
UL/CSA Bemessungsdaten
| — bei 460/480 V gemäß UL |
Siemens-Typ: 3RV2742, max.70A or 3VA51, max. 90A; Iq = 5 kA |
| — 60/480 V gemäß UL |
Siemens-Typ: 3VA51, max. 60A; Iq max = 65 kA |
| — bei 460/480 V bei Wurzel-3-Schaltung gemäß UL |
Siemens-Typ: 3VA51, max. 90A; Iq = 5 kA |
| — 60/480 V bei Wurzel-3-Schaltung gemäß UL |
Siemens-Typ: 3VA51, max. 60A; Iq max = 65 kA |
| — bei 575/600 V gemäß UL |
Siemens-Typ: 3RV2742, max.70A or 3VA51, max. 90A; Iq = 5 kA |
| — bei 575/600 V bei Wurzel-3-Schaltung gemäß UL |
Siemens-Typ: 3VA51, max. 90A; Iq = 5 kA |
| — bei Standard Faults verwendbar bis 575/600 V gemäß UL |
Typ: Class RK5 / K5, max. 175 A; Iq = 5 kA |
| — bei High Faults verwendbar bis 575/600 V gemäß UL |
Typ: Class J / L, max. 175 A; Iq = 100 kA |
| — bei Standard Faults verwendbar bei Wurzel-3-Schaltung bis 575/600 V gemäß UL |
Typ: Class RK5 / K5, max. 175 A; Iq = 5 kA |
| — bei High Faults verwendbar bei Wurzel-3-Schaltung bis 575/600 V gemäß UL |
Typ: Class J / L, max. 175 A; Iq = 100 kA |
| bei 200/208 V bei 50 °C Bemessungswert |
10 hp |
| bei 220/230 V bei 50 °C Bemessungswert |
10 hp |
| bei 460/480 V bei 50 °C Bemessungswert |
30 hp |
| bei 200/208 V bei Wurzel-3-Schaltung bei 50 °C Bemessungswert |
20 hp |
| bei 220/230 V bei Wurzel-3-Schaltung bei 50 °C Bemessungswert |
25 hp |
| bei 460/480 V bei Wurzel-3-Schaltung bei 50 °C Bemessungswert |
50 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
R300-B300 |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP00; IP20 mit Abdeckung |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne mit Abdeckung |
| Treibhauspotential [CO2 eq] / während Herstellung |
67.7 kg
|
| Treibhauspotenzial [CO2 eq] / während Vertrieb |
1.84 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
242 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-15.7 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
296 kg
|
Es gibt noch keine Bewertungen.
