Produktbeschreibung

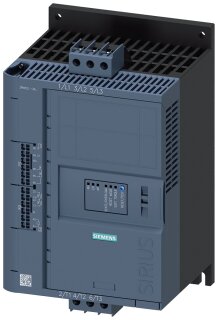

Der Sanftstarter 3RW52 steuert drei Phasen und hat ein integriertes Überbrückungskontaktsystem. Der Bemessungsbetriebsstrom beträgt 18 A bei 40 °C, die Betriebsspannung 200 ... 600 V bei 50 Hz bzw. 60 Hz. Der Motorstrom ist über Drehcodierschalter von 7,5 A bis 18 A einstellbar. Funktionen sind unter anderem Sanftanlauf, Sanftauslauf, Soft Torque, einstellbare Strombegrenzung, elektronischer Motorüberlastschutz und ein Analogausgang mit 4 ... 20 mA (default) bzw. 0 ... 10 V.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Bayern
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
2,3000 kg
|
| Artikelgewicht: |
2,3000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
37,50 × 28,50 × 28,50 cm |
Technische Daten
Allgemeine technische Daten
| Startspannung [%] |
30 ... 100 % |
| Stoppspannung [%] |
50 %; fest eingestellt |
| Anlauframpenzeit des Sanftstarters |
0 ... 20 s |
| Strombegrenzungswert [%] einstellbar |
130 ... 700 % |
| Eignungsnachweis, CE-Kennzeichnung |
Ja |
| Eignungsnachweis, UL-Zulassung |
Ja |
| Eignungsnachweis, CSA-Zulassung |
Ja |
| Produktbestandteil, HMI-High Feature |
Nein |
| Produktbestandteil, wird unterstützt HMI-Standard |
Ja |
| Produktbestandteil, wird unterstützt HMI-High Feature |
Ja |
| Produktausstattung integriertes Überbrückungskontaktsystem |
Ja |
| Anzahl der gesteuerten Phasen |
3 |
| Überbrückungszeit bei Netzausfall, für Hauptstromkreis |
100 ms
|
| Überbrückungszeit bei Netzausfall, für Steuerstromkreis |
100 ms
|
| Isolationsspannung Bemessungswert |
600 V
|
| Verschmutzungsgrad |
3, gemäß IEC 60947-4-2 |
| Impulsspannung Bemessungswert |
6 kV
|
| Sperrspannung des Thyristors maximal |
1 600 V |
| Servicefaktor |
1 |
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| maximal zulässige Spannung für sichere Trennung, zwischen Haupt- und Hilfsstromkreis |
600 V
|
| Schockfestigkeit |
15 g / 11 ms, ab 12 g / 11 ms mit potentiellen Kontaktabhebern |
| Schwingfestigkeit |
15 mm bis 6 Hz, 2 g bis 500 Hz |
| Gebrauchskategorie gemäß IEC 60947-4-2 |
AC 53a |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
02/15/2018 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 Melamin CAS-Nr. 108-78-1 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-Nr. 119-47-1 Dibutylbis(pentan-2,4-dionato-O,O')zinn CAS-Nr. 22673-19-4 Dibortrioxid CAS-Nr. 1303-86-2 Perfluorbutansulfonsäure (PFBS) und ihre Salze CAS-Nr. - |
| Nettogewicht pro ME |
1,101 kg
|
| Produktfunktion, Sanftanlauf |
Ja |
| Produktfunktion, Sanftauslauf |
Ja |
| Produktfunktion, Soft Torque |
Ja |
| Produktfunktion, Einstellbare Strombegrenzung |
Ja |
| Produktfunktion, Pumpenauslauf |
Ja |
| Produktfunktion, Geräteeigenschutz |
Ja |
| Produktfunktion, Motorüberlastschutz |
Ja; elektronischer Motorüberlastschutz |
| Produktfunktion, Thermistormotorschutz-Auswertung |
Nein |
| Produktfunktion, Wurzel-3-Schaltung |
Ja |
| Produktfunktion, Autoreset |
Ja |
| Produktfunktion, Hand-Reset |
Ja |
| Produktfunktion, Fern-Reset |
Ja; durch Abschalten der Steuerspeisespannung |
| Produktfunktion, Kommunikationsfunktion |
Ja |
| Produktfunktion, Betriebsmesswertanzeige |
Ja; nur in Verbindung mit speziellem Zubehör |
| Produktfunktion, Fehlerlogbuch |
Ja; nur in Verbindung mit speziellem Zubehör |
| Produktfunktion, via Software parametrierbar |
Nein |
| Produktfunktion, via Software projektierbar |
Ja |
| Produktfunktion, PROFIenergy |
Ja; in Verbindung mit Kommunikationsmodul PROFINET Standard |
| Produktfunktion, Firmware-Update |
Ja |
| Produktfunktion, abnehmbare Klemme für Steuerstromkreis |
Ja |
| Produktfunktion, Drehmomentregelung |
Nein |
| Produktfunktion, Analogausgang |
Ja; 4 ... 20 mA (default) / 0 ... 10 V (mit High Feature-HMI parametrierbar) |
Leistungselektronik
| Betriebsstrom, bei 40 °C Bemessungswert |
18 A
|
| Betriebsstrom, bei 50 °C Bemessungswert |
15,9 A
|
| Betriebsstrom, bei 60 °C Bemessungswert |
13,8 A
|
| Betriebsstrom bei Wurzel-3-Schaltung, bei 40 °C Bemessungswert |
31,5 A
|
| Betriebsstrom bei Wurzel-3-Schaltung, bei 50 °C Bemessungswert |
28 A
|
| Betriebsstrom bei Wurzel-3-Schaltung, bei 60 °C Bemessungswert |
23,9 A
|
| Betriebsspannung, Bemessungswert |
200 ... 600 V |
| Betriebsspannung, bei Wurzel-3-Schaltung Bemessungswert |
200 ... 600 V |
| relative negative Toleranz der Betriebsspannung |
-15 %
|
| relative positive Toleranz der Betriebsspannung |
10 %
|
| relative negative Toleranz der Betriebsspannung bei Wurzel-3-Schaltung |
-15 %
|
| relative positive Toleranz der Betriebsspannung bei Wurzel- 3-Schaltung |
10 %
|
| Betriebsleistung für Drehstrommotor, bei 230 V bei 40 °C Bemessungswert |
4 kW
|
| Betriebsleistung für Drehstrommotor, bei 230 V bei Wurzel-3-Schaltung bei 40 °C Bemessungswert |
7,5 kW
|
| Betriebsleistung für Drehstrommotor, bei 400 V bei 40 °C Bemessungswert |
7,5 kW
|
| Betriebsleistung für Drehstrommotor, bei 400 V bei Wurzel-3-Schaltung bei 40 °C Bemessungswert |
15 kW
|
| Betriebsleistung für Drehstrommotor, bei 500 V bei 40 °C Bemessungswert |
11 kW
|
| Betriebsleistung für Drehstrommotor, bei 500 V bei Wurzel-3-Schaltung bei 40 °C Bemessungswert |
18,5 kW
|
| Betriebsfrequenz 1 Bemessungswert |
50 Hz
|
| Betriebsfrequenz 2 Bemessungswert |
60 Hz
|
| relative negative Toleranz der Betriebsfrequenz |
-10 %
|
| relative positive Toleranz der Betriebsfrequenz |
10 %
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 1 |
7,5 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 2 |
8,2 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 3 |
8,9 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 4 |
9,6 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 5 |
10,3 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 6 |
11 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 7 |
11,7 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 8 |
12,4 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 9 |
13,1 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 10 |
13,8 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 11 |
14,5 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 12 |
15,2 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 13 |
15,9 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 14 |
16,6 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 15 |
17,3 A
|
| einstellbarer Motorstrom, bei Drehcodierschalter auf Schalterstellung 16 |
18 A
|
| einstellbarer Motorstrom, minimal |
7,5 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 1 |
13 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 2 |
14,2 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 3 |
15,4 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 4 |
16,6 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 5 |
17,8 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 6 |
19,1 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 7 |
20,3 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 8 |
21,5 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 9 |
22,7 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 10 |
23,9 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 11 |
25,1 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 12 |
26,3 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 13 |
27,5 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 14 |
28,8 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 15 |
30 A
|
| einstellbarer Motorstrom, für Wurzel-3-Schaltung bei Drehcodierschalter auf Schalterstellung 16 |
31,2 A
|
| einstellbarer Motorstrom, bei Wurzel-3-Schaltung minimal |
13 A
|
| Mindestlast [%] |
15 %; bezogen auf den kleinsten einstellbaren Ie |
| Verlustleistung [W] bei Bemessungswert Strom bei AC, bei 40 °C nach Hochlauf |
17 W
|
| Verlustleistung [W] bei Bemessungswert Strom bei AC, bei 50 °C nach Hochlauf |
17 W
|
| Verlustleistung [W] bei Bemessungswert Strom bei AC, bei 60 °C nach Hochlauf |
16 W
|
| Verlustleistung [W] bei AC bei Strombegrenzung 350 %, bei 40 °C während Anlauf |
276 W
|
| Verlustleistung [W] bei AC bei Strombegrenzung 350 %, bei 50 °C während Anlauf |
241 W
|
| Verlustleistung [W] bei AC bei Strombegrenzung 350 %, bei 60 °C während Anlauf |
200 W
|
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
AC/DC |
| Steuerspeisespannung bei AC, bei 50 Hz Bemessungswert |
24 V
|
| Steuerspeisespannung bei AC, bei 60 Hz Bemessungswert |
24 V
|
| relative negative Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
20 %
|
| relative negative Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
20 %
|
| Steuerspeisespannungsfrequenz |
50 ... 60 Hz |
| relative negative Toleranz der Frequenz der Steuerspeisespannung |
-10 %
|
| relative positive Toleranz der Frequenz der Steuerspeisespannung |
10 %
|
| Steuerspeisespannung bei DC Bemessungswert |
24 V
|
| relative negative Toleranz der Steuerspeisespannung bei DC |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei DC |
20 %
|
| Steuerspeisestrom im Standby-Betrieb Bemessungswert |
160 mA
|
| Haltestrom im Bypass-Betrieb Bemessungswert |
360 mA
|
| Einschaltstrom durch schließen der Bypass-Kontakte maximal |
0,75 A
|
| Einschaltstromspitze bei Anlegen der Steuerspeisespannung maximal |
3,3 A
|
| Dauer der Einschaltstromspitze bei Anlegen der Steuerspeisespannung |
12,1 ms
|
| Ausführung des Überspannungsschutzes |
Varistor |
| Ausführung des Kurzschlussschutzes für Steuerstromkreis |
Sicherung 4 A gG (Icu=1 kA), Sicherung 6 A flink (Icu=1 kA), Leitungsschutzschalter C1 (Icu = 600 A), Leitungsschutzschalter C6 (Icu = 300 A); Gehört nicht zum Lieferumfang |
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produktkategorie |
Hybrid-Schaltgeräte |
| Produkt-Bezeichnung |
Sanftstarter |
| Produkttyp-Bezeichnung |
3RW52 |
| Hersteller-Artikelnummer, des HMI-Moduls Standard verwendbar |
3RW5980-0HS00 |
| Hersteller-Artikelnummer, des HMI-Moduls High Feature verwendbar |
3RW5980-0HF00 |
| Hersteller-Artikelnummer, des Kommunikationsmoduls PROFINET Standard verwendbar |
3RW5980-0CS00 |
| Hersteller-Artikelnummer, des Kommunikationsmoduls PROFIBUS verwendbar |
3RW5980-0CP00 |
| Hersteller-Artikelnummer, des Kommunikationsmoduls Modbus TCP verwendbar |
3RW5980-0CT00 |
| Hersteller-Artikelnummer, des Kommunikationsmoduls Modbus RTU verwendbar |
3RW5980-0CR00 |
| Hersteller-Artikelnummer, des Kommunikationsmoduls EtherNet/IP |
3RW5980-0CE00 |
| Hersteller-Artikelnummer, des Leistungsschalters verwendbar bei 400 V |
3RV2032-4DA10; Zuordnungsart 1, Iq = 65 kA, CLASS 10 |
| Hersteller-Artikelnummer, des Leistungsschalters verwendbar bei 500 V |
3RV2032-4DA10; Zuordnungsart 1, Iq = 15 kA, CLASS 10 |
| Hersteller-Artikelnummer, des Leistungsschalters verwendbar bei 400 V bei Wurzel- 3-Schaltung |
3RV2032-4EA10; Zuordnungsart 1, Iq = 65 kA, CLASS 10 |
| Hersteller-Artikelnummer, des Leistungsschalters verwendbar bei 500 V bei Wurzel- 3-Schaltung |
3RV2032-4EA10; Zuordnungsart 1, Iq = 15 kA, CLASS 10 |
| Hersteller-Artikelnummer, der gG-Sicherung verwendbar bis 690 V |
3NA3820-6; Zuordnungsart 1, Iq = 65 kA |
| Hersteller-Artikelnummer, der gG-Sicherung verwendbar bei Wurzel-3-Schaltung bis 500 V |
3NA3820-6; Zuordnungsart 1, Iq = 65 kA |
| Hersteller-Artikelnummer, der gR-Sicherung/gS-Sicherung für Halbleiterschutz verwendbar bis 690 V |
3NE1802-0; Zuordnungsart 2, Iq = 65 kA |
| Hersteller-Artikelnummer, der aR-Sicherung für Halbleiterschutz verwendbar bis 690 V |
3NE8020-1; Zuordnungsart 2, Iq = 65 kA |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/- 10° drehbar und nach vorne und hinten kippbar |
| Befestigungsart |
Schraubbefestigung |
| Höhe |
275 mm
|
| Breite |
170 mm
|
| Tiefe |
152 mm
|
| einzuhaltender Abstand bei Reihenmontage, vorwärts |
10 mm
|
| einzuhaltender Abstand bei Reihenmontage, rückwärts |
0 mm
|
| einzuhaltender Abstand bei Reihenmontage, aufwärts |
100 mm
|
| einzuhaltender Abstand bei Reihenmontage, abwärts |
75 mm
|
| einzuhaltender Abstand bei Reihenmontage, seitwärts |
5 mm
|
| Gewicht ohne Verpackung |
2,1 kg
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, für Steuerstromkreis |
Federzuganschluss |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, eindrähtig |
2x (1,0 ... 2,5 mm²), 2x (2,5 ... 10 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, feindrähtig mit Aderendbearbeitung |
2x (1,0 ... 2,5 mm²), 2x (2,5 ... 6,0 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hauptstromkreis eindrähtig |
2x (16 ... 12), 2x (14 ... 8) |
| Art der anschließbaren Leiterquerschnitte, für Steuerstromkreis eindrähtig |
2x (0,25 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Steuerstromkreis feindrähtig mit Aderendbearbeitung |
2x (0,25 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Steuerstromkreis eindrähtig |
2x (24 ... 16) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Steuerstromkreis feindrähtig mit Aderendbearbeitung |
2x (24 ... 16) |
| Leitungslänge, zwischen Sanftstarter und Motor maximal |
800 m
|
| Leitungslänge, an den Digitaleingängen bei AC maximal |
100 m
|
| Leitungslänge, an den Digitaleingängen bei DC maximal |
1 000 m |
| Anzugsdrehmoment, für Hauptkontakte bei Schraubanschluss |
2 ... 2,5 N·m |
| Anzugsdrehmoment, für Hilfs- und Steuerkontakte bei Schraubanschluss |
0,8 ... 1,2 N·m |
| Anzugsdrehmoment [lbf·in], für Hauptkontakte bei Schraubanschluss |
18 ... 22 lbf·in |
| Anzugsdrehmoment [lbf·in], für Hilfs- und Steuerkontakte bei Schraubanschluss |
7 ... 10,3 lbf·in |
Eingänge/ Ausgänge
| Anzahl der Digitaleingänge |
1 |
| Anzahl der Digitalausgänge |
3 |
| Anzahl der Digitalausgänge, nicht parametrierbar |
2 |
| Ausführung der Digitalausgänge |
2 Schließer (NO) / 1 Wechsler (CO) |
| Anzahl der Analogausgänge |
1 |
| Schaltvermögen Strom der Relaisausgänge, bei AC-15 bei 250 V Bemessungswert |
3 A
|
| Schaltvermögen Strom der Relaisausgänge, bei DC-13 bei 24 V Bemessungswert |
1 A
|
Elektromagnetische Verträglichkeit
| EMV-Störaussendung |
gemäß IEC 60947-4-2: Class A |
Kommunikation/ Protokoll
| Kommunikationsmodul wird unterstützt, PROFINET Standard |
Ja |
| Kommunikationsmodul wird unterstützt, EtherNet/IP |
Ja |
| Kommunikationsmodul wird unterstützt, Modbus RTU |
Ja |
| Kommunikationsmodul wird unterstützt, Modbus TCP |
Ja |
| Kommunikationsmodul wird unterstützt, PROFIBUS |
Ja |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
5 000 m |
| Umgebungstemperatur, während Betrieb |
-25 ... +60 °C; ab 40 °C bitte Derating beachten |
| Umgebungstemperatur, während Lagerung und Transport |
-40 ... +80 °C |
| Umweltkategorie, während Betrieb gemäß IEC 60721 |
3K6 (keine Eisbildung, Betauung nur gelegentlich), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen), 3M6 |
| Umweltkategorie, während Lagerung gemäß IEC 60721 |
1K6 (Betauung nur gelegentlich), 1C2 (kein Salznebel), 1S2 (Sand darf nicht in die Geräte gelangen), 1M4 |
| Umweltkategorie, während Transport gemäß IEC 60721 |
2K2, 2C1, 2S1, 2M2 (max. Fallhöhe 0,3 m) |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
UL/CSA Bemessungsdaten
| Hersteller-Artikelnummer, des Leistungsschalters bei Standard Faults verwendbar, bei 460/480 V gemäß UL |
Siemens-Typ: 3RV2742, max.60A or 3VA51, max. 60A; Iq = 5 kA |
| Hersteller-Artikelnummer, des Leistungsschalters bei Standard Faults verwendbar, 60/480 V gemäß UL |
Siemens-Typ: 3RV2742, max.30A or 3VA51, max. 35A; Iq max = 65 kA |
| Hersteller-Artikelnummer, des Leistungsschalters bei Standard Faults verwendbar, bei 460/480 V bei Wurzel-3-Schaltung gemäß UL |
Siemens-Typ: 3RV2742, max.60A or 3VA51, max. 60A; Iq = 5 kA |
| Hersteller-Artikelnummer, des Leistungsschalters bei Standard Faults verwendbar, 60/480 V bei Wurzel-3-Schaltung gemäß UL |
Siemens-Typ: 3VA51, max. 35A; Iq max = 65 kA |
| Hersteller-Artikelnummer, des Leistungsschalters bei Standard Faults verwendbar, bei 575/600 V gemäß UL |
Siemens-Typ: 3RV2742, max.60A or 3VA51, max. 60A; Iq = 5 kA |
| Hersteller-Artikelnummer, des Leistungsschalters bei Standard Faults verwendbar, bei 575/600 V bei Wurzel-3-Schaltung gemäß UL |
Siemens-Typ: 3RV2742, max.60A or 3VA51, max. 60A; Iq = 5 kA |
| Hersteller-Artikelnummer, der Sicherung, bei Standard Faults verwendbar bis 575/600 V gemäß UL |
Typ: Class RK5 / K5, max. 70 A; Iq = 5 kA |
| Hersteller-Artikelnummer, der Sicherung, bei High Faults verwendbar bis 575/600 V gemäß UL |
Typ: Class J / L, max. 70 A; Iq = 100 kA |
| Hersteller-Artikelnummer, der Sicherung, bei Standard Faults verwendbar bei Wurzel-3- Schaltung bis 575/600 V gemäß UL |
Typ: Class RK5 / K5, max. 70 A; Iq = 5 kA |
| Hersteller-Artikelnummer, der Sicherung, bei High Faults verwendbar bei Wurzel-3-Schaltung bis 575/600 V gemäß UL |
Typ: Class J / L, max. 70 A; Iq = 100 kA |
| Betriebsleistung [hp] für Drehstrommotor, bei 200/208 V bei 50 °C Bemessungswert |
3 hp |
| Betriebsleistung [hp] für Drehstrommotor, bei 220/230 V bei 50 °C Bemessungswert |
5 hp |
| Betriebsleistung [hp] für Drehstrommotor, bei 460/480 V bei 50 °C Bemessungswert |
10 hp |
| Betriebsleistung [hp] für Drehstrommotor, bei 575/600 V bei 50 °C Bemessungswert |
10 hp |
| Betriebsleistung [hp] für Drehstrommotor, bei 200/208 V bei Wurzel-3-Schaltung bei 50 °C Bemessungswert |
7,5 hp |
| Betriebsleistung [hp] für Drehstrommotor, bei 220/230 V bei Wurzel-3-Schaltung bei 50 °C Bemessungswert |
7,5 hp |
| Betriebsleistung [hp] für Drehstrommotor, bei 460/480 V bei Wurzel-3-Schaltung bei 50 °C Bemessungswert |
20 hp |
| Betriebsleistung [hp] für Drehstrommotor, bei 575/600 V bei Wurzel-3-Schaltung bei 50 °C Bemessungswert |
25 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
R300-B300 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000640 |
| Produktfamilie |
Sanftstarter 3RW52 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
375,00 x 285,00 x 285,00 mm |
| Nettogewicht |
2,3 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.02.2018 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w) Perfluorbutansulfonsäure (PFBS) und ihre Salze lblREACHCasNo0211 > 0,1 % (w / w) Dibutylbis(pentan-2,4-dionato-O,O')zinn CAS-Nr. 22673-19-4 > 0,1 % (w / w) Dibortrioxid CAS-Nr. 1303-86-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Es gibt noch keine Bewertungen.
