Produktbeschreibung

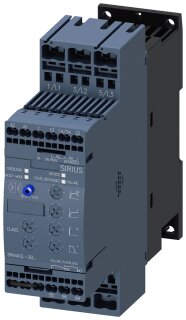

Der SIRIUS Sanftstarter 3RW4027-2BB14 ist eine elektromechanische Anlauffeinsteuerung für Drehstrommotoren bis 15 kW bei 400 V. Der Sanftstarter arbeitet mit einer Bemessungsspannung von 480 V AC und einer Steuerspannung von 110 bis 230 V AC/DC. Die Strombelastbarkeit beträgt 32 A mit einer Derating-Temperatur von 40 °C. Das Gerät ist ausgestattet mit Federzugklemmen für eine sichere und wartungsarme Verschraubung. Die Schutzart IP20 mit Fingersicherheit bietet frontseitigen Berührungsschutz gemäß IEC 60529. Der Betriebstemperaturbereich erstreckt sich von minus 25 bis plus 60 Grad Celsius, die Lagertemperatur von minus 40 bis plus 80 Grad Celsius.
Anwendungsbereiche
In Schaltschränken für Förderanlagen ermöglicht der Sanftstarter einen stoßfreien Motorstart mit Begrenzung des Anlaufstroms, wodurch Spannungsspitzen und mechanische Belastung reduziert werden. Bei Verpackungsmaschinen schützt die sanfte Hochfahrfunktion angetriebene Komponenten vor Verschleiß und verlängert die Lebensdauer.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Schützen bietet der Sanftstarter eine kontinuierliche Strombegrenzung während des Anfahrvorgangs statt eines einfachen Ein-Aus-Schaltens. Die Montage in Hutschienen-Schaltschränken ist Standard; das Nettogewicht beträgt 0,76 kg. Das Gerät entspricht den RoHS- und REACH-Richtlinien und unterliegt der Rücknahmepflicht für Elektroschrott nach 2012/19/EU.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,7600 kg
|
| Artikelgewicht: |
0,7600 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,00 × 15,00 × 15,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000640 |
| Produktfamilie |
Sanftstarter 3RW40 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
100,00 x 150,00 x 150,00 mm |
| Nettogewicht |
0,76 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w) Dibortrioxid CAS-Nr. 1303-86-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Allgemeine technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Sanftstarter |
| integriertes Überbrückungskontaktsystem |
Ja |
| Thyristoren |
Ja |
| Geräteeigenschutz |
Ja |
| Motorüberlastschutz |
Ja |
| Thermistormotorschutz-Auswertung |
Nein |
| Reset extern |
Ja |
| Einstellbare Strombegrenzung |
Ja |
| Wurzel-3-Schaltung |
Nein |
| Produktbestandteil Ausgang für Motorbremse |
Nein |
| Isolationsspannung Bemessungswert |
600 V
|
| Verschmutzungsgrad |
3, gemäß IEC 60947-4-2 |
| Sperrspannung des Thyristors maximal |
1 600 V |
| Referenzkennzeichen gemäß DIN EN 61346-2 |
Q |
| Referenzkennzeichen gemäß DIN 40719 erweitert gemäß IEC 204-2 gemäß IEC 750 |
G |
Leistungselektronik
| bei 40 °C Bemessungswert |
32 A
|
| bei 50 °C Bemessungswert |
29 A
|
| bei 60 °C Bemessungswert |
26 A
|
| — bei Standardschaltung bei 40 °C Bemessungswert |
7,5 kW
|
| abgegebene mechanische Leistung [hp] für 3-phasigen Drehstrommotor bei 200/208 V bei Standardschaltung bei 50 °C Bemessungswert |
7,5 hp |
| Betriebsfrequenz Bemessungswert |
50 ... 60 Hz |
| relative negative Toleranz der Betriebsfrequenz |
-10 %
|
| relative positive Toleranz der Betriebsfrequenz |
10 %
|
| Betriebsspannung bei Standardschaltung Bemessungswert |
200 ... 480 V |
| relative negative Toleranz der Betriebsspannung bei Standardschaltung |
-15 %
|
| relative positive Toleranz der Betriebsspannung bei Standardschaltung |
10 %
|
| Mindestlast [%] |
20 %
|
| einstellbarer Motorstrom für Motorüberlastschutz minimaler Nennwert |
17 A
|
| Dauerbetriebsstrom [% von Ie] bei 40 °C |
115 %
|
| Verlustleistung [W] bei Betriebsstrom bei 40 °C während Betrieb typisch |
13 W
|
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
AC/DC |
| Steuerspeisespannungsfrequenz 1 Bemessungswert |
50 Hz
|
| Steuerspeisespannungsfrequenz 2 Bemessungswert |
60 Hz
|
| relative negative Toleranz der Frequenz der Steuerspeisespannung |
-10 %
|
| relative positive Toleranz der Frequenz der Steuerspeisespannung |
10 %
|
| Steuerspeisespannung 1 bei AC bei 50 Hz |
110 ... 230 V |
| Steuerspeisespannung 1 bei AC bei 60 Hz |
110 ... 230 V |
| relative negative Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
-15 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
10 %
|
| relative negative Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
-15 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
10 %
|
| Steuerspeisespannung 1 bei DC |
110 ... 230 V |
| relative negative Toleranz der Steuerspeisespannung bei DC |
-15 %
|
| relative positive Toleranz der Steuerspeisespannung bei DC |
10 %
|
| Ausführung der Anzeige für Fehlersignal |
rot |
Mechanische Daten
| Baugröße des Motorsteuergeräts |
S0 |
| Breite |
45 mm
|
| Höhe |
150 mm
|
| Tiefe |
155 mm
|
| Befestigungsart |
Schraub- und Schnappbefestigung |
| Einbaulage |
Mit Zusatzlüfter: bei senkrechter Montageebene +/-90° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar. Ohne Zusatzlüfter: bei senkrechter Montageebene +/-10° drehbar, bei senkrechter Montageebene +/- 10° nach vorne und hinten kippbar |
| aufwärts |
60 mm
|
| seitwärts |
15 mm
|
| abwärts |
40 mm
|
| Leitungslänge maximal |
300 m
|
| Polzahl für Hauptstromkreis |
3 |
Anschlüsse/ Klemmen
| für Hauptstromkreis |
Federzuganschluss |
| für Hilfs- und Steuerstromkreis |
Federzuganschluss |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
2 |
| Anzahl der Wechsler für Hilfskontakte |
1 |
| eindrähtig |
2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), max. 1x 10 mm² |
| feindrähtig mit Aderendbearbeitung |
2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²) |
| bei Nutzung der vorderen Klemmstelle |
1x 8, 2x (16 ... 10) |
| für Hauptkontakte |
16 ... 10, 1x 8 |
| für Hilfskontakte |
2x (24 ... 14) |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN |
5 000 m |
| während Transport gemäß IEC 60721 |
2K2, 2C1, 2S1, 2M2 (max. Fallhöhe 0,3 m) |
| während Lagerung gemäß IEC 60721 |
1K6 (Betauung nur gelegentlich), 1C2 (kein Salznebel), 1S2 (Sand darf nicht in die Geräte gelangen), 1M4 |
| während Betrieb gemäß IEC 60721 |
3K6 (keine Eisbildung, keine Betauung), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen), 3M6 |
| während Betrieb |
-25 ... +60 °C |
| während Lagerung |
-40 ... +80 °C |
| Derating-Temperatur |
40 °C |
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
UL/CSA Bemessungsdaten
| — bei Standardschaltung bei 50 °C Bemessungswert |
7,5 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
B300 / R300 |
| Treibhauspotential [CO2 eq] / während Herstellung |
4.24 kg
|
| Treibhauspotenzial [CO2 eq] / während Vertrieb |
0.207 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
117 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-0.229 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
121 kg
|
