Produktbeschreibung

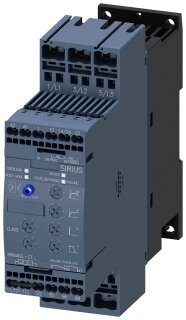

Der SIRIUS Sanftstarter 3RW4026-2TB05 ist ein elektronischer Starter für Asynchronmotoren mit einer Bemessungsleistung von 15 kW bei 500 V. Das Gerät verfügt über einen Bemessungsstrom von 25 A und ist für die Spannung 400–600 V AC ausgelegt. Die Steuerspannung liegt bei AC/DC 24 V. Die Anschlüsse sind als Federzugklemmen ausgeführt, die werkzeugarme Verdrahtung ermöglichen. Der integrierte Thermistormotorschutz überwacht die Motortemperatur und schützt vor Überlast und thermischer Überbelastung ohne zusätzliche externe Kontaktoren. Die Schutzart ist IP20 frontseitig; der Temperaturbereich während des Betriebs liegt zwischen ?25 °C und +60 °C, die Derating-Temperatur beträgt 40 °C. Das Gerät ist für eine Aufstellungshöhe bis 5000 m über NN zugelassen und erfüllt die Lagerungsnorm IEC 60721-1K6 sowie die Betriebsbedingungen 3K6 ohne Eisbildung und Betauung. Typische
Anwendungsbereiche
Einsatzbereiche sind die sanfte Hochfahrt in Verpackungsmaschinen, Pumpenantrieben und Förderanlagen, wo eine kontrollierte Anfahrbeschleunigung Stoßbelastungen auf Getriebe und Kupplungen reduziert. Auch in Druckluft-Kompressoren und Ventilatoranlagen wird die 3RW40-Baureihe zur Strombedarfsreduktion eingesetzt.
Vorteile gegenüber Alternativen
Im Unterschied zu direktem Netzstart mit Schützkombinationen ermöglicht der Sanftstarter eine elektronische, stufenlose Spannungsrampe und reduziert damit Stromspitzen und mechanische Beanspruchung erheblich. Die Lieferzeit beträgt 5 Arbeitstage, das Nettogewicht liegt bei 0,72 kg.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,7200 kg
|
| Artikelgewicht: |
0,7200 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
18,40 × 21,00 × 5,80 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000640 |
| Produktfamilie |
Sanftstarter 3RW40 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
184,00 x 210,00 x 58,00 mm |
| Nettogewicht |
0,72 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w) Dibortrioxid CAS-Nr. 1303-86-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Allgemeine technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Sanftstarter |
| integriertes Überbrückungskontaktsystem |
Ja |
| Thyristoren |
Ja |
| Geräteeigenschutz |
Ja |
| Motorüberlastschutz |
Ja |
| Thermistormotorschutz-Auswertung |
Ja |
| Reset extern |
Ja |
| Einstellbare Strombegrenzung |
Ja |
| Wurzel-3-Schaltung |
Nein |
| Produktbestandteil Ausgang für Motorbremse |
Nein |
| Isolationsspannung Bemessungswert |
600 V
|
| Verschmutzungsgrad |
3, gemäß IEC 60947-4-2 |
| Sperrspannung des Thyristors maximal |
1 600 V |
| Referenzkennzeichen gemäß DIN EN 61346-2 |
Q |
| Referenzkennzeichen gemäß DIN 40719 erweitert gemäß IEC 204-2 gemäß IEC 750 |
G |
Leistungselektronik
| bei 40 °C Bemessungswert |
25 A
|
| bei 50 °C Bemessungswert |
23 A
|
| bei 60 °C Bemessungswert |
21 A
|
| — bei Standardschaltung bei 40 °C Bemessungswert |
11 kW
|
| Betriebsfrequenz Bemessungswert |
50 ... 60 Hz |
| relative negative Toleranz der Betriebsfrequenz |
-10 %
|
| relative positive Toleranz der Betriebsfrequenz |
10 %
|
| Betriebsspannung bei Standardschaltung Bemessungswert |
400 ... 600 V |
| relative negative Toleranz der Betriebsspannung bei Standardschaltung |
-15 %
|
| relative positive Toleranz der Betriebsspannung bei Standardschaltung |
10 %
|
| Mindestlast [%] |
20 %
|
| einstellbarer Motorstrom für Motorüberlastschutz minimaler Nennwert |
10 A
|
| Dauerbetriebsstrom [% von Ie] bei 40 °C |
115 %
|
| Verlustleistung [W] bei Betriebsstrom bei 40 °C während Betrieb typisch |
8 W
|
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
AC/DC |
| Steuerspeisespannungsfrequenz 1 Bemessungswert |
50 Hz
|
| Steuerspeisespannungsfrequenz 2 Bemessungswert |
60 Hz
|
| relative negative Toleranz der Frequenz der Steuerspeisespannung |
-10 %
|
| relative positive Toleranz der Frequenz der Steuerspeisespannung |
10 %
|
| bei 50 Hz Bemessungswert |
24 V
|
| bei 60 Hz Bemessungswert |
24 V
|
| relative negative Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
20 %
|
| relative negative Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
20 %
|
| Steuerspeisespannung 1 bei DC Bemessungswert |
24 V
|
| relative negative Toleranz der Steuerspeisespannung bei DC |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei DC |
20 %
|
| Ausführung der Anzeige für Fehlersignal |
rot |
Mechanische Daten
| Baugröße des Motorsteuergeräts |
S0 |
| Breite |
45 mm
|
| Höhe |
150 mm
|
| Tiefe |
155 mm
|
| Befestigungsart |
Schraub- und Schnappbefestigung |
| Einbaulage |
Mit Zusatzlüfter: bei senkrechter Montageebene +/-90° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar. Ohne Zusatzlüfter: bei senkrechter Montageebene +/-10° drehbar, bei senkrechter Montageebene +/- 10° nach vorne und hinten kippbar |
| aufwärts |
60 mm
|
| seitwärts |
15 mm
|
| abwärts |
40 mm
|
| Leitungslänge maximal |
300 m
|
| Polzahl für Hauptstromkreis |
3 |
Anschlüsse/ Klemmen
| für Hauptstromkreis |
Federzuganschluss |
| für Hilfs- und Steuerstromkreis |
Federzuganschluss |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
2 |
| Anzahl der Wechsler für Hilfskontakte |
1 |
| eindrähtig |
2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), max. 1x 10 mm² |
| feindrähtig mit Aderendbearbeitung |
2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²) |
| bei Nutzung der vorderen Klemmstelle |
1x 8, 2x (16 ... 10) |
| für Hauptkontakte |
16 ... 10, 1x 8 |
| für Hilfskontakte |
2x (24 ... 14) |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN |
5 000 m |
| während Transport gemäß IEC 60721 |
2K2, 2C1, 2S1, 2M2 (max. Fallhöhe 0,3 m) |
| während Lagerung gemäß IEC 60721 |
1K6 (Betauung nur gelegentlich), 1C2 (kein Salznebel), 1S2 (Sand darf nicht in die Geräte gelangen), 1M4 |
| während Betrieb gemäß IEC 60721 |
3K6 (keine Eisbildung, keine Betauung), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen), 3M6 |
| während Betrieb |
-25 ... +60 °C |
| während Lagerung |
-40 ... +80 °C |
| Derating-Temperatur |
40 °C |
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
UL/CSA Bemessungsdaten
| — bei Standardschaltung bei 50 °C Bemessungswert |
15 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
B300 / R300 |
| Treibhauspotential [CO2 eq] / während Herstellung |
4.24 kg
|
| Treibhauspotenzial [CO2 eq] / während Vertrieb |
0.207 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
117 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-0.229 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
121 kg
|
