Produktbeschreibung

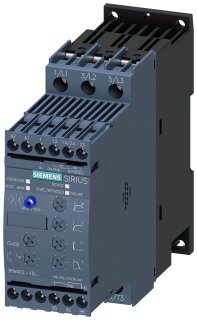

Der Sanftstarter SIRIUS 3RW40 ist ein elektronisches Anfahrgerät für Drehstrommotoren mit einer Bemessungsleistung von 5,5 kW bei 400 V Netzspannung. Das Gerät ist für Netzspannungen von 200 bis 480 V AC ausgelegt und wird über eine separate 24 V AC/DC-Steuerspannung betrieben. Die Ansteuerung erfolgt über Schraubklemmblöcke für sichere und wartungsfreundliche Verbindungen. Mit einer Bemessungsstromstärke von 12,5 A begrenzt der Starter den Anlaufstrom auf typischerweise 30 bis 50 Prozent des direkten Einschaltstroms, wodurch mechanische Lastspitzen und Versorgungsnetzbelastungen deutlich reduziert werden. Die Schutzart IP20 frontseitig schützt vor Berührung mit den inneren Komponenten und ist für den Einbau in geschlossene Schaltschränke vorgesehen. Der Temperaturbereich während des Betriebs liegt zwischen -25 und +60 °C; die Derating-Temperatur ist auf 40 °C festgelegt.
Anwendungsbereiche
Typische Einsatzfelder sind die sanfte Inbetriebnahme von Pumpen, Kompressoren und Förderanlagen in der Gebäudetechnik sowie die Absicherung von Motorstarts in Fertigungsmaschinen gegen Stromstoßbelastung.
Vorteile gegenüber Alternativen
Im Unterschied zu direkten Schützkombinationen mit Soft-Start-Relais bietet der integrierte Sanftstarter eine kompakte All-in-One-Lösung mit kontinuierlicher Strombegrenzung über die gesamte Anlaufphase. Das Gerät erfüllt die RoHS-Richtlinie und unterliegt den Rücknahmepflichten für Elektronik-Altgeräte.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,6950 kg
|
| Artikelgewicht: |
0,6950 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
18,20 × 15,30 × 5,80 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000640 |
| Produktfamilie |
Sanftstarter 3RW40 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
183,00 x 210,00 x 58,00 mm |
| Nettogewicht |
0,695 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w) Dibortrioxid CAS-Nr. 1303-86-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Allgemeine technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Sanftstarter |
| integriertes Überbrückungskontaktsystem |
Ja |
| Thyristoren |
Ja |
| Geräteeigenschutz |
Ja |
| Motorüberlastschutz |
Ja |
| Thermistormotorschutz-Auswertung |
Nein |
| Reset extern |
Ja |
| Einstellbare Strombegrenzung |
Ja |
| Wurzel-3-Schaltung |
Nein |
| Produktbestandteil Ausgang für Motorbremse |
Nein |
| Isolationsspannung Bemessungswert |
600 V
|
| Verschmutzungsgrad |
3, gemäß IEC 60947-4-2 |
| Sperrspannung des Thyristors maximal |
1 600 V |
| Referenzkennzeichen gemäß DIN EN 61346-2 |
Q |
| Referenzkennzeichen gemäß DIN 40719 erweitert gemäß IEC 204-2 gemäß IEC 750 |
G |
Leistungselektronik
| bei 40 °C Bemessungswert |
12,5 A
|
| bei 50 °C Bemessungswert |
11 A
|
| bei 60 °C Bemessungswert |
10 A
|
| — bei Standardschaltung bei 40 °C Bemessungswert |
3 kW
|
| abgegebene mechanische Leistung [hp] für 3-phasigen Drehstrommotor bei 200/208 V bei Standardschaltung bei 50 °C Bemessungswert |
3 hp |
| Betriebsfrequenz Bemessungswert |
50 ... 60 Hz |
| relative negative Toleranz der Betriebsfrequenz |
-10 %
|
| relative positive Toleranz der Betriebsfrequenz |
10 %
|
| Betriebsspannung bei Standardschaltung Bemessungswert |
200 ... 480 V |
| relative negative Toleranz der Betriebsspannung bei Standardschaltung |
-15 %
|
| relative positive Toleranz der Betriebsspannung bei Standardschaltung |
10 %
|
| Mindestlast [%] |
20 %
|
| einstellbarer Motorstrom für Motorüberlastschutz minimaler Nennwert |
5 A
|
| Dauerbetriebsstrom [% von Ie] bei 40 °C |
115 %
|
| Verlustleistung [W] bei Betriebsstrom bei 40 °C während Betrieb typisch |
2 W
|
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
AC/DC |
| Steuerspeisespannungsfrequenz 1 Bemessungswert |
50 Hz
|
| Steuerspeisespannungsfrequenz 2 Bemessungswert |
60 Hz
|
| relative negative Toleranz der Frequenz der Steuerspeisespannung |
-10 %
|
| relative positive Toleranz der Frequenz der Steuerspeisespannung |
10 %
|
| bei 50 Hz Bemessungswert |
24 V
|
| bei 60 Hz Bemessungswert |
24 V
|
| relative negative Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
20 %
|
| relative negative Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
20 %
|
| Steuerspeisespannung 1 bei DC Bemessungswert |
24 V
|
| relative negative Toleranz der Steuerspeisespannung bei DC |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei DC |
20 %
|
| Ausführung der Anzeige für Fehlersignal |
rot |
Mechanische Daten
| Baugröße des Motorsteuergeräts |
S0 |
| Breite |
45 mm
|
| Höhe |
125 mm
|
| Tiefe |
155 mm
|
| Befestigungsart |
Schraub- und Schnappbefestigung |
| Einbaulage |
Mit Zusatzlüfter: bei senkrechter Montageebene +/-90° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar. Ohne Zusatzlüfter: bei senkrechter Montageebene +/-10° drehbar, bei senkrechter Montageebene +/- 10° nach vorne und hinten kippbar |
| aufwärts |
60 mm
|
| seitwärts |
15 mm
|
| abwärts |
40 mm
|
| Leitungslänge maximal |
300 m
|
| Polzahl für Hauptstromkreis |
3 |
Anschlüsse/ Klemmen
| für Hauptstromkreis |
Schraubanschluss |
| für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
2 |
| Anzahl der Wechsler für Hilfskontakte |
1 |
| eindrähtig |
2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), max. 1x 10 mm² |
| feindrähtig mit Aderendbearbeitung |
2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²) |
| bei Nutzung der vorderen Klemmstelle |
1x 8, 2x (16 ... 10) |
| für Hilfskontakte |
2x (20 ... 14) |
| für Hilfskontakte feindrähtig mit Aderendbearbeitung |
2x (20 ... 16) |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN |
5 000 m |
| während Transport gemäß IEC 60721 |
2K2, 2C1, 2S1, 2M2 (max. Fallhöhe 0,3 m) |
| während Lagerung gemäß IEC 60721 |
1K6 (Betauung nur gelegentlich), 1C2 (kein Salznebel), 1S2 (Sand darf nicht in die Geräte gelangen), 1M4 |
| während Betrieb gemäß IEC 60721 |
3K6 (keine Eisbildung, keine Betauung), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen), 3M6 |
| während Betrieb |
-25 ... +60 °C |
| während Lagerung |
-40 ... +80 °C |
| Derating-Temperatur |
40 °C |
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
UL/CSA Bemessungsdaten
| — bei Standardschaltung bei 50 °C Bemessungswert |
3 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
B300 / R300 |
| Treibhauspotential [CO2 eq] / während Herstellung |
4.24 kg
|
| Treibhauspotenzial [CO2 eq] / während Vertrieb |
0.207 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
117 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-0.229 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
121 kg
|
