Produktbeschreibung

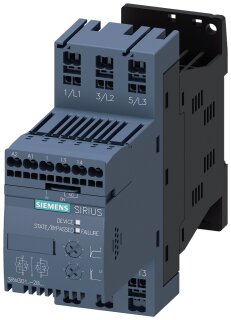

Der SIRIUS Sanftstarter 3RW3013-2BB04 ist ein elektronischer Softstarter der Größe S00 für die Drehzahlrampensteuerung und Stromverlaufsbegrenzung von Drehstrommaschinen bis 1,5 kW bei 400 V Nennbetriebsspannung. Das Gerät ist für Eingangsspannungen von AC 200 bis 480 V ausgelegt, die Steuerung erfolgt über AC/DC 24 V Federzugklemmen. Die Thyristorbestückung ermöglicht eine kontinuierliche Stromgradierung beim Hochfahren des Motors, wodurch mechanische Stoßlasten auf Antriebsstrang und Maschine sinken. Das integrierte Überbrückungskontaktsystem schaltet die Motor nach dem Anlauf auf Voltnetz durch, um Wärmeentwicklung in den Thyristoren im stationären Betrieb zu vermeiden. Die Schutzart beträgt IP20 frontseitig, der Berührungsschutz ist fingersicher. Das Gerät arbeitet in industriellen Umgebungen ohne Salznebel bei Betriebstemperaturen von ?25 bis +60 °C; bei einer Derating-Temperatur von 40 °C bleibt die volle Leistung erhalten.
Anwendungsbereiche
Typische Einsatzfelder sind das schonende Hochfahren von Förderbändern, Verdichtern und Zentrifugen in Produktion und Logistik, die Stromregelung bei Anfahr-sensiblen Maschinen in der Verpackungstechnik sowie die Netzstoß-Minimierung in dezentralen Schaltschränken.
Vorteile gegenüber Alternativen
Im Unterschied zu Soft-Startern mit Schraub- oder Steckklemmen ermöglichen die Federzugklemmen eine werkzeuglose, fehlerfreie Verdrahtung sowie schnellere Austausch- und Servicearbeiten. Die Montage erfolgt auf Hutschiene 35 mm, der Platzbedarf ist kompakt.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,4710 kg
|
| Artikelgewicht: |
0,4710 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,80 × 16,40 × 12,60 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000640 |
| Produktfamilie |
Sanftstarter 3RW30 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
58,00 x 164,00 x 126,00 mm |
| Nettogewicht |
0,000471 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Allgemeine technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Sanftstarter |
| integriertes Überbrückungskontaktsystem |
Ja |
| Thyristoren |
Ja |
| Geräteeigenschutz |
Nein |
| Motorüberlastschutz |
Nein |
| Thermistormotorschutz-Auswertung |
Nein |
| Reset extern |
Nein |
| Einstellbare Strombegrenzung |
Nein |
| Wurzel-3-Schaltung |
Nein |
| Produktbestandteil Ausgang für Motorbremse |
Nein |
| Isolationsspannung Bemessungswert |
600 V
|
| Verschmutzungsgrad |
3, gemäß IEC 60947-4-2 |
| Sperrspannung des Thyristors maximal |
1 200 V |
| Referenzkennzeichen gemäß DIN EN 61346-2 |
Q |
| Referenzkennzeichen gemäß DIN 40719 erweitert gemäß IEC 204-2 gemäß IEC 750 |
G |
Leistungselektronik
| bei 40 °C Bemessungswert |
3,6 A
|
| bei 50 °C Bemessungswert |
3,3 A
|
| bei 60 °C Bemessungswert |
3 A
|
| — bei Standardschaltung bei 40 °C Bemessungswert |
0,75 kW
|
| abgegebene mechanische Leistung [hp] für 3-phasigen Drehstrommotor bei 200/208 V bei Standardschaltung bei 50 °C Bemessungswert |
0,5 hp |
| Betriebsfrequenz Bemessungswert |
50 ... 60 Hz |
| relative negative Toleranz der Betriebsfrequenz |
-10 %
|
| relative positive Toleranz der Betriebsfrequenz |
10 %
|
| Betriebsspannung bei Standardschaltung Bemessungswert |
200 ... 480 V |
| relative negative Toleranz der Betriebsspannung bei Standardschaltung |
-15 %
|
| relative positive Toleranz der Betriebsspannung bei Standardschaltung |
10 %
|
| Mindestlast [%] |
10 %
|
| Dauerbetriebsstrom [% von Ie] bei 40 °C |
115 %
|
| Verlustleistung [W] bei Betriebsstrom bei 40 °C während Betrieb typisch |
0,25 W
|
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
AC/DC |
| Steuerspeisespannungsfrequenz 1 Bemessungswert |
50 Hz
|
| Steuerspeisespannungsfrequenz 2 Bemessungswert |
60 Hz
|
| relative negative Toleranz der Frequenz der Steuerspeisespannung |
-10 %
|
| relative positive Toleranz der Frequenz der Steuerspeisespannung |
10 %
|
| bei 50 Hz Bemessungswert |
24 V
|
| bei 60 Hz Bemessungswert |
24 V
|
| relative negative Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 50 Hz |
20 %
|
| relative negative Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei AC bei 60 Hz |
20 %
|
| Steuerspeisespannung 1 bei DC Bemessungswert |
24 V
|
| relative negative Toleranz der Steuerspeisespannung bei DC |
-20 %
|
| relative positive Toleranz der Steuerspeisespannung bei DC |
20 %
|
| Ausführung der Anzeige für Fehlersignal |
rot |
Mechanische Daten
| Baugröße des Motorsteuergeräts |
S00 |
| Breite |
45 mm
|
| Höhe |
120 mm
|
| Tiefe |
150 mm
|
| Befestigungsart |
Schraub- und Schnappbefestigung |
| Einbaulage |
bei senkrechter Montageebene +/-10° drehbar, bei senkrechter Montageebene +/- 10° nach vorne und hinten kippbar |
| aufwärts |
60 mm
|
| seitwärts |
15 mm
|
| abwärts |
40 mm
|
| Leitungslänge maximal |
300 m
|
| Polzahl für Hauptstromkreis |
3 |
Anschlüsse/ Klemmen
| für Hauptstromkreis |
Federzuganschluss |
| für Hilfs- und Steuerstromkreis |
Federzuganschluss |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
1 |
| Anzahl der Wechsler für Hilfskontakte |
0 |
| eindrähtig |
2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²) |
| feindrähtig mit Aderendbearbeitung |
2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²) |
| bei Nutzung der vorderen Klemmstelle |
2x (16 ... 10) |
| für Hauptkontakte |
16 ... 12 |
| für Hilfskontakte |
2x (24 ... 14) |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN |
5 000 m |
| während Transport gemäß IEC 60721 |
2K2, 2C1, 2S1, 2M2 (max. Fallhöhe 0,3 m) |
| während Lagerung gemäß IEC 60721 |
1K6 (Betauung nur gelegentlich), 1C2 (kein Salznebel), 1S2 (Sand darf nicht in die Geräte gelangen), 1M4 |
| während Betrieb gemäß IEC 60721 |
3K6 (keine Eisbildung, keine Betauung), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen), 3M6 |
| während Betrieb |
-25 ... +60 °C |
| während Lagerung |
-40 ... +80 °C |
| Derating-Temperatur |
40 °C |
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
UL/CSA Bemessungsdaten
| — bei Standardschaltung bei 50 °C Bemessungswert |
0,5 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
B300 / R300 |
| Treibhauspotential [CO2 eq] / während Herstellung |
11.1 kg
|
| Treibhauspotenzial [CO2 eq] / während Vertrieb |
0.109 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
54.3 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-1.64 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
63.9 kg
|
