Produktbeschreibung

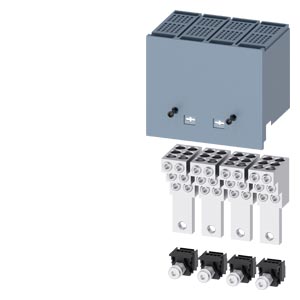

Die Rundleiteranschlussklemme TA2.5 von Siemens ist eine Anschlusstechnik für Niederspannungs-Schaltgeräte der 3VA51-Serie. Das Set enthält vier Klemmen zur Verbindung von Rundleitern mit Leiterquerschnitten von 1,5 bis 35 mm² (eindrähtig, mehrdrähtig und feindrähtig). Die Abisolierlängen betragen je nach Ausführung 12, 24 oder 39,5 mm. Das Anzugsdrehmoment variiert nach Leiterquerschnitt: Bei 1,5 mm² liegt es bei 2,8 Nm, bei 2,5 bis 10 mm² bei 6,2 Nm und bei 16 bis 35 mm² bei 7 Nm. Nach UL 486A-486B ist eine maximale Leitertemperatur von 75 °C zulässig.
Anwendungsbereiche
Typische Anwendungsfelder sind die Schaltschrankbeschaltung in Energieverteilern und die Verdrahtung von Schutzschaltern in Schaltanlagen. Die Klemme ermöglicht werkzeuglose Montage und sichere Kontaktierung von mehrpoligen Stromkreisen.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen mit Hilfsleiteranschlussklemmen bietet diese Lösung schnellere Montage ohne Zusatzelemente. Das Zubehörteil erfüllt RoHS-Richtlinie seit 01.01.2016 und unterliegt Rücknahmepflichten gemäß 2012/19/EU.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,4530 kg
|
| Artikelgewicht: |
0,4530 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,80 × 9,20 × 7,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
108,00 x 92,00 x 75,00 mm |
| Nettogewicht |
0,453 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rundleiteranschlussklemme 6 Kabel 4 Stück |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rundleiteranschlussklemme |
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TA2.5 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Nein |
Mechanischer Aufbau
| Nettogewicht pro ME |
453 g
|
Anschlüsse gemäß IEC
| für Kupfer-Kabel / mehrdrähtig / minimal |
1,5 mm² |
| für Kupfer-Kabel / mehrdrähtig / maximal |
35 mm² |
| Abisolierlänge |
12 / 24 / 39,5 mm |
| eindrähtig |
1,5 mm²: 2,8 Nm, 2,5-10 mm²: 6,2 Nm, 16 mm²: 7 Nm |
| mehrdrähtig |
1,5 mm²: 2,8 Nm; 2,5 - 10 mm²: 6,2 Nm; 16 - 35 mm²: 7 Nm |
| feindrähtig |
1,5 mm²: 2,8 Nm, 2,5 - 10 mm²: 6,2 Nm, 16 - 25 mm²: 7 Nm |
| feindrähtig / mit Aderendbearbeitung |
1,5 mm²: 2,8 Nm, 2,5 - 10 mm²: 6,2 Nm, 16 - 25 mm²: 7 Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
0,47 / 0,9 / 1,55 in |
| für Kupfer-Kabel / eindrähtig / minimal |
14 AWG |
| für Kupfer-Kabel / eindrähtig / maximal |
10 AWG |
| für Kupfer-Kabel / mehrdrähtig / minimal |
14 AWG |
| für Kupfer-Kabel / mehrdrähtig / maximal |
2 AWG |
| für Aluminium-Kabel / mehrdrähtig / minimal |
8 AWG |
| für Aluminium-Kabel / mehrdrähtig / maximal |
2 AWG |
| eindrähtig |
14 - 10 AWG: 55 lb-in |
| mehrdrähtig |
14 - 8 AWG: 55 lb-in; 6 - 2 AWG: 62 lb-in |
