Produktbeschreibung

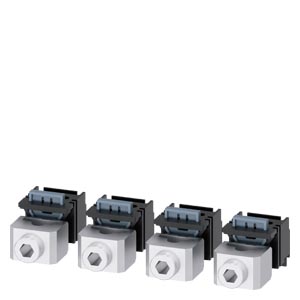

Die Rundleiteranschlussklemme TC1.0 ist Originalklemmen-Zubehör für Siemens-Niederspannungsschalter der Baureihe 3VA51 und SENTRON-Familie. Sie ist ausgelegt für Kupferleitungen mit Querschnitten von 14 bis 8 AWG (entsprechend 1,5 bis 10 mm² bei eindrähtig und mehrdrähtig). Die zulässige Leitertemperatur beträgt nach UL 486A-486B 90 °C, die erforderliche Abisolierlänge liegt bei 12,2 mm oder 0,48 Zoll. Das Zubehörteil wird als Einzelstück (Mengeneinheit 1 Stück) geliefert und wiegt brutto etwa 115 Gramm. Die Klemme eignet sich für die Verdrahtung in Schaltschränken und Niederspannungsverteilern, wo Rundleitungen direkten Anschluss an die Schalterserie benötigen, ohne zusätzliche Adapterelemente.
Anwendungsbereiche
Typische Anwendungen finden sich in der Steuerungsverdrahtung von Maschinenbauschalttafeln und in der Anlagenverdrahtung von Produktionsanlagen, wo standardisierte Leiterangaben nach US-Normung (AWG) verwendet werden.
Vorteile gegenüber Alternativen
Im Unterschied zu universellen Ringösen-Lösungen bietet diese Original-Anschlussklemme die Kompatibilität und Prüfzeugnis-Konformität mit den Siemens-Schaltgeräten. Das Produkt erfüllt die RoHS-Richtlinie (seit 01.01.2016) und unterliegt der Rücknahmepflicht gemäß Elektro- und Elektronik-Altgeräte-Richtlinie 2012/19/EU. Lagerbestand und Lieferzeit (Regel 3 Tage) ermöglichen schnelle Ersatzbeschaffung bei Schaltschrankumbau oder Wartungsarbeiten.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,1150 kg
|
| Artikelgewicht: |
0,1150 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
15,00 × 10,00 × 2,20 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
150,00 x 100,00 x 22,00 mm |
| Nettogewicht |
0,115 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rundleiteranschlussklemme |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rundleiteranschlussklemme |
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TC1.0 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Nein |
Mechanischer Aufbau
| Nettogewicht pro ME |
115 g
|
Anschlüsse gemäß IEC
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
90 °C |
| Abisolierlänge |
0,48 in |
| für Kupfer-Kabel / eindrähtig / minimal |
14 AWG |
| für Kupfer-Kabel / eindrähtig / maximal |
10 AWG |
| für Kupfer-Kabel / mehrdrähtig / minimal |
14 AWG |
| für Kupfer-Kabel / mehrdrähtig / maximal |
8 AWG |
| eindrähtig |
14 AWG: 20 lb-in, 12-10 AWG: 35 lb-in |
| mehrdrähtig |
14 AWG: 20 lb-in, 12-10 AWG: 35 lb-in, 8 AWG: 55 lb-in |
