Produktbeschreibung

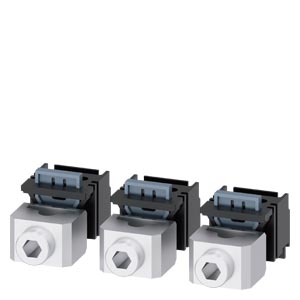

Die Rundleiteranschlussklemme TC1.0 ist als Anschlusstechnik für SENTRON-Produkte ausgeführt und wird als Zubehör für die Typen 3VA41 und 3VA51 angeboten. Sie ist ohne Hilfsleiteranschlussklemme ausgeführt. Mehrdrähtige Kupferleiter lassen sich bis 8 AWG anschließen, eindrähtige bis 10 AWG; die Abisolierlänge beträgt 12,2 mm. Nach UL 486A-486B ist eine zulässige Leitertemperatur von 90 °C angegeben.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,0970 kg
|
| Artikelgewicht: |
0,0970 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
15,00 × 10,00 × 2,20 cm |
Technische Daten
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TC1.0 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Nein |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rundleiteranschlussklemme |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rundleiteranschlussklemme |
Mechanischer Aufbau
Anschlüsse gemäß IEC
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
90 °C |
| Abisolierlänge |
0,48 in |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / eindrähtig / minimal |
14 AWG |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / eindrähtig / maximal |
10 AWG |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / minimal |
14 AWG |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / maximal |
8 AWG |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, eindrähtig |
14 AWG: 20 lb-in, 12-10 AWG: 35 lb-in |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, mehrdrähtig |
14 AWG: 20 lb-in, 12-10 AWG: 35 lb-in, 8 AWG: 55 lb-in |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
150,00 x 100,00 x 22,00 mm |
| Nettogewicht |
0,097 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
