Produktbeschreibung
Der SIMATIC RF600 Reader RF685R CMIIT ist ein RFID-Lesegerät für Industrie-Automatisierung mit zwei Netzwerk-Interfaces: Ethernet M12 und PROFINET M12. Das Gerät verfügt über eine integrierte Antenne sowie einen zusätzlichen Port für externe Antennen mit Leitungslängen bis 40 m. Vier digitale Eingänge und vier digitale Ausgänge ermöglichen die Anbindung externer Sensoren und Aktuatoren. Die Stromversorgung erfolgt über 24 V DC. Der Reader ist IP65-geschützt, arbeitet im Betriebstemperaturbereich von -25 bis +55 °C und wiegt 2,47 kg. Die Schockfestigkeit beträgt 250 m/s² (EN 60068-2-27), die Schwingbeschleunigung 30 m/s².
Anwendungsbereiche
Typische Einsatzfelder sind die Materialfluss-Verfolgung in automatisierten Lagern und Produktionslinien, die Werkzeug- und Komponenten-Verwaltung in Schaltschränken sowie die Paletten-Verfolgung in der Logistik. Der Reader wird mittels Vesa-100-Befestigung (4× M4), Hutschiene 35 mm oder Profilschiene der S7-Reihe montiert.
Vorteile gegenüber Alternativen
Im Unterschied zu einfachen USB-Readern bietet das Gerät eine echte Industrienetzwerk-Integration über PROFINET und Ethernet, was eine dezentrale Datenerfassung in größeren Anlagen ohne separate Gateways ermöglicht. Die Umgebungstemperaturen während Lagerung und Transport betragen -40 bis +85 °C; bei Betriebstemperaturen unter -20 °C ist eine Aufwärmzeit von mindestens 10 Minuten erforderlich. Das Gerät erfüllt die RoHS-Richtlinie und verfügt über eine Umweltproduktdeklaration.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
3,3110 kg
|
| Artikelgewicht: |
3,3110 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,60 × 5,20 × 5,20 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002998 |
| Produktfamilie |
RF685R |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
16,00 x 52,00 x 52,00 mm |
| Nettogewicht |
3,311 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Nein |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Erfüllt |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 4,4'-isopropylidendiphenol (Bisphenol A, BPA) CAS-Nr. 80-05-7 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) 1,1'-(ethane-1,2-diyl)bis[pentabromobenzene] (DBDPE) 84852-53-9 > 0,1 % (w / w) |
Technische Daten
| Produkttyp-Bezeichnung |
Reader RF685R CMIIT |
| Produkt-Markenname |
SIMATIC RF |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6GT2811-6CA10-2AA0 |
| Eignung zum Einsatz |
RF600 Transponder, zur direkten Anbindung an Ethernet, PROFINET, EtherNet/IP oder PROFIBUS über Kommunikationsmodul, OPC UA Server integriert |
Funkfrequenzen
| Betriebsfrequenz |
920 ... 925 MHz |
| Sendeleistung |
3 ... 2000 mW |
| je externer Antenne / maximal |
2000 mW |
| minimal |
10 mW |
| maximal |
2000 mW |
| Reichweite / maximal |
8 m; Überreichweiten möglich, siehe Systemhandbuch RF600, Reichweitentabelle: http://support.automation.siemens.com/WW/view/en/67384964 |
| Protokoll / bei Funkübertragung |
EPCglobal Class 1 Gen 2 V2 / ISO/IEC 18000-62/-63 |
| Übertragungsrate / bei Funkübertragung / maximal |
400 kbit/s |
| Produkteigenschaft / multitagfähig |
Ja |
| Polarisation |
linear (h/v), zirkular, kombiniert |
Elektrische Daten
| bei Schreibzugriff / je Byte / typisch |
2 ms
|
| bei Lesezugriff / je Byte / typisch |
0,15 ms
|
Schnittstellen
| Anzahl der externen Antennen |
1 |
| Standard für Schnittstellen / zur Kommunikation |
Ethernet, PROFINET, OPC UA, EtherNet/IP, RS422 |
| für externe Antenne(n) |
RP-TNC |
| für Versorgungsspannung |
M12, 8-polig, Stecker |
| für Kommunikationsschnittstelle |
2 x M12 4-polig D-kodiert, M12 8-polig (RS422) |
| an den Digitaleingängen/-ausgängen |
M12, 12-polig, Buchse |
| Anzahl der Digitaleingänge |
4 |
| Anzahl der Digitalausgänge |
4 |
Mechanische Daten
| Material |
Aluminium, Pocan |
| Farbe |
Silber, TI-Grey |
| Befestigungsabstand / bezogen auf Metallflächen / empfohlen / minimal |
0 mm
|
Versorgungsspannung, Stromaufnahme, Verlustleistung
| Nennwert |
24 V
|
| bei 24 V / typisch |
0,38 A
|
| bei 24 V / maximal |
2 A
|
Umgebungsbedingungen
| während Betrieb |
-25 ... +55 °C |
| während Lagerung |
-40 ... +85 °C |
| während Transport |
-40 ... +85 °C |
| Umgebungsbedingung / für Betrieb |
Bei Betriebstemperatur unter -20°C: Aufwärmzeit mind. 10 Minuten |
| Schutzart IP |
IP65 |
| Schockfestigkeit |
EN 60068-2-27, EN 60068-2-6 |
| Schockbeschleunigung |
250 m/s² |
| Schwingbeschleunigung |
30 m/s² |
| Widerstandsfähigkeit gegen mechanische Beanspruchung |
Die Maximalwerte für Schock- und Schwingeschleunigung dürfen nicht als Dauerbeanspruchung auftreten und sie gelten ausschließlich bei der Montage mithilfe von Schrauben |

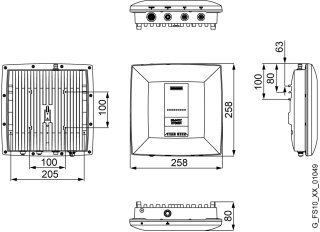

Bauform, Maße und Gewichte
| Breite |
258 mm
|
| Höhe |
258 mm
|
| Tiefe |
80 mm
|
| Nettogewicht |
2,47 kg
|
| Befestigungsart |
Vesa 100 mit 4 Schrauben M4, Hutschiene 35 mm, Profilschiene S7-300, S7-1200 oder S7-1500 |
| der Antennenleitung / minimal |
1 m
|
| der Antennenleitung / maximal |
40 m
|
Produkteigenschaften, Produktfunktionen, Produktbestandteile / allgemein
| Ausführung der Anzeige |
zwei LED-Zeilen mit 8 und 9 LEDs |
| Protokoll / wird unterstützt / Media Redundancy Protocol (MRP) |
Ja |
| Produktfunktion / des PROFINET IO-Device / wird unterstützt / H-Sync-Forwarding |
Nein |
| LLDP |
Ja |
| PROFINET IO-Protokoll |
Ja |
| TCP/IP |
Ja |
| SNMP v1 |
Ja |
| SNMP v2 |
Nein |
| SNMP v3 |
Ja |
| DCP |
Ja |
| EtherNet/IP-Protokoll |
Ja |
| OPC UA |
Ja |
| Produkteigenschaft / siliconfrei |
Ja |
Produktfunktionen / Management, Konfiguration, Projektierung
| Art der Parametrierung |
HSP, GSDML, EDS, TO, WBM |
| Art der Programmierung |
Ident-Profil, Bibliothek mit Funktionen, OPC UA, XML |
| Art der computervermittelten Kommunikation |
azyklische Kommunikation, TCP/IP |
Normen, Spezifikationen, Zulassungen
| Eignungsnachweis |
Funk nach CMIIT, OPC UA: Embedded UA Server Profile |
| IECEx |
Nein |
| MTBF |
29 A
|
Normen, Spezifikationen, Zulassungen / Umweltproduktdeklaration
| Umweltproduktdeklaration |
Ja |
| gesamt |
321,37 kg
|
| während Herstellung |
71,5 kg
|
| während Betrieb |
249 kg
|
| nach End of Life |
0,87 kg
|
Zubehör
| Zubehör |
eine externe Antenne, Hut- und Profilschienenbefestigungsset |
Weitere Informationen / Internet-Links
| zur Webseite: Auswahlhilfe Leitungen und Stecker |
https://support.industry.siemens.com/cs/ww/de/view/109766358 |
| zur Webseite: Auswahlhilfe TIA Selection Tool |
https://www.siemens.com/tstcloud |
| zur Webseite: RFID-Länderzulassung |
https://www.siemens.com/rfid-approvals |
| zur Webseite: Identifikations- und Lokalisierungssysteme |
https://www.siemens.com/ident |
| zur Webseite: SiePortal |
https://sieportal.siemens.com/ |
| zur Webseite: Bilddatenbank |
https://www.automation.siemens.com/bilddb |
| zur Webseite: CAx-Download-Manager |
https://www.siemens.com/cax |
| zur Webseite: Industry Online Support |
https://support.industry.siemens.com |
Securityhinweise
| Securityhinweis |
Siemens bietet Produkte und Lösungen mit Industrial Cybersecurity-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Cybersecurity-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts. Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu verhindern. Diese Systeme, Maschinen und Komponenten sollten nur mit dem Unternehmensnetzwerk oder dem Internet verbunden werden, wenn und soweit dies notwendig ist und nur wenn entsprechende Schutzmaßnahmen (z.B. Firewalls und/oder Netzwerksegmentierung) ergriffen wurden. Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Cybersecurity finden Sie unter www.siemens.com/cybersecurity-industry. Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-Bedrohungen erhöhen. Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Cybersecurity RSS Feed unterhttps://www.siemens.com/cert. (V4.7) |
