Produktbeschreibung
Der SIMATIC RF680R ETSI ist ein RFID-Reader der Siemens RFID600-Serie für kontaktlose Identifikation in automatisierten Prozessen. Das Gerät verfügt über vier Antennenanschlüsse für Reichweiten bis 40 m und bietet eine Ethernet-M12-Schnittstelle sowie PROFINET-Anbindung, um RFID-Lesedaten direkt in SPS-Steuerungen zu integrieren. Der Reader ist mit 4 digitalen Eingängen und 4 digitalen Ausgängen ausgestattet und arbeitet mit 24 V DC bei einer Schutzart IP65. Der Betriebstemperaturbereich reicht von -25 bis +55 °C, Lagerbereiche bis -40 bis +85 °C sind zulässig. Mit den Abmessungen 258 × 258 × 80 mm und einem Nettogewicht von 2,4 kg lässt sich der Reader flexibel auf Vesa 100, Hutschiene 35 mm oder an Siemens-Profilschienen (S7-300/1200/1500) montieren.
Anwendungsbereiche
Typische Einsatzfelder sind Logistik und Materialflusssysteme mit Behältererkennung, Lagerverwaltung mit Paletten-Tracking sowie Montagestraßen mit Werkstück-Identifizierung. Die Schockfestigkeit nach EN 60068 und eine Schockbeschleunigung von 250 m/s² gewährleisten Dauerhaftigkeit auch bei rauen Umgebungsbedingungen.
Vorteile gegenüber Alternativen
Im Unterschied zu dezentralen IO-Link-RFID-Sensoren bietet der RF680R mit vier Antennen und PROFINET-Schnittstelle eine zentrale Lösung für mehrere Lesepunkte in einem Schaltschrank. Das Gerät erfüllt die RoHS-Direktive und unterliegt REACH-Bestimmungen mit entsprechender Dokumentation.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
3,2620 kg
|
| Artikelgewicht: |
3,2620 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,50 × 13,30 × 13,30 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002998 |
| Produktfamilie |
RF680R |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
45,00 x 133,00 x 133,00 mm |
| Nettogewicht |
3,262 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Erfüllt |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 4,4'-isopropylidendiphenol (Bisphenol A, BPA) CAS-Nr. 80-05-7 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) 1,1'-(ethane-1,2-diyl)bis[pentabromobenzene] (DBDPE) 84852-53-9 > 0,1 % (w / w) |
Technische Daten
| Produkttyp-Bezeichnung |
Reader RF680R ETSI |
| Produkt-Markenname |
SIMATIC RF |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6GT2811-6AA10-0AA0 |
| Eignung zum Einsatz |
RF600 Transponder, zur direkten Anbindung an Ethernet, PROFINET, EtherNet/IP oder PROFIBUS über Kommunikationsmodul, OPC UA Server integriert |
Funkfrequenzen
| Betriebsfrequenz |
865 ... 868 MHz |
| Sendeleistung |
3 ... 2000 mW |
| je externer Antenne / maximal |
2000 mW |
| Reichweite / maximal |
8 m; Überreichweiten möglich, siehe Systemhandbuch RF600, Reichweitentabelle: http://support.automation.siemens.com/WW/view/en/67384964 |
| Protokoll / bei Funkübertragung |
EPCglobal Class 1 Gen 2 V2 / ISO/IEC 18000-62/-63 |
| Übertragungsrate / bei Funkübertragung / maximal |
400 kbit/s |
| Produkteigenschaft / multitagfähig |
Ja |
Elektrische Daten
| bei Schreibzugriff / je Byte / typisch |
2 ms
|
| bei Lesezugriff / je Byte / typisch |
0,15 ms
|
Schnittstellen
| Anzahl der externen Antennen |
4 |
| Standard für Schnittstellen / zur Kommunikation |
Ethernet, PROFINET, OPC UA, EtherNet/IP, RS422 |
| für externe Antenne(n) |
RP-TNC |
| für Versorgungsspannung |
M12, 8-polig, Stecker |
| für Kommunikationsschnittstelle |
2 x M12 4-polig D-kodiert, M12 8-polig (RS422) |
| an den Digitaleingängen/-ausgängen |
M12, 12-polig, Buchse |
| Anzahl der Digitaleingänge |
4 |
| Anzahl der Digitalausgänge |
4 |
Mechanische Daten
| Material |
Aluminium, Pocan |
| Farbe |
Silber, TI-Grey |
| Befestigungsabstand / bezogen auf Metallflächen / empfohlen / minimal |
0 mm
|
Versorgungsspannung, Stromaufnahme, Verlustleistung
| Nennwert |
24 V
|
| bei 24 V / typisch |
0,38 A
|
| bei 24 V / maximal |
2 A
|
Umgebungsbedingungen
| während Betrieb |
-25 ... +55 °C |
| während Lagerung |
-40 ... +85 °C |
| während Transport |
-40 ... +85 °C |
| Umgebungsbedingung / für Betrieb |
Bei Betriebstemperatur unter -20°C: Aufwärmzeit mind. 10 Minuten |
| Schutzart IP |
IP65 |
| Schockfestigkeit |
EN 60068-2-27, EN 60068-2-6 |
| Schockbeschleunigung |
250 m/s² |
| Schwingbeschleunigung |
30 m/s² |
| Widerstandsfähigkeit gegen mechanische Beanspruchung |
Die Maximalwerte für Schock- und Schwingeschleunigung dürfen nicht als Dauerbeanspruchung auftreten und sie gelten ausschließlich bei der Montage mithilfe von Schrauben |

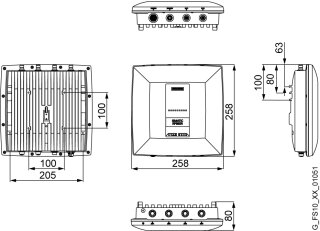

Bauform, Maße und Gewichte
| Breite |
258 mm
|
| Höhe |
258 mm
|
| Tiefe |
80 mm
|
| Nettogewicht |
2,4 kg
|
| Befestigungsart |
Vesa 100 mit 4 Schrauben M4, Hutschiene 35 mm, Profilschiene S7-300, S7-1200 oder S7-1500 |
| der Antennenleitung / minimal |
1 m
|
| der Antennenleitung / maximal |
40 m
|
Produkteigenschaften, Produktfunktionen, Produktbestandteile / allgemein
| Ausführung der Anzeige |
zwei LED-Zeilen mit 8 und 9 LEDs |
| Protokoll / wird unterstützt / Media Redundancy Protocol (MRP) |
Ja |
| Produktfunktion / des PROFINET IO-Device / wird unterstützt / H-Sync-Forwarding |
Nein |
| LLDP |
Ja |
| PROFINET IO-Protokoll |
Ja |
| TCP/IP |
Ja |
| SNMP v1 |
Ja |
| SNMP v2 |
Nein |
| SNMP v3 |
Ja |
| DCP |
Ja |
| EtherNet/IP-Protokoll |
Ja |
| OPC UA |
Ja |
| Produkteigenschaft / siliconfrei |
Ja |
Produktfunktionen / Management, Konfiguration, Projektierung
| Art der Parametrierung |
HSP, GSDML, EDS, TO, WBM |
| Art der Programmierung |
Ident-Profil, Bibliothek mit Funktionen, OPC UA, XML |
| Art der computervermittelten Kommunikation |
azyklische Kommunikation, TCP/IP |
Normen, Spezifikationen, Zulassungen
| Eignungsnachweis |
Funk nach RED-Richtlinie, CE, IEC 60950, OPC UA: Embedded UA Server Profile |
| IECEx |
Nein |
| MTBF |
28 A
|
| Produktfunktion / wird unterstützt / Identification Link |
Ja; gemäß IEC 61406-1:2022 |
Normen, Spezifikationen, Zulassungen / Umweltproduktdeklaration
| Umweltproduktdeklaration |
Ja |
| gesamt |
321,37 kg
|
| während Herstellung |
71,5 kg
|
| während Betrieb |
249 kg
|
| nach End of Life |
0,87 kg
|
Zubehör
| Zubehör |
bis 4 externe Antennen, Hut- und Profilschienenbefestigungsset |
Weitere Informationen / Internet-Links
| zur Webseite: Auswahlhilfe Leitungen und Stecker |
https://support.industry.siemens.com/cs/ww/de/view/109766358 |
| zur Webseite: Auswahlhilfe TIA Selection Tool |
https://www.siemens.com/tstcloud |
| zur Webseite: RFID-Länderzulassung |
https://www.siemens.com/rfid-approvals |
| zur Webseite: Identifikations- und Lokalisierungssysteme |
https://www.siemens.com/ident |
| zur Webseite: SiePortal |
https://sieportal.siemens.com/ |
| zur Webseite: Bilddatenbank |
https://www.automation.siemens.com/bilddb |
| zur Webseite: CAx-Download-Manager |
https://www.siemens.com/cax |
| zur Webseite: Industry Online Support |
https://support.industry.siemens.com |
Securityhinweise
| Securityhinweis |
Siemens bietet Produkte und Lösungen mit Industrial Cybersecurity-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Cybersecurity-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts. Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu verhindern. Diese Systeme, Maschinen und Komponenten sollten nur mit dem Unternehmensnetzwerk oder dem Internet verbunden werden, wenn und soweit dies notwendig ist und nur wenn entsprechende Schutzmaßnahmen (z.B. Firewalls und/oder Netzwerksegmentierung) ergriffen wurden. Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Cybersecurity finden Sie unter www.siemens.com/cybersecurity-industry. Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-Bedrohungen erhöhen. Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Cybersecurity RSS Feed unterhttps://www.siemens.com/cert. (V4.7) |
