Produktbeschreibung

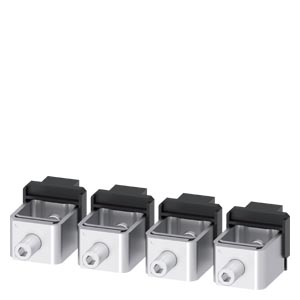

Das Set umfasst vier Rahmenklemmen aus der Anschlusstechnik SENTRON, ausgeführt für die Typen 3VA53, 3VA63 und 3VA64. Der Anschluss erfolgt für Kupferkabel mehrdrähtig von 35 bis 300 mm² sowie für lamellierte Kupferschienen, mit einer Abisolierlänge von 26,5 mm. Die Anzugsdrehmomente sind je nach Querschnitt mit 16 Nm bzw. 28 Nm angegeben. Für den Anschluss nach UL 486A-486B ist ein zulässiger Leitertemperatur von 75 °C genannt.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Artikelgewicht: |
0,5710 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
160,00 × 220,00 × 30,00 cm |
Technische Daten
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TS1.5 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Nein |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rahmenklemme 4 Stück |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rahmenklemme |
Mechanischer Aufbau
| Nettogewicht pro ME |
571 g
|
Anschlüsse gemäß IEC
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / minimal |
35 mm² |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / maximal |
300 mm² |
| Art der anschließbaren Leiterquerschnitte / der lamellierten Kupferschienen, minimal |
2 x 20mm x 1mm, 2 x 24mm x 1mm |
| Art der anschließbaren Leiterquerschnitte / der lamellierten Kupferschienen, maximal |
10 x 20mm x 1mm, 10 x 24mm x 1mm |
| Abisolierlänge |
26,5 mm
|
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, mehrdrähtig |
35 - 95 mm²: 16 Nm; 120 - 300 mm²: 28 Nm |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, feindrähtig |
35 - 95 mm²: 16 Nm, 120 - 240 mm²: 28 Nm |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, feindrähtig / mit Aderendbearbeitung |
35 - 95 mm²: 16 Nm, 120 - 240 mm²: 28 Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
1,05 in |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / minimal |
1/0 AWG |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / maximal |
500 kcmil |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, mehrdrähtig |
1/0 - 4/0: 140 lb-in; 250 -500 kcmil: 248 lb-in |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
160,00 x 220,00 x 30,00 mm |
| Nettogewicht |
0,571 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
