Produktbeschreibung

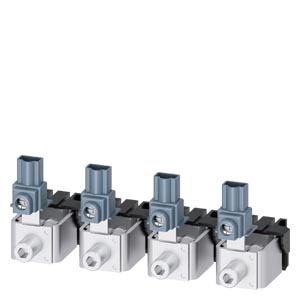

Die Rahmenklemme TS1.2 aus der Reihe SENTRON gehört zur Anschlusstechnik und ist als Zubehör für 3VA52 vorgesehen; im Lieferumfang sind 4 Stück enthalten. Sie hat eine Hilfsleiteranschlussklemme für den Spannungsabgriff. Mehrdrähtige Kupferleiter von 6 bis 120 mm² sind anschließbar, die Abisolierlänge beträgt 19 mm. Zusätzlich lassen sich lamellierte Kupferschienen anschließen, etwa 3 x 13 mm x 0,5 mm bis 6 x 13 mm x 0,5 mm. Das Anzugsdrehmoment liegt je nach Leiterart und Querschnitt bei 6 bis 10 Nm.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Artikelgewicht: |
0,2640 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
120,00 × 170,00 × 25,00 cm |
Technische Daten
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TS1.2 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Ja |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rahmenklemme mit Spannungsabgriff 4 Stück |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rahmenklemme |
Mechanischer Aufbau
| Nettogewicht pro ME |
264 g
|
Anschlüsse gemäß IEC
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / minimal |
6 mm² |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / maximal |
120 mm² |
| Art der anschließbaren Leiterquerschnitte / der lamellierten Kupferschienen, minimal |
3 x 13mm x 0,5mm, 2 x 15,5mm x 0,8mm, 2 x 20mm x 1mm |
| Art der anschließbaren Leiterquerschnitte / der lamellierten Kupferschienen, maximal |
6 x 13mm x 0,5mm, 6 x 15,5mm x 0,8mm, 6 x 20mm x 1mm |
| Abisolierlänge |
19 mm
|
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, eindrähtig |
6 - 16 mm²: 6 Nm |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, mehrdrähtig |
6 - 25 mm²: 6Nm; 35 - 120 mm²: 10 Nm |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, feindrähtig |
10 - 25 mm²: 6 Nm, 35 - 95 mm²: 10Nm |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, feindrähtig / mit Aderendbearbeitung |
10 - 25 mm²: 6 Nm, 35 - 95 mm²: 10Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
0,75 in |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / eindrähtig / minimal |
10 AWG |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / eindrähtig / maximal |
10 AWG |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / minimal |
10 AWG |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / maximal |
3/0 AWG |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, eindrähtig |
10 AWG: 105 lb-in |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, mehrdrähtig |
10 - 4 AWG: 105 lb-in, 3 - 3/0 AWG: 140 lb-in |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
120,00 x 170,00 x 25,00 mm |
| Nettogewicht |
0,264 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
