Produktbeschreibung

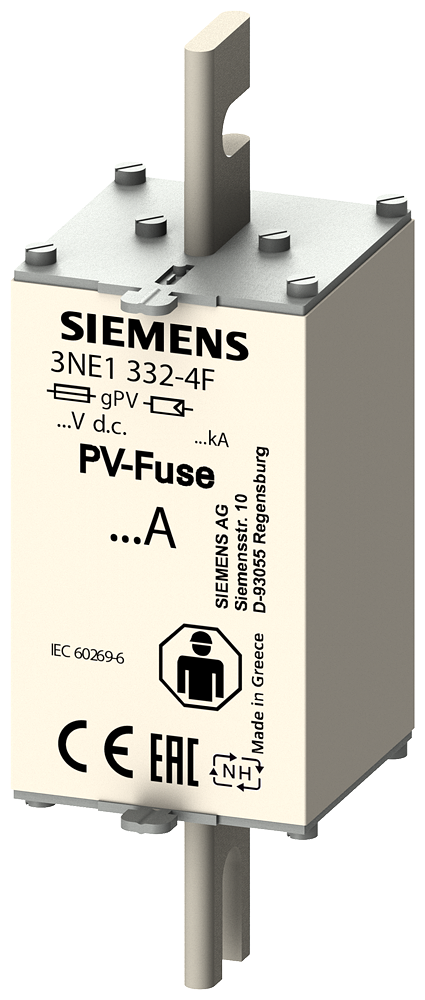

Der PV-Sicherungseinsatz 3NE1332-4F ist eine Messersicherung für Photovoltaik-Anwendungen mit der Baugröße NH2L und einer gPV-Charakteristik. Der Einsatz hat einen Bemessungsstrom von 400 A, eine Bemessungsspannung von 1000 V DC und arbeitet mit geschlitzten Messerkontakten für sichere Kontaktierung. Das Produkt ist speziell für die Absicherung von PV-Generatorsträngen und DC-Sammelschienen in Photovoltaik-Wechselrichtern konzipiert und verhindert Überlastströme und Kurzschlüsse auf der Gleichstromseite. Der Sicherungseinsatz ist mit einem Stirnkennmelder ausgestattet, der den Auslösezustand optisch anzeigt.
Anwendungsbereiche
Ein typisches Einsatzfeld ist die Absicherung einzelner Modulstränge in dezentralen Wechselrichter-Anlagen mit mehreren parallelen DC-Eingängen. Ein weiteres Anwendungsgebiet ist die Sammelschienen-Absicherung in zentralen PV-Wechselrichtern mit Leistungen im niedrigen bis mittleren Megawatt-Bereich.
Vorteile gegenüber Alternativen
Im Unterschied zu Sicherungseinsätzen ohne PV-Spezifikation ist die gPV-Charakteristik auf die typischen Fehlerströme in Photovoltaik-Systemen optimiert und verhindert Fehler durch Fehlerstromschutzschalter besser. Der Einsatz wird in NH2L-Sicherungshaltern montiert, die in standardisierten Schaltschrank-Sammelschienen und Verteiler-Boxen integriert sind.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
1,1380 kg
|
| Artikelgewicht: |
1,1380 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
22,00 × 17,50 × 8,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000055 |
| Produktfamilie |
Bestelldatenübersicht |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
30 Tag(e) |
| Verpackungsmaße (L x B x H) |
220,00 x 175,00 x 80,00 mm |
| Nettogewicht |
1,138 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
2 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.06.2012 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Es gibt noch keine Bewertungen.
