Produktbeschreibung

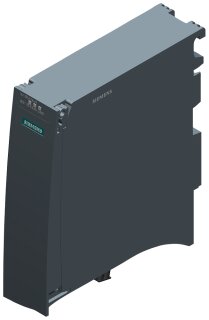

Das IM 155-5 PN ST ist ein PROFINET IO-Device Interface-Modul für die dezentralisierte Feldbus-Peripherie ET 200MP von Siemens. Das Kommunikations-Modul verbindet bis zu zwölf IO-Module ohne zusätzliche Stromversorgung oder bis zu dreißig IO-Module bei Verwendung einer externen Stromversorgung. Das Modul verfügt über einen integrierten 2-Port-Ethernet-Switch mit RJ45 Shared-Device-Anschluss, Media Redundancy Protocol (MRP) und Isochronous Real-Time (IRT) mit einer Reaktionszeit von mindestens 0,25 Millisekunden. Die Taktsynchronität ermöglicht präzise zeitliche Koordination in Echtzeit-Applikationen. Das Interface-Modul unterstützt die Versionsverwaltung I&M0 bis I&M3 und ermöglicht Firmware-Updates über Datensätze ohne Ausfall des Steuerungssystems.
Anwendungsbereiche
Typische Einsatzfelder sind dezentralisierte Steuerungsstrukturen in Verpackungsmaschinen, wo schnelle IO-Anbindung an das PROFINET-Netz erforderlich ist, sowie Automatisierungsanlagen mit hohen Anforderungen an Echtzeit-Synchronisation und Redundanz. Eine zweite Anwendung liegt in modularen Produktionslinien, wo IO-Module flexibel hinzugefügt werden sollen, ohne dass zentrale Stromversorgung oder zusätzliche Feldbusanbindung erforderlich ist. Das Modul wird ab STEP 7 TIA Portal V15 unterstützt und benötigt die GSDML-Version 2.3 oder höher. Die Abmessungen betragen 35 × 147 × 129 Millimeter, das Nettogewicht liegt bei 0,28 Kilogramm.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,2800 kg
|
| Artikelgewicht: |
0,2800 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
15,10 × 15,10 × 4,70 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001604 |
| Produktfamilie |
IM 155-5 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
15,1 x 15,1 x 4,7 cm |
| Nettogewicht |
0,28 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 10.11.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-No. 119-47-1 > 0,1 % (w / w) 4,4'-isopropylidendiphenol (Bisphenol A, BPA) CAS-Nr. 80-05-7 > 0,1 % (w / w) Bleititantrioxid CAS-Nr. 12060-00-3 > 0,1 % (w / w) |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
IM 155-5 PN ST |
| HW-Funktionsstand |
ab FS01 |
| Firmware-Version |
V4.1.0 |
| FW-Update möglich |
Ja |
| Herstellerkennung (VendorID) |
0x002A |
| Gerätekennung (DeviceID) |
0x0312 |
Produktfunktion
| I&M-Daten |
Ja; I&M0 bis I&M3 |
| Modulwechsel im laufenden Betrieb (Hot-Swapping) |
Nein |
| taktsynchroner Betrieb |
Ja |
| IRT |
Ja |
| Werkzeugwechsler |
Nein |
| Lokale Kopplung IO-Daten |
Nein |
Engineering mit
| STEP 7 TIA Portal projektierbar/integriert ab Version |
V15 |
| STEP 7 projektierbar/integriert ab Version |
über GSD-Datei |
| PROFINET ab GSD-Version/GSD-Revision |
GSDML V2.3 |
Konfigurationssteuerung
Versorgungsspannung
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
19,2 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
| Verpolschutz |
Ja |
| Kurzschluss-Schutz |
Ja |
Netz- und Spannungsausfallüberbrückung
| Netz-/Spannungsausfallüberbrückungszeit |
10 ms
|
Eingangsstrom
| Stromaufnahme (Nennwert) |
0,2 A; bei DC 24 V und ohne Last |
| Stromaufnahme, max. |
1,2 A
|
| Einschaltstrom, max. |
9 A
|
| I²t |
0,09 A²·s |
Leistung
| Einspeiseleistung in den Rückwandbus |
14 W
|
| Leistungsentnahme aus dem Rückwandbus |
2,3 W; bei Betrieb mit separater Systemstromversorgung links der IM |
Verlustleistung
| Verlustleistung, typ. |
4,5 W
|
Adressraum je Modul
| Adressraum je Modul, max. |
256 byte; jeweils für Ein- und Ausgangsdaten |
Adressraum je Station
| Adressraum je Station, max. |
512 byte; jeweils für Ein- und Ausgangsdaten |
Hardware-Ausbau
| integrierte Stromversorgung |
Ja; 14 W |
| Systemstromversorgung links der IM steckbar |
Ja |
| Anzahl zulässiger Powersegmente |
3; inkl. Interfacemodul |
Baugruppenträger
| Baugruppen je Baugruppenträger, max. |
30; Peripheriemodule |
Submodule
| Anzahl Submodule je Station, max. |
256; 9 pro Peripheriemodul |
Schnittstellen
| Übertragungsverfahren |
100BASE-TX |
| Anzahl Schnittstellen PROFINET |
1; 2 Ports (Switch) |
Schnittstellenphysik
| RJ 45 (Ethernet) |
Ja |
| Anzahl der Ports |
2 |
| integrierter Switch |
Ja |
| BusAdapter (PROFINET) |
Nein |
Protokolle
| PROFINET IO-Device |
Ja |
| Offene IE-Kommunikation |
Ja |
| Medienredundanz |
Ja; PROFINET MRP-Client |
| PROFINET IO |
Ja |
| PROFIsafe |
Ja |
| PROFIBUS |
Nein |
| EtherNet/IP |
Nein |
| Modbus TCP |
Nein |
Dienste
| — IRT |
Ja; 250 µs bis 4 ms im 125 µs Raster |
| — Dynamic frame packing (DFP) |
Nein |
| — PROFIenergy |
Nein |
| — Priorisierter Hochlauf |
Ja |
| — Shared Device |
Ja |
| — Anzahl IO-Controller bei Shared Device, max. |
2 |
RJ 45 (Ethernet)
| Übertragungsverfahren |
PROFINET mit 100 Mbit/s vollduplex (100BASE-TX) |
| 100 Mbit/s |
Ja |
| Autonegotiation |
Ja |
| Autocrossing |
Ja |
Redundanzbetrieb
| PROFINET-Systemredundanz (S2) |
Nein |
| — an S7-1500R/H |
Nein |
| — an S7-400H |
Nein |
| PROFINET-Systemredundanz (R1) |
Nein |
| H-Sync-Forwarding |
Nein |
Medienredundanz
Offene IE-Kommunikation
| TCP/IP |
Ja |
| SNMP |
Ja |
| LLDP |
Ja |
Taktsynchronität
| Äquidistanz |
Ja |
| kleinster Takt |
250 µs |
| größter Takt |
4 ms
|
| Buszykluszeit (TDP), min. |
250 µs |
| Jitter, max. |
1 µs |
Alarme/Diagnosen/Statusinformationen
| Statusanzeige |
Ja |
| Alarme |
Ja |
| Diagnosefunktion |
Ja |
Diagnoseanzeige LED
| RUN-LED |
Ja; grüne LED |
| ERROR-LED |
Ja; rote LED |
| MAINT-LED |
Ja; gelbe LED |
| Verbindungsanzeige LINK TX/RX |
Ja; 2x grün-gelbe LED |
Potenzialtrennung
| zwischen Rückwandbus und Elektronik |
Nein |
| zwischen PROFINET und allen anderen Stromkreisen |
Ja; AC 1 500 V (Typprüfung) |
| zwischen Versorgung und allen anderen Stromkreisen |
Nein |
Zulässige Potenzialdifferenz
| zwischen verschiedenen Stromkreisen |
Sicherheitskleinspannung SELV |
Isolation
| Isolation geprüft mit |
DC 707 V (Typprüfung) |
Normen, Zulassungen, Zertifikate
| Siemens Ökoprofil (SEP) |
Siemens EcoTech |
| Netzlastklasse |
3 |
Umwelt-Fußabdruck
| Umweltproduktdeklaration |
Ja |
Treibhauspotential
| — Treibhauspotential, (gesamt) [CO2 eq] |
64,1 kg
|
| — Treibhauspotential, (während Herstellung) [CO2 eq] |
11,1 kg
|
| — Treibhauspotential, (während Betrieb) [CO2 eq] |
53,6 kg
|
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] |
-0,669 kg
|
Security
| PROFINET Security Class |
0 |
Umgebungstemperatur im Betrieb
| waagerechte Einbaulage, min. |
-25 °C; ab FS03 |
| waagerechte Einbaulage, max. |
60 °C |
| senkrechte Einbaulage, min. |
-25 °C; ab FS03 |
| senkrechte Einbaulage, max. |
40 °C |
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe über NN, max. |
5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch |
Absolute Luftfeuchte
| Taupunkt, min. |
-60 °C; geeignet für Trockenraumanwendungen |
ET-Connection
Maße
| Breite |
35 mm
|
| Höhe |
147 mm
|
| Tiefe |
129 mm
|
