Produktbeschreibung
Das PROFIBUS FC Underground Cable 6XV1830-3FH10 ist eine spezielle Busleitung für die Erdverlegung in industriellen Automatisierungsanlagen. Die 2-adrig geschirmte Leitung nach Leitungsbezeichnung 02YSY (ST) CY2Y 1x2x0,64/2,55-150 bietet eine Impedanz von 150 Ohm und ermöglicht PROFIBUS-Kommunikation auch in erdverlegten Strecken. Die Dämpfungswerte liegen bei 9,6 kHz maximal 0,0025 dB/m, bei 38,4 kHz 0,004 dB/m, bei 4 MHz 0,022 dB/m und bei 16 MHz 0,042 dB/m. Der Temperaturbereich von -40 bis +60 °C ist für Betrieb, Lagerung, Transport und Montage konstant. Die Brandverhalten-Klasse Fca nach EN 13501-6 und die Öl-Beständigkeit nach IEC 60811-2-1 machen das Kabel robust gegen chemische Belastung im Erdreich.
Anwendungsbereiche
Typische Anwendungsfelder sind die Verdrahtung von dezentralen Ein-/Ausgabe-Modulen in Feldebenen-Automatisierung sowie die Anbindung von PROFIBUS-Peripherie in unterirdischen Kanälen oder Rohrsystemen an Förderanlagen und Verpackungsmaschinen. Eine weitere Einsatzstelle ist die Busstrecke in Wasseraufbereitungsanlagen, wo Erdverlegung erforderlich ist.
Vorteile gegenüber Alternativen
Im Unterschied zu Standard-PROFIBUS-Kabeln für Kanallegen oder Wandmontage ist das FC-Underground-Kabel mit verstärktem Außenmantel und erhöhter chemischer Resistenz gegen Mineralöl ausgelegt. Das Kabel wird als Meterware geliefert mit einer Mindestbestellmenge von 20 m und maximaler Lieferlänge pro Spule 1000 m, wodurch flexible Längenkonfiguration für Feldverkabelungen möglich ist.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,1170 kg
|
| Artikelgewicht: |
0,1170 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
60,00 × 60,00 × 49,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC003249 |
| Produktfamilie |
PROFIBUS Busleitungen |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
60,00 x 60,00 x 49,00 cm |
| Nettogewicht |
0,117 kg
|
| Mengeneinheit |
1 Meter |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
20 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Technische Daten
| Produkttyp-Bezeichnung |
PROFIBUS FC Ground Cable |
| Produktbeschreibung |
Spezielle Busleitung (2-adrig) mit zusätzlichem Außenmantel, Meterware, unkonfektioniert |
| Produkt-Markenname |
SIMATIC NET |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6XV1830-3FH10 |
| Eignung zur Verwendung |
Einsatz zur Erdverlegung |
| Leitungsbezeichnung |
02YSY (ST) CY2Y 1x2x0,64/2,55-150 SW KF 40 |
| Leitungslänge |
Meterware |
Elektrische Daten
| bei 9,6 kHz / maximal |
0,0025 dB/m |
| bei 38,4 kHz / maximal |
0,004 dB/m |
| bei 4 MHz / maximal |
0,022 dB/m |
| bei 16 MHz / maximal |
0,042 dB/m |
| Nennwert |
150 ? |
| bei 9,6 kHz |
270 ? |
| bei 38,4 kHz |
185 ? |
| bei 3 MHz ... 20 MHz |
150 ? |
| des Wellenwiderstands bei 9,6 kHz |
10 %
|
| des Wellenwiderstands bei 38,4 kHz |
10 %
|
| des Wellenwiderstands bei 3 MHz ... 20 MHz |
10 %
|
| Schleifenwiderstand je Länge / maximal |
110 m?/m |
| Schirmwiderstand je Länge / maximal |
9,5 ?/km |
| Kapazität je Länge / bei 1 kHz |
28,5 pF/m |
| Effektivwert |
80 V
|
Mechanische Daten
| Anzahl der elektrischen Adern |
2 |

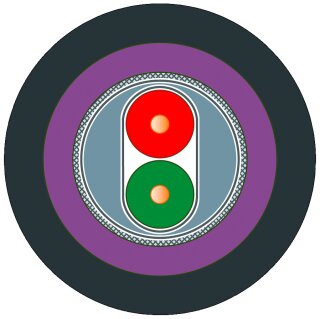

| Ausführung des Schirms |
Überlappte alukaschierte Folie, umhüllt von einem Schirmgeflecht aus verzinnten Kupferdrähten |
| Ausführung des elektrischen Anschlusses / FastConnect |
Ja |
| des Innenleiters |
0,65 mm
|
| der Aderisolierung |
2,55 mm
|
| des Kabelinnenmantels |
5,4 mm
|
| des Kabelmantels |
10,8 mm
|
| des Kabelmantels / Anmerkung |
Die Leitung (Durchmesser 8,0 mm +-0,4 mm) besitzt einen zusätzlichen, schwarzen Außenmantel (Durchmesser 10,8 mm +-0,5 mm) als Schutz vor Zerstörung bei der Erdverlegung. Wegen Außendurchmesser > 8 mm: Busanschlussstecker sind nur nach Abnahme des Außenmantels anschließbar |
| symmetrische Toleranz des Außendurchmessers / des Kabelmantels |
0,5 mm
|
| der Aderisolierung der Datenadern |
rot/grün |
| bei einmaligem Biegen / minimal zulässig |
41 mm
|
| bei mehrmaligem Biegen / minimal zulässig |
81 mm
|
| Zugbelastung / maximal |
100 N |
| Gewicht je Länge |
117 kg/km |
Umgebungsbedingungen
| während Betrieb |
-40 ... +60 °C |
| während Lagerung |
-40 ... +60 °C |
| während Transport |
-40 ... +60 °C |
| während Montage |
-40 ... +60 °C |
| Anmerkung |
Elektrische Eigenschaften gemessen bei 20 °C |
| Brandverhalten |
entflammbar |
| Klasse des Brandverhaltens / gemäß EN 13501-6 |
Fca |
| gegen Mineralöl |
Öl beständig nach IEC 60811-2-1 (4 h / 70°C) |
| gegen Fett |
bedingt widerstandsfähig |
| gegen Wasser |
gut widerstandsfähig |
| radiologische Widerstandsfähigkeit / gegen UV-Strahlung |
widerstandsfähig / Sunlight resistant acc. to UL 444 Sec. 7.12 |
Produkteigenschaften, Produktfunktionen, Produktbestandteile / allgemein
| halogenfrei |
Nein |
| siliconfrei |
Ja |
Normen, Spezifikationen, Zulassungen
| UL -/ETL-Listing / 300 V Rating |
Nein |
| UL -/ETL-Style / 600 V Rating |
Nein |
| Eignungsnachweis |
CE, FCC, IC, cULus |
| EAC-Zulassung |
Ja |
| CE-Kennzeichnung |
Ja |
| RoHS-Konformität |
Ja |
| Widerstandsfähigkeit gegen Luftverschmutzung / Konformität gemäß ANSI/ISA-71.04 |
Ja; G3 |
| American Bureau of Shipping Europe Ltd. (ABS) |
Nein |
| Bureau Veritas (BV) |
Nein |
| Det Norske Veritas (DNV) |
Nein |
| Germanischer Lloyd (GL) |
Nein |
| Lloyds Register of Shipping (LRS) |
Nein |
| Nippon Kaiji Kyokai (NK) |
Nein |
| Polski Rejestr Statkow (PRS) |
Nein |
Weitere Informationen / Internet-Links
| zur Webseite: Auswahlhilfe Leitungen und Stecker |
https://support.industry.siemens.com/cs/ww/de/view/109766358 |
| zur Webseite: Auswahlhilfe TIA Selection Tool |
https://www.siemens.com/tstcloud |
| zur Webseite: SiePortal |
https://sieportal.siemens.com/ |
| zur Webseite: Bilddatenbank |
https://www.automation.siemens.com/bilddb |
| zur Webseite: CAx-Download-Manager |
https://www.siemens.com/cax |
| zur Webseite: Industry Online Support |
https://support.industry.siemens.com |
Securityhinweise
| Securityhinweis |
Siemens bietet Produkte und Lösungen mit Industrial Cybersecurity-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Cybersecurity-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts. Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu verhindern. Diese Systeme, Maschinen und Komponenten sollten nur mit dem Unternehmensnetzwerk oder dem Internet verbunden werden, wenn und soweit dies notwendig ist und nur wenn entsprechende Schutzmaßnahmen (z.B. Firewalls und/oder Netzwerksegmentierung) ergriffen wurden. Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Cybersecurity finden Sie unter www.siemens.com/cybersecurity-industry. Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-Bedrohungen erhöhen. Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Cybersecurity RSS Feed unterhttps://www.siemens.com/cert. (V4.7) |
