Produktbeschreibung

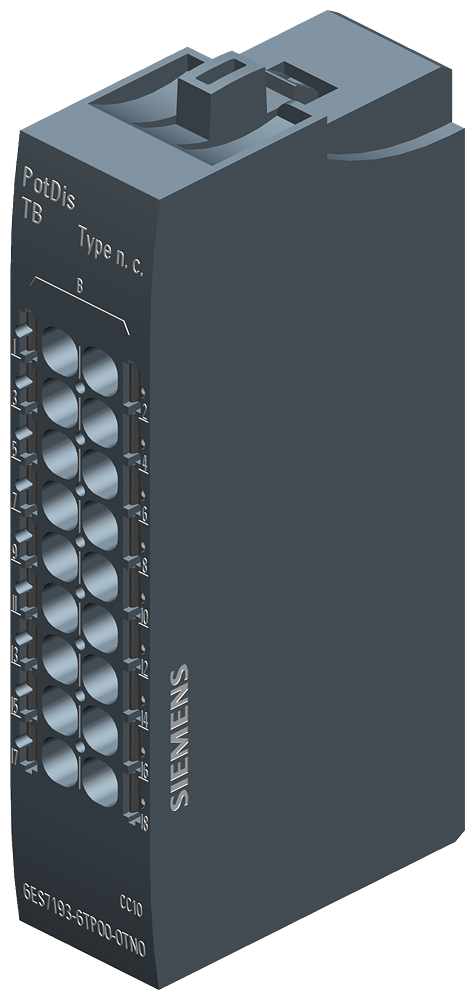

Das Potenzialverteilermodul PotDis-TB-n.c.-G ist ein Baugruppenträger der SIMATIC ET 200SP Dezentralen Peripherie. Das Terminalblock-Modul verfügt über 18 unverbundene Push-In-Klemmen (n.c. = not connected) ohne Verbindung zu den Schienen P1, P2 oder AUX. Es ermöglicht eine sichere Potenzialtrennung zwischen den Prozessklemmen und der externen Versorgungsspannung. Die maximale Stromtragfähigkeit beträgt 10 A bis 60 °C für alle Schienen-Anschlüsse. Die Versorgungsspannung für die Prozessklemmen ist auf 48 V begrenzt; eine externe Absicherung durch einen LS-Schalter 10 A mit Auslösecharakteristik Typ B oder C wird vorausgesetzt. Die kompakten Abmessungen von 15 mm Breite, 74 mm Höhe und 34 mm Tiefe ermöglichen platzsparende Integration in Steuerungsverteilern.
Anwendungsbereiche
Typische Einsatzfelder sind dezentrale Steuerungsaufbauten an Förderanlagen, Verpackungsmaschinen und Intralogistik-Systemen, wo eine galvanische Trennung zwischen Feldbus-Stromversorgung und lokalen Messeingängen erforderlich ist. Das Modul ist ab Funktionsstand FS10 verfügbar und erfüllt die RoHS-Richtlinie sowie die REACH-Anforderungen. Eine Umweltproduktdeklaration liegt vor. Die externe Absicherung der Versorgungsleitungen ist zwingend erforderlich, um Fehlerströme sicher abzuleiten und die Systemzuverlässigkeit in dezentralen Automatisierungsanlagen zu gewährleisten.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0280 kg
|
| Artikelgewicht: |
0,0280 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
8,10 × 4,20 × 2,20 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001598 |
| Produktfamilie |
Bestelldatenübersicht |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
8,1 x 4,2 x 2,2 cm |
| Nettogewicht |
0,028 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 09.02.2018 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
PotDis-TB-n.c.-G |
| HW-Funktionsstand |
ab FS10 |
| Farbcode für modulspezifisches Farbkennzeichnungsschild |
CC10 |
Versorgungsspannung
| für Prozessklemmen |
48 V; max. |
| externe Absicherung für Versorgungsleitungen |
Ja; LS-Schalter 10 A mit Auslösecharakteristik Typ B oder C für die jeweilige Versorgungsnennspannung |
Stromtragfähigkeit
| bis 60 °C, max. |
10 A
|
| für P1- und P2-Schiene, max. |
10 A
|
Potenzialtrennung
| zwischen Prozessklemmen und Versorgungsspannung |
Ja |
Umwelt-Fußabdruck
| Umweltproduktdeklaration |
Ja |
Treibhauspotential
| — Treibhauspotential, (gesamt) [CO2 eq] |
0,873 kg
|
| — Treibhauspotential, (während Herstellung) [CO2 eq] |
0,866 kg
|
| — Treibhauspotential, (während Betrieb) [CO2 eq] |
0 kg
|
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] |
-0,0011 kg
|
Umgebungstemperatur im Betrieb
| waagerechte Einbaulage, min. |
-30 °C |
| waagerechte Einbaulage, max. |
60 °C |
| senkrechte Einbaulage, min. |
-30 °C |
| senkrechte Einbaulage, max. |
50 °C |
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe über NN, max. |
5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch |
Absolute Luftfeuchte
| Taupunkt, min. |
-60 °C; geeignet für Trockenraumanwendungen |
Farbkodierschilder
Klemmen
| Klemmentyp |
Push-In-Klemme |
| Anschlussquerschnitt min. |
0,14 mm²; 0,2 mm² ohne Aderendhülse |
| Anschlussquerschnitt max. |
2,5 mm²; 1,5 mm² mit Aderendhülse |
| Anzahl der Prozessklemmen zum Peripheriemodul |
16 |
| Anzahl der Klemmen zur AUX-Schiene |
0 |
| Anzahl Zusatzklemmen |
0 |
| Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene |
2 |
Maße
| Breite |
15 mm
|
| Höhe |
74 mm
|
| Tiefe |
34 mm
|
Gewichte
