Produktbeschreibung

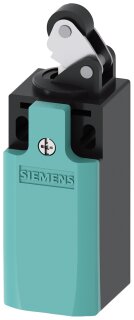

Der Positionsschalter 3SE5212-0BE10 ist ein mechanischer Einzelpositionsschalter der SIRIUS-Familie mit Metallgehäuse in 31-mm-Breite nach DIN EN 50047. Das Gerät verfügt über einen M20 × 1,5-Gewindeanschluss und ist mit Schleichkontakten ausgestattet, die eine sanfte Schaltung ohne Verschleiß ermöglichen. Die Schutzart IP66/IP67 gewährleistet sichere Funktion in feuchten und staubigen Umgebungen. Technische Eckdaten: 1 Öffner und 1 Schließer als Hilfskontakte, Schaltleistung 6 A bei 24 V und 120 V Bemessungswert, Isolationsspannung 400 V, Stoßspannungsfestigkeit 6 kV, Stoßfestigkeit 30 g / 11 ms nach IEC 60068-2-27. Betriebstemperaturbereich -25 bis +85 °C, Verschmutzungsgrad Klasse 3 mit Zwangsöffnung für sichere Schaltung. Der Rollenhebel mit 13 mm Kunststoffrolle eignet sich für Positionierungsaufgaben in Förderanlagen und automatisierten Montagestationen, wo mechanische Auslösung durch Anfahrt erforderlich ist.
Anwendungsbereiche
Auch in der Endlagensicherung von Schieber- und Sperrschiebern oder in der Produktumleitung auf Sortierverkettungen findet das Gerät häufig Anwendung.
Vorteile gegenüber Alternativen
Im Unterschied zu elektromagnetischen Positionsschaltern mit Näherungssensoren benötigt der mechanische Schalter keine externe Stromversorgung und keine Signalverarbeitung – die Schaltung erfolgt rein durch Mechanik. Das reduziert Komplexität in dezentralen Steuerungen. Zubehör wie alternative Antriebsköpfe (3SE5000-0AE10) und Leergehäuse (3SE5212-0AC05) sind verfügbar und ermöglichen flexible Konfiguration.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,2020 kg
|
| Artikelgewicht: |
0,2020 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,20 × 4,50 × 9,70 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000030 |
| Produktfamilie |
Gehäusebreite 31 mm nach EN 50047 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
42,00 x 45,00 x 97,00 mm |
| Nettogewicht |
0,202 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Imidazolidin-2-thion CAS-Nr. 96-45-7 > 0,1 % (w / w) |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Mechanische Positionsschalter |
| Produkttyp-Bezeichnung |
3SE5 |
| des mitgelieferten Antriebskopfs für Positionsschalter |
3SE5000-0AE10 |
| der mitgelieferten Schaltkontakte |
3SE5000-0BA00 |
| des mitgelieferten Leergehäuses mit Deckel |
3SE5212-0AC05 |
| Eignung zur Verwendung Sicherheitsschalter |
Ja |
Allgemeine technische Daten
| Produktfunktion Zwangsöffnung |
Ja |
| Isolationsspannung Bemessungswert |
400 V
|
| Verschmutzungsgrad |
Klasse 3 |
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| Schutzart IP |
IP66/IP67 |
| gemäß IEC 60068-2-27 |
30 g / 11 ms |
| gemäß IEC 60068-2-6 |
0,35 mm / 5 g |
| mechanische Lebensdauer (Schaltspiele) typisch |
15 000 000 |
| elektrische Lebensdauer (Schaltspiele) bei AC-15 bei 230 V typisch |
100 000 |
| thermischer Strom |
10 A
|
| Material des Gehäuses des Schalterkopfs |
Metall |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
B |
| Dauerstrom des Leitungsschutzschalters C-Charakteristik |
1 A; für einen Kurzschlussstrom kleiner 400 A |
| Dauerstrom des DIAZED-Sicherungseinsatzes flink |
10 A; für einen Kurzschlussstrom kleiner 400 A |
| Dauerstrom des DIAZED-Sicherungseinsatzes gG |
6 A
|
| Wirkprinzip |
mechanisch |
| Wiederholgenauigkeit |
0,05 mm
|
| RoHS-Richtlinie (Tag/Monat/Jahr) |
07/01/2006 |
| SVHC Stoffname |
Imidazolidin-2-thion CAS-Nr. 96-45-7 |
| Nettogewicht pro ME |
0,202 kg
|
| Mindestbetätigungskraft in Betätigungsrichtung |
10 N |
| Länge des Sensors |
94,4 mm
|
| Breite des Sensors |
31 mm
|
Umgebungsbedingungen
| während Betrieb |
-25 ... +85 °C |
| während Lagerung |
-40 ... +90 °C |
| Explosionsschutz-Kategorie für Staub |
ohne |
Hauptstromkreis
| Ausführung des Schaltkontakts |
mechanisch |
| Betriebsfrequenz Bemessungswert |
50 ... 60 Hz |
| Anzahl der Öffner für Hilfskontakte |
1 |
| Anzahl der Schließer für Hilfskontakte |
1 |
| bei 24 V Bemessungswert |
6 A
|
| bei 120 V Bemessungswert |
6 A
|
| bei 240 V Bemessungswert |
6 A
|
| bei 400 V Bemessungswert |
4 A
|
| bei 125 V Bemessungswert |
0,55 A
|
| bei 250 V Bemessungswert |
0,27 A
|
Gehäuse
| Bauform des Gehäuses |
Quader, schmal |
| Material des Gehäuses |
Metall |
| Beschichtung des Gehäuses |
kathodische Tauchlackierung |
| Ausführung des Gehäuses gemäß Norm |
Ja |
Antriebskopf
| Ausführung des Betätigungselements |
Rollenhebel,Metallhebel, Kunststoffrolle |
| Normbezeichnung des Schalterkopfs |
EN 50047, Form E |
| Form des Schalterkopfs |
Rolle |
| Ausführung der Schaltfunktion |
Zwangsöffner |
| Schaltprinzip |
Schleichschaltglieder |
| Anzahl der Schaltkontakte sicherheitsgerichtet |
1 |
| Ausführung der Kabeleinführung |
1x (M20 x 1,5) |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
beliebig |
| Befestigungsart |
Schraubbefestigung |
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| eindrähtig |
1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²) |
| feindrähtig mit Aderendbearbeitung |
1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²) |
| bei AWG-Leitungen eindrähtig |
1x (20 ... 16), 2x (20 ... 18) |
| bei AWG-Leitungen mehrdrähtig |
1x (20 ... 16), 2x (20 ... 18) |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
ohne |
Kommunikation/ Protokoll
| Ausführung der Schnittstelle |
ohne |
Sicherheitsrelevante Kenngrößen
| Produktfunktion geeignet für Sicherheitsfunktion |
Ja |
| Gebrauchsdauer maximal |
20 A
|
| Prüfung verschleißbedingter Gebrauchsdauer notwendig |
Ja |
| bei niedriger Anforderungsrate gemäß SN 31920 |
20 %
|
| bei hoher Anforderungsrate gemäß SN 31920 |
20 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
1 000 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
100 FIT |
ISO 13849
| Gerätetyp gemäß ISO 13849-1 |
3 |
IEC 61508
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
A |
