Produktbeschreibung

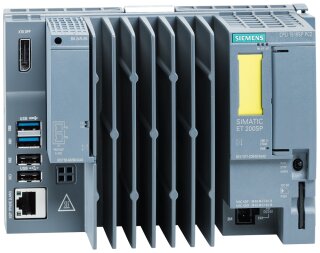

Der SIMATIC ET 200SP Open Controller CPU 1515SP PC2 F + HMI 2048PT ist ein kompakter Industrie-PC mit integrierter Steuerungsfunktion für dezentrale Automatisierungslösungen. Das Gerät verfügt über 8 GB RAM, 128 GB CFast-Speicher und läuft unter Windows 10 IoT Enterprise LTSC 2019 64bit. Werkseitig sind die S7-1500 Failsafe Software Controller CPU 1505SP F V2x und WinCC Runtime Advanced V17 mit 2048 PowerTags-Lizenz vorinstalliert. Die Versorgungsspannung beträgt 24 V DC im Bereich 19,2 bis 28,8 V mit Verpolschutz. Die physischen Abmessungen liegen bei 160 mm Breite, 117 mm Höhe und 75 mm Tiefe. Das System bietet vielfältige Schnittstellen: einen CFast-Kartenslot, einen SD/MMC-Slot, einen Anschluss für ET 200SP BusAdapter PROFINET, ein 10/100/1000-MBit/s-Ethernet-Port und insgesamt vier USB-Anschlüsse (2x USB 3.0, 2x USB 2.0) sowie DisplayPort. STEP 7 TIA Portal ab Version V17 ermöglicht die Projektierung und Integration in bestehende Automatisierungsarchitekturen. Typische
Anwendungsbereiche
Einsatzgebiete sind dezentrale Steueraufgaben in Verpackungsanlagen, wo der Open Controller die Maschinenlogik und eine integrierte Visualisierung über WinCC bereitstellt, sowie in Prozessleitsystemen für kleinere bis mittlere Produktionsstätten, in denen Windows-basierte Anwendungen mit SPS-Funktionalität kombiniert werden müssen. Die Kombination aus Software-Steuerung und Runtime-Visualisierung ermöglicht die Umsetzung komplexer Automatisierungsaufgaben ohne separate Hardware-Komponenten.
Vorteile gegenüber Alternativen
Im Unterschied zu klassischen SPS-CPU-Modulen (z. B. CPU 1511) bietet der Open Controller die Flexibilität eines vollwertigen Windows-Betriebssystems, wodurch auch nicht-deterministischen Anwendungen wie Datenbankanbindungen oder Cloud-Kommunikation möglich sind. Der Prozessor unterstützt konfigurationssteuerung über Datensätze und einen Betriebsartenschalter. RoHS-Compliance seit 2018 und Umweltproduktdeklaration nach ISO 14025 sind dokumentiert.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
1,0410 kg
|
| Artikelgewicht: |
1,0410 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
18,90 × 14,40 × 9,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001603 |
| Produktfamilie |
CPU 1515SP PC2 F |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 5A992 |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
18,9 x 14,4 x 9,5 cm |
| Nettogewicht |
1,041 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 18.09.2018 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) 4,4'-isopropylidendiphenol (Bisphenol A, BPA) CAS-Nr. 80-05-7 > 0,1 % (w / w) Bleititantrioxid CAS-Nr. 12060-00-3 > 0,1 % (w / w) |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
CPU 1515SP PC2 F |
| HW-Funktionsstand |
ab FS04 |
| Firmware-Version |
V21.9 |
Engineering mit
| STEP 7 TIA Portal projektierbar/integriert ab Version |
V17 |
Installierte SW
| Visualisierung |
WinCC Runtime Advanced V17 |
| Steuerung |
S7-1500 Software Controller CPU 1505SP F |
Konfigurationssteuerung
Bedienelemente
Versorgungsspannung
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
19,2 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
| Verpolschutz |
Ja |
Netz- und Spannungsausfallüberbrückung
| Netz-/Spannungsausfallüberbrückungszeit |
5 ms
|
Eingangsstrom
| Stromaufnahme (Nennwert) |
1,8 A; volle Prozessorlast, inkl. ET 200SP Module und USB-Verwendung |
| Stromaufnahme (im Leerlauf), typ. |
0,5 A
|
| Stromaufnahme, max. |
2,9 A
|
| I²t |
0,426 A²·s; bei Einschaltstromstoß |
Leistung
| aufgenommene Wirkleistung, max. |
55 W; inkl. ET 200SP Module und USB-Verwendung |
| Einspeiseleistung in den Rückwandbus |
8,75 W
|
Verlustleistung
| Verlustleistung, typ. |
15 W; ohne ET 200SP Module und ohne USB-Verwendung |
Prozessor
| Prozessortyp |
Intel Atom E3940, 1,6 GHz, 4 Cores |
Speicher
| Art des Speichers |
DDR3L |
| Hauptspeicher |
8 Gbyte RAM |
| CFast-Speicherkarte |
Ja; 128 Gbyte Flash-Speicher |
| SIMATIC Memory Card erforderlich |
Nein |
Arbeitsspeicher
| integriert (für Programm) |
1,5 Mbyte |
| integriert (für Daten) |
5 Mbyte |
| integriert (für CPU Funktionsbibliothek der CPU Runtime) |
20 Mbyte |
Ladespeicher
| integriert (auf PC-Massenspeicher) |
320 Mbyte |
Pufferung
| mit USV |
Ja; alle remanent deklarierten Speicherbereiche |
| mit nicht-flüchtigem Speicher |
Ja |
CPU-Bausteine
| Anzahl Elemente (gesamt) |
6 000; unter einem Element sind neben Bausteinen wie DBs, FBs und FCs auch UDTs, globale Konstanten usw. zu verstehen |
DB
| Anzahl, max. |
5 999; Nummernband: 1 bis 65535 |
| Größe, max. |
5 Mbyte |
FB
| Anzahl, max. |
5 998; Nummernband: 1 bis 65535 |
| Größe, max. |
1 024 kbyte |
FC
| Anzahl, max. |
5 999; Nummernband: 1 bis 65535 |
| Größe, max. |
1 024 kbyte |
OB
| Größe, max. |
1 024 kbyte |
| Anzahl Freie-Zyklus-OBs |
100 |
| Anzahl Uhrzeitalarm-OBs |
20 |
| Anzahl Verzögerungsalarm-OBs |
20 |
| Anzahl Weckalarm-OBs |
20 |
| Anzahl Prozessalarm-OBs |
50 |
| Anzahl DPV1-Alarm-OBs |
3 |
| Anzahl Taktsynchronität-OBs |
1 |
| Anzahl Technologiesynchronalarm-OBs |
2 |
| Anzahl Anlauf-OBs |
100 |
| Anzahl Asynchron-Fehler-OBs |
4 |
| Anzahl Synchron-Fehler-OBs |
2 |
| Anzahl Diagnosealarm-OBs |
1 |
Schachtelungstiefe
| je Prioritätsklasse |
24; bei F-Bausteinen bis zu 8 möglich |
S7-Zähler
Remanenz
IEC-Counter
| Anzahl |
beliebig (nur durch den Arbeitsspeicher begrenzt) |
S7-Zeiten
IEC-Timer
| Anzahl |
beliebig (nur durch den Arbeitsspeicher begrenzt) |
Datenbereiche und deren Remanenz
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. |
410 kbyte; bei Speicherung im NVRAM; bei Speicherung auf Massenspeicher 5 242 020 byte |
Merker
| Größe, max. |
16 kbyte |
| Anzahl Taktmerker |
8; Es sind 8 Taktmerkerbits, zusammengefasst in einem Taktmerkerbyte |
Datenbausteine
| Remanenz einstellbar |
Ja |
| Remanenz voreingestellt |
Nein |
Lokaldaten
| je Prioritätsklasse, max. |
64 kbyte; max. 16 kbyte pro Baustein |
Adressbereich
| Anzahl IO-Module |
8 192 |
| — Eingänge, max. |
8 kbyte |
| — Ausgänge, max. |
8 kbyte |
Peripherieadressbereich
| Eingänge |
32 kbyte; alle Eingänge liegen im Prozessabbild |
| Ausgänge |
32 kbyte; alle Ausgänge liegen im Prozessabbild |
Teilprozessabbilder
| Anzahl Teilprozessabbilder, max. |
32 |
Hardware-Ausbau
| integrierte Stromversorgung |
Ja |
| Anzahl dezentraler IO-Systeme |
20 |
Anzahl DP-Master
Anzahl IO-Controller
Baugruppenträger
| Baugruppen je Baugruppenträger, max. |
64; CPU 1515SP PC + 64 Module + Servermodul |
| Anzahl der betreibbaren ET 200SP Module, max. |
64 |
| Anzahl der betreibbaren ET 200AL Module, max. |
16 |
| Anzahl Zeilen, max. |
1 |
PtP CM
| Anzahl PtP CMs |
die Anzahl der anschließbaren PtP CMs ist nur durch die zur Verfügung stehenden Steckplätze begrenzt |
Uhr
| Typ |
Hardwareuhr |
| Hardware-Uhr (Echtzeituhr) |
Ja; Auflösung: 1s |
| Pufferungsdauer |
6 wk; bei 40 °C Umgebungstemperatur, typ. |
| Abweichung pro Tag, max. |
10 s; typ.: 2 s |
Uhrzeitsynchronisation
| unterstützt |
Ja |
| auf DP, Master |
Ja |
| am Ethernet über NTP |
Ja |
| auf Windows-Uhr, Device |
Ja |
Schnittstellen
| Anzahl Schnittstellen Industrial Ethernet |
2 |
| Anzahl Schnittstellen PROFINET |
1 |
| Anzahl Schnittstellen PROFIBUS |
1 |
| Anzahl Schnittstellen RS 485 |
1; über CM DP Modul |
| Anzahl Schnittstellen USB |
4; 2x USB 2.0, 2x USB 3.0 frontseitig |
| Anzahl SD-Card-Slots |
1 |
Videoschnittstellen
| Grafikschnittstelle |
1x DisplayPort |
1. Schnittstelle
| Schnittstellentyp |
PROFINET |
| automatische Ermittlung der Übertragungsgeschwindigkeit |
Ja |
| Autonegotiation |
Ja |
| Autocrossing |
Ja |
| Anzahl Verbindungen |
88 |
Schnittstellenphysik
| RJ 45 (Ethernet) |
Ja; über BusAdapter BA 2x RJ45 |
| — Übertragungsgeschwindigkeit, max. |
100 Mbit/s |
| — Industrial Ethernet Status-LED |
Ja |
| Anzahl der Ports |
2 |
| integrierter Switch |
Ja |
| BusAdapter (PROFINET) |
Ja; einsetzbare BusAdapter: BA 2x RJ45, BA 2x M12, BA 2x FC, BA 2x LC, BA LC/RJ45, BA LC/FC, BA 2x SCRJ, BA SCRJ/RJ45, BA SCRJ/FC, |
| — Industrial-Ethernet Status LED |
Nein |
| RS 485 |
Ja |
Protokolle
| IP-Protokoll |
Ja; IPv4 |
| PROFINET IO-Controller |
Ja |
| PROFINET IO-Device |
Ja |
| SIMATIC-Kommunikation |
Ja |
| Offene IE-Kommunikation |
Ja; optional auch verschlüsselt möglich |
| Webserver |
Ja |
| PROFIBUS DP-Master |
Ja |
| PROFIBUS DP-Device |
Ja |
| PROFIsafe |
Ja |
Dienste
| — Taktsynchronität |
Ja |
| — kleinster Takt |
500 µs |
| — IRT |
Ja |
| — Dynamic frame packing (DFP) |
Nein |
| — PROFIenergy |
Ja |
| — Priorisierter Hochlauf |
Ja; max. 32 PROFINET Devices; wenn Sie in STEP 7 die Funktionalität "Priorisierter Hochlauf" für die PROFINET-Schnittstelle der CPU nutzen möchten, muss die CPU und das Device mit Hilfe eines Switch getrennt werden (z. B. SCALANCE X205) |
| — Anzahl anschließbarer IO-Device, max. |
128 |
| — davon IO-Devices mit IRT, max. |
64 |
| — davon in Linie, max. |
64 |
| — Anzahl anschließbarer IO-Device für RT, max. |
128 |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. |
8 |
| — im Betrieb wechselnde IO-Devices (Partner-Ports), unterstützt |
Ja |
| — Anzahl der IO-Devices pro Werkzeug, max. |
8 |
| — Aktualisierungszeiten |
Minimalwert der Aktualisierungszeit ist auch abhängig vom eingestellten Kommunikationsanteil für PROFINET IO, von der Anzahl der IO-Devices und von der Anzahl der projektierten Nutzdaten |
| — Shared Device |
Ja |
| — Anzahl IO-Controller bei Shared Device, max. |
4 |
| — Asset-Management-Record |
Ja |
| — Äquidistanz |
Nein |
Aktualisierungszeit bei IRT
| — bei Sendetakt von 500 µs |
500 µs bis 8 ms |
| — bei Sendetakt von 1 ms |
1 ms bis 16 ms |
| — bei Sendetakt von 2 ms |
2 ms bis 32 ms |
| — bei Sendetakt von 4 ms |
4 ms bis 64 ms |
| — bei IRT und Parametrierung "ungerader" Sendetakte |
Aktualisierungszeit = Setzen von Sendetakt "odd" (ungerade) (beliebiges Mehrfaches von 125 µs: 625 µs ... 3 875 µs) min. Zykluszeit Start ab 500 µs |
Aktualisierungszeit bei RT
| — bei Sendetakt von 500 µs |
500 µs bis 256 ms |
| — bei Sendetakt von 1 ms |
1 ms bis 512 ms |
| — bei Sendetakt von 2 ms |
2 ms bis 512 ms |
| — bei Sendetakt von 4 ms |
4 ms bis 512 ms |
2. Schnittstelle
| Schnittstellentyp |
Integrierte Ethernet-Schnittstelle |
| automatische Ermittlung der Übertragungsgeschwindigkeit |
Ja |
| Autonegotiation |
Ja |
| Autocrossing |
Ja |
3. Schnittstelle
| Schnittstellentyp |
PROFIBUS mit CM DP |
| Anzahl Verbindungen |
44 |
PROFIBUS DP-Master
| Anzahl DP-Devices, max. |
125 |
RS 485
| Übertragungsgeschwindigkeit, max. |
12 Mbit/s |
Anzahl Verbindungen
| Anzahl Verbindungen, max. |
88 |
| Anzahl Verbindungen reserviert für ES/HMI/Web |
10 |
| Anzahl S7-Routing Verbindungen |
16 |
Redundanzbetrieb
| PROFINET-Systemredundanz (S2) |
Nein |
| PROFINET-Systemredundanz (R1) |
Nein |
Medienredundanz
| — MRP |
Ja |
| — MRP-Interconnection, unterstützt |
Ja |
| — MRPD |
Ja |
| — Umschaltzeit bei Leitungsunterbrechung, typ. |
200 ms
|
| — Anzahl Teilnehmer im Ring, max. |
50 |
SIMATIC-Kommunikation
| PG/OP-Kommunikation |
Ja |
| S7-Routing |
Ja |
| S7-Kommunikation, als Server |
Ja |
| S7-Kommunikation, als Client |
Ja |
| Nutzdaten pro Auftrag, max. |
64 kbyte; BSEND/BRCV: 64 kbyte; PUT/GET: 960 byte |
Offene IE-Kommunikation
| TCP/IP |
Ja |
| — Datenlänge, max. |
64 kbyte |
| ISO-on-TCP (RFC1006) |
Ja |
| UDP |
Ja |
| SNMP |
Ja |
| DCP |
Ja |
| LLDP |
Ja |
Webserver
| HTTP |
Ja; über Windows und PROFINET-Schnittstelle |
| HTTPS |
Ja; über Windows und PROFINET-Schnittstelle |
OPC UA
| Runtime-Lizenz erforderlich |
Ja; Lizenz "Small" erforderlich |
| OPC UA Client |
Ja; ab SW CPU 1505SP V2.6 |
| OPC UA Server |
Ja; Data Access (Read, Write, Subscribe), Runtime-Lizenz erforderlich |
| — Applikations-Authentifizierung |
Ja; verfügbare Security Policys: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| — Security Policys |
Ja; verfügbare Security Policys: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| — Benutzer-Authentifizierung |
Ja; "Anonym" oder mittels Benutzername & Passwort |
Weitere Protokolle
S7-Meldefunktionen
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. |
32 |
| Programmmeldungen |
Ja |
| Anzahl konfigurierbarer Programmmeldungen, max. |
10 000 |
| Anzahl gleichzeitig aktiver Meldungen, max. |
1 000 |
| Anzahl Programmmeldungen |
1 000 |
| Anzahl Meldungen für Systemdiagnose |
200 |
| Anzahl Meldungen für Motion Technologieobjekte |
160 |
Test- Inbetriebnahmefunktionen
| Gemeinsame Inbetriebnahme (Team Engineering) |
Ja; paralleler Online-Zugriff möglich für bis zu 8 Engineering Systeme |
| Status Baustein |
Ja; bis zu 8 gleichzeitig |
| Einzelschritt |
Nein |
| Anzahl Haltepunkte |
8 |
Status/Steuern
| Status/Steuern Variable |
Ja |
| Variablen |
Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler |
| — davon Status Variable, max. |
200 |
| — davon Steuern Variable, max. |
200 |
Forcen
| Forcen |
Ja |
| Forcen, Variablen |
Eingänge, Ausgänge |
| Anzahl Variablen, max. |
200 |
Diagnosepuffer
| vorhanden |
Ja |
| Anzahl Einträge, max. |
1 000 |
| — davon netzausfallsicher |
300 |
Traces
| Anzahl projektierbarer Traces |
4 |
| Speichergröße je Trace, max. |
512 kbyte |
Diagnoseanzeige LED
| RUN/STOP-LED |
Ja |
| ERROR-LED |
Ja |
| MAINT-LED |
Ja |
Unterstützte Technologieobjekte
| Motion Control |
Ja; Hinweis: Die Anzahl der Technologieobjekte wirkt sich auf die Zykluszeit des SPS-Programms aus; Auswahlhilfe über das TIA Selection Tool |
| Anzahl verfügbarer Motion Control Ressourcen für Technologieobjekte |
2 400 |
| — je Drehzahlachse |
40; pro Achse |
| — je Positionierachse |
80; pro Achse |
| — je Gleichlaufachse |
160; pro Achse |
| — je externer Geber |
80; pro externer Geber |
| — je Nocken |
20; pro Nocken |
| — je Nockenspur |
160; pro Nockenspur |
| — je Messtaster |
40; pro Messtaster |
| — Anzahl Positionierachsen bei Motion Control Zyklus von 4 ms (typischer Wert) |
15 |
| — Anzahl Positionierachsen bei Motion Control Zyklus von 8 ms (typischer Wert) |
30 |
| PID_Compact |
Ja; universeller PID-Regler mit integrierter Optimierung |
| PID_3Step |
Ja; PID-Regler mit integrierter Optimierung für Ventile |
| PID-Temp |
Ja; PID-Regler mit integrierter Optimierung für Temperatur |
| High Speed Counter |
Ja |
Normen, Zulassungen, Zertifikate
| CE-Kennzeichen |
Ja |
| CSA-Zulassung |
Ja |
| cULus |
Ja |
| FM-Zulassung |
Ja |
| RCM (ehemals C-TICK) |
Ja |
Umwelt-Fußabdruck
| Umweltproduktdeklaration |
Ja |
Treibhauspotential
| — Treibhauspotential, (gesamt) [CO2 eq] |
432 kg
|
| — Treibhauspotential, (während Herstellung) [CO2 eq] |
73,8 kg
|
| — Treibhauspotential, (während Betrieb) [CO2 eq] |
365 kg
|
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] |
-6,71 kg
|
Maximal erreichbare Sicherheitsklasse im Sicherheitsbetrieb
| Performance Level nach ISO 13849-1 |
PLe |
| SIL gemäß IEC 61508 |
SIL 3 |
Versagenswahrscheinlichkeit (bei Gebrauchsdauer von 20 Jahren und Reparaturzeit von 100 Stunden)
| — Low demand mode: PFDavg gemäß SIL3 |
< 2,00E-05 |
| — High demand/continous mode: PFH gemäß SIL3 |
< 1,00E-09 1/h |
Umgebungstemperatur im Betrieb
| min. |
-20 °C |
| waagerechte Einbaulage, min. |
-20 °C |
| waagerechte Einbaulage, max. |
60 °C; ab 55 °C: mit max. 32 ET 200SP Modulen; 4x 0,3 A USB-Last; CFAST-Speicherkarte max. 10 % Last; SD Karte nicht benutzt |
| senkrechte Einbaulage, min. |
-20 °C |
| senkrechte Einbaulage, max. |
50 °C; ab 45 °C: mit max. 32 ET 200SP Modulen; 4x 0,3 A USB-Last; CFAST-Speicherkarte und SD-Karte max. 10 % Last |
Umgebungstemperatur bei Lagerung/Transport
Schwingungen
| Betrieb, geprüft nach IEC 60068-2-6 |
Ja |
| Transport, geprüft nach IEC 60068-2-6 |
Ja |
Schockprüfung
| geprüft nach IEC 60068-2-6 |
Ja |
| geprüft nach IEC 60068-2-27 |
Ja |
| geprüft nach IEC 60068-2-29 |
Ja |
| Lagerung/Transport, geprüft nach IEC 60068-2-27 |
Ja |
Betriebssysteme
| vorinstalliertes Betriebssystem |
Windows 10 IoT Enterprise 2019 LTSC, 64 bit, MUI |
Programmiersprache
| — KOP |
Ja; inkl. Failsafe |
| — FUP |
Ja; inkl. Failsafe |
| — AWL |
Ja |
| — SCL |
Ja |
| — CFC |
Nein |
| — GRAPH |
Ja |
Know-how-Schutz
| Anwenderprogrammschutz/Passwortschutz |
Ja |
| Kopierschutz |
Ja |
| Bausteinschutz |
Ja |
Zugriffschutz
| Schutz der vertraulichen Konfigurationsdaten |
Ja |
| Schutzstufe: Schreibschutz |
Ja |
| Schutzstufe: Schreib-/Leseschutz |
Ja |
| Schutzstufe: Schreibschutz für Failsafe |
Ja |
| Schutzstufe: Complete Protection |
Ja |
Zykluszeitüberwachung
| untere Grenze |
einstellbare Mindestzykluszeit |
| obere Grenze |
einstellbare maximale Zykluszeit |
Open Development Schnittstellen
| Größe ODK SO-Datei, max. |
5,8 Mbyte |
Peripherie/Optionen
| SD-Card |
optional für zusätzlichen Massenspeicher |
Maße
| Breite |
160 mm
|
| Höhe |
117 mm
|
| Tiefe |
75 mm
|
Gewichte
Es gibt noch keine Bewertungen.
