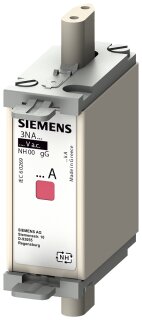

3NA6830 Siemens NH-Sicherungseinsatz 100A gG 500V/250V Messerkontakte

3NA6830 Siemens NH-Sicherungseinsatz 100A gG 500V/250V Messerkontakte

Artikelnummer: SIE-3NA6830
GTIN: 4001869071299
HAN: 3NA6830
Inhalt: 1 Stück

NH-Sicherung NH000, 100 A, Betriebsklasse gG, 500 V AC / 250 V DC. Mit Messerkontakten und Kombikennmelder für Schaltschrank-Absicherung.

3,55 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 8,76 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der NH-Sicherungseinsatz 3NA6830 ist eine Hochleistungssicherung der Baugröße NH000 mit einem Bemessungsstrom von 100 A und der Betriebsklasse gG. Die Sicherung ist ausgelegt für Wechselspannung bis 500 V AC und Gleichspannung bis 250 V DC und verfügt über ein Ausschaltvermögen von 120 kA bei AC sowie 25 kA bei DC mit Zeitkonstante >= 10 ms nach IEC 60269. Die Ausführung mit versilberten Messerkontakten gewährleistet korrosionsfreie Verbindungen, während der Kombikennmelder den Sicherungszustand anzeigte. Die isolierten Grifflaschen ermöglichen sichere Handhabung und schnellen Wechsel in Schaltschränken. Typische

Anwendungsbereiche

Einsatzgebiete sind die Absicherung von Hauptstromkreisen in Verteilergeräten, die Schutzschaltung in Schaltanlagen sowie die Überlast- und Kurzschlussschutzfunktion in Maschinensteuerungen und Antriebssystemen.

Vorteile gegenüber Alternativen

Im Unterschied zu Sicherungen der Betriebsklasse aM oder aR bietet die gG-Betriebsklasse einen umfassenden Schutz sowohl vor Überlast als auch vor Kurzschluss über den gesamten Strombereich, was sie zum Standard in industriellen Verteilersystemen macht. Die Schutzart IP20 mit angeschlossenen Leitern erfüllt die Anforderungen für typische Schaltanlagenmontage. Der Sicherungseinsatz entspricht der Norm DIN EN 60269-1 und ist mit der SENTRON-Produktlinie von Siemens kompatibel.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,1310 kg
Artikelgewicht:	0,1310 kg
Abmessungen ( Länge × Breite × Höhe ):	8,40 × 6,50 × 6,20 cm

Technische Daten

Allgemeine technische Daten

Baugröße des Sicherungssystems gemäß DIN EN 60269-1	NH000
Betriebsklasse des Sicherungseinsatzes	gG
Montageart	isolierte Grifflaschen
Spannungsart der Betriebsspannung	AC/DC
Betriebsstrom bei AC Bemessungswert	100 A
bei AC	500 V
bei DC	250 V

Schaltvermögen

Ausschaltvermögen bei AC gemäß IEC 60269 Bemessungswert	120 kA
Ausschaltvermögen bei DC bei Zeitkonstante >= 10 ms gemäß IEC 60269 Bemessungswert	25 kA

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	NH-Sicherungseinsatz
Ausführung des Produkts	mit Messerkontakten
Ausführung des Kennmelders	Kombikennmelder
Ausführung des Schaltkontakts	korrosionsfrei, versilbert
Ausführung des Sicherungseinsatzes	NH-Sicherungseinsatz

Mechanischer Aufbau

Breite des Gehäuses	21 mm
Einbaulage	beliebig, vorzugsweise senkrecht
Nettogewicht pro ME	131 g

Approbationen Zertifikate

Referenzkennzeichen gemäß IEC 81346-2:2009	FC

Schutzart und Schutzklasse

Schutzart IP	IP20, mit angeschlossenen Leitern

Verlustleistung

Verlustleistung [W]	6,95 W
Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	7 W

Umgebungsbedingungen

minimal	-5 °C
maximal	40 °C
Umweltkategorie	-20 bis +50 °C bei 95% relativer Feuchte
Umweltkategorie während Lagerung	Luftfeuchte 90% bei 20°C

Kommerziell - Produktbezogen

ETIM 9.0	EC000055
Produktfamilie	NH-Sicherungseinsätze

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	84,00 x 65,00 x 62,00 mm
Nettogewicht	0,131 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	3
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.06.2006
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information
