Produktbeschreibung

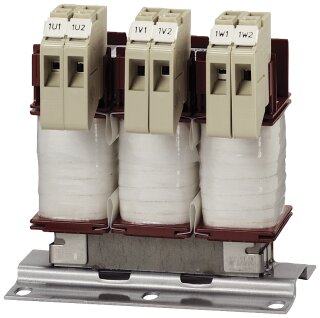

Die Netzdrossel für Frequenzumrichter ist dreiphasig für 500 V AC und 50 Hz ausgelegt und besitzt Schraubanschlüsse für den Hauptstromkreis. Bei einem Bemessungsbetriebsstrom von 20,16 A beträgt der relative induktive Spannungsabfall 2 %, die Induktivität liegt bei 0,82 mH. Die thermische Klasse ist B nach IEC 60085, die Umgebungstemperatur ist mit 40 °C angegeben, die Schutzart IP00. Entspricht EN 61558-2-20 und ist UL/CSA-recognized.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Artikelgewicht: |
3,5000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
180,00 × 180,00 × 150,00 cm |
Technische Daten
Allgemeine technische Daten
| Produkt-Bezeichnung |
Netzdrossel f. FU |
| Phasenzahl |
3 |
| Spannungsart |
AC |
| Betriebsspannung Bemessungswert |
V 500 |
| Betriebsfrequenz Bemessungswert |
Hz 50 |
| Betriebsfrequenz Bemessungswert, Betriebsstrom bei AC Bemessungswert |
A 20,16 |
| Betriebsfrequenz Bemessungswert, Strom bei AC maximal |
A 22,4 |
| Induktivität Bemessungswert |
H 0,00082 |
| relativer induktiver Spannungsabfall bei Bemessungswert Strom, Spannung und Frequenz |
% 2 |
| Verlustleistung [W] der Wicklung |
W 49,6 |
| Verlustleistung [W] des Eisenkerns |
W 3,8 |
Mechanische Daten
| Ausführung des elektrischen Anschlusses für Hauptstromkreis |
Schraubanschluss |
| Breite |
m 0,148 |
| Höhe |
m 0,139 |
| Tiefe |
m 0,078 |
Umgebungsbedingungen
| thermische Klasse gemäß IEC 60085 |
B |
| Umgebungstemperatur Bemessungswert |
°C 40 |
| Schutzart IP |
IP00 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002563 |
| Produktfamilie |
Drosseln |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
20 Tag(e) |
| Verpackungsmaße (L x B x H) |
180,00 x 180,00 x 150,00 mm |
| Nettogewicht |
3,00 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
