Produktbeschreibung

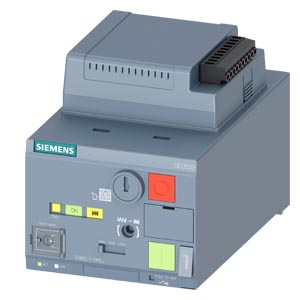

Der SEO520-Motorantrieb ist ein Synchronisiermodul für die motorische Betätigung von Siemens-Niederspannungsschaltern der Baureihe 3VA20, 3VA21 und 3VA22. Das Gerät wird mit einem SEO-COM-Kommunikationsadapter geliefert und ermöglicht die ferngesteuerte Schaltbetätigung über AC- und DC-Stromkreise. Die Betriebsspannung liegt zwischen 110 und 230 V im AC-Bereich sowie 110 bis 250 V im DC-Bereich. Die Betriebsscheinleistung beträgt 300 VA, die Schalt- und Ausschaltzeiten liegen typischerweise bei je 0,08 Sekunden. Die Anschlussquerschnitte reichen von 1,5 bis 2,5 mm², die Abisolierlänge beträgt 7 mm nach IEC-Standard. Das Gerät arbeitet in einem Temperaturbereich von –25 bis +70 °C.
Anwendungsbereiche
Typische Einsatzfelder sind die automatisierte Schaltbetätigung in Schaltschränken von Photovoltaik-Anlagen, Frequenzumrichter-Schutzkreisen und der Fernsteuerung von Lastschaltern in Verteileranlagen. Der SEO520 ist besonders geeignet für synchronisierte Multi-Schalt-Anwendungen, bei denen mehrere Schalter gleichzeitig oder in definierter Reihenfolge betätigt werden müssen. Das Modul erfüllt RoHS-Anforderungen und unterliegt den Rücknahmepflichten nach WEEE-Richtlinie (2012/19/EU).
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
2,1250 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
120,00 × 90,00 × 85,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile 3VA9, für IEC-Schalter bis 1250A |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
120,00 x 90,00 x 85,00 mm |
| Nettogewicht |
2,125 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 > 0,1 % (w / w) |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
SEO-Motorantrieb |
| Zubehör |
SEO-Motorantrieb |
Allgemeine technische Daten
| Einschaltzeit / typisch |
0,08 s
|
| Ausschaltzeit / typisch |
0,08 s
|
Spannung
| Spannungsart / der Betriebsspannung / zur Betätigung |
AC/DC |
| minimal |
110 V
|
| maximal |
240 V
|
| Betriebsscheinleistung |
300 VA
|
Mechanischer Aufbau
| Höhe |
118,7 mm
|
| Breite |
105 mm
|
| Tiefe |
162,8 mm
|
| Nettogewicht pro ME |
2,125 kg
|
| minimal |
1,5 mm² |
| maximal |
2,5 mm² |
Anschlüsse gemäß IEC
Anschlüsse gemäß UL
| minimal |
-25 °C |
| maximal |
70 °C |
