Produktbeschreibung

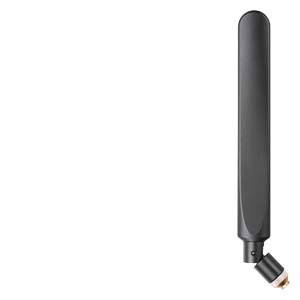

Die Antenne ANT896-4MA ist eine omnidirektionale Mobilfunkantenne der Siemens SCALANCE Serie für GSM-, UMTS- und LTE-Netze. Sie unterstützt die Frequenzbereiche 698–960 MHz, 1575,42 MHz und 1710–2700 MHz mit einem typischen Antennengewinn von 2 dBi in linearer vertikaler Polarisation bei 50 Ohm Impedanz. Das kompakte Design mit 24 mm Breite und 210 mm Höhe wiegt nur 44 Gramm und ist für die Direktmontage am Gerät vorbereitet. Die Schutzart IP54 und der Betriebstemperaturbereich von -40 bis +85 °C gewährleisten sichere Funktion in rauen Industrieumgebungen. Die radial drehbare Antenne mit zusätzlichem Gelenk ermöglicht flexible Ausrichtung in Schaltschränken und an dezentralen IO-Modulen. Der SMA-Stecker bildet den Standard-Anschluss für SCALANCE-Mobilfunkterminals und -gateways.
Anwendungsbereiche
Typische Einsatzfelder sind die Fernwartung von Maschinen in der Fertigung über 4G-Verbindungen, die Anbindung von dezentralen Steuerungsgeräten an Mobilfunknetze sowie die Überwachung von Anlagen an Standorten ohne Festnetzanbindung.
Vorteile gegenüber Alternativen
Im Vergleich zu omnidirektionalen Stabstrahlerantennen bietet die ANT896-4MA durch ihr Gelenk und die kompakte Form bessere Montageflexibilität in engen Schränken. Der Lieferumfang umfasst die Antenne selbst und eine Kompaktanleitung in deutscher und englischer Sprache. Beachten Sie die Länderzulassungen für den Betrieb in den jeweiligen Mobilfunknetzen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0580 kg
|
| Artikelgewicht: |
0,0580 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,40 × 21,00 × 2,40 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001698 |
| Produktfamilie |
Mobilfunk-Antennen |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 5A991X |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
24,00 x 210,00 x 24,00 mm |
| Nettogewicht |
0,058 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Nein |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 23.09.2014 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Technische Daten
| Produkttyp-Bezeichnung |
Antenne ANT896-4MA |
| Produkt-Markenname |
SCALANCE |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6GK5896-4MA00-0AA3 |
Funkfrequenzen
| Art des Funknetzes / wird unterstützt |
LTE, UMTS, GSM |
| Betriebsfrequenz / 1 |
698 ... 960 MHz |
| Betriebsfrequenz / 2 |
1575,42 MHz
|
| Betriebsfrequenz / 3 |
1710 ... 2700 MHz |
Elektrische Daten
| bei linearer Abstrahlung |
typischer Gewinn |
| bei linearer Abstrahlung / im Betriebsfrequenz-Bereich 1 / typisch |
2 dB |
| bei linearer Abstrahlung / im Betriebsfrequenz-Bereich 2 / typisch |
2 dB |
| bei linearer Abstrahlung / im Betriebsfrequenz-Bereich 3 / typisch |
2 dB |
| Impedanz |
50 ? |
| Polarisation |
Linear Vertikal |
| Abstrahlcharakteristik |
omnidirektional |
| Stehwellenverhältnis (VSWR) / maximal |
2,5 |
| horizontal |
360° |
| Anzahl der elektrischen Anschlüsse / der Antenne |
1 |
| Ausführung des elektrischen Anschlusses / der Antenne |
SMA Connector |
| Ausführung der Steckverbindung |
male, variabel 0-90° |
Umgebungsbedingungen
| während Betrieb |
-40 ... +85 °C |
| Schutzart IP |
IP54 |
Bauform, Maße und Gewichte
| Breite |
24 mm
|
| Höhe |
210 mm
|
| Nettogewicht |
44 g
|
| Flachdach-Montage |
Nein |
| direkt am Gerät |
Ja |
Produkteigenschaften, Produktfunktionen, Produktbestandteile / allgemein
| Produkteigenschaft / siliconfrei |
Ja |
Normen, Spezifikationen, Zulassungen
| RoHS-Konformität |
Ja |
| Funkzulassung |
aktuelle länderspezifische Zulassungen finden Sie im Internet unter www.siemens.com/mobilfunkzulassungen |
Weitere Informationen / Internet-Links
| zur Webseite: Auswahlhilfe Leitungen und Stecker |
https://support.industry.siemens.com/cs/ww/de/view/109766358 |
| zur Webseite: Auswahlhilfe TIA Selection Tool |
https://www.siemens.com/tstcloud |
| zur Webseite: Mobilfunk-Länderzulassung |
https://www.siemens.de/mobilfunkzulassungen |
| zur Webseite: Industrielle Kommunikation |
https://www.siemens.com/simatic-net |
| zur Webseite: SiePortal |
https://sieportal.siemens.com/ |
| zur Webseite: Bilddatenbank |
https://www.automation.siemens.com/bilddb |
| zur Webseite: CAx-Download-Manager |
https://www.siemens.com/cax |
| zur Webseite: Industry Online Support |
https://support.industry.siemens.com |
Securityhinweise
| Securityhinweis |
Siemens bietet Produkte und Lösungen mit Industrial Cybersecurity-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Cybersecurity-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts. Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu verhindern. Diese Systeme, Maschinen und Komponenten sollten nur mit dem Unternehmensnetzwerk oder dem Internet verbunden werden, wenn und soweit dies notwendig ist und nur wenn entsprechende Schutzmaßnahmen (z.B. Firewalls und/oder Netzwerksegmentierung) ergriffen wurden. Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Cybersecurity finden Sie unter www.siemens.com/cybersecurity-industry. Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-Bedrohungen erhöhen. Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Cybersecurity RSS Feed unterhttps://www.siemens.com/cert. (V4.7) |
