Produktbeschreibung

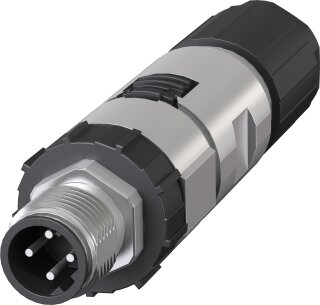

Der IE FC M12 Plug PRO 2x2 ist ein feldkonfektionierbarer M12-Steckverbinder für PROFINET-Kommunikation nach Industrial Ethernet Standard. Das Gehäuse aus robustem Metall bietet Schutzart IP65/67 und widersteht Wasser sowie aggressive Umgebungsbedingungen. Der Steckverbinder ist 4-polig, D-kodiert und verfügt über einen 180° Kabelabgang (axial) mit anschließbarem Kabeldurchmesser bis 6,5 mm und Leiterquerschnitt 0,33 mm². Der Betriebstemperaturbereich erstreckt sich von -40 bis +85 °C bei maximaler relativer Luftfeuchte von 95 % ohne Kondensation. Die FastConnect-Anschlusstechnik ermöglicht werkzeuglose oder schnelle Vor-Ort-Konfektionierung.
Anwendungsbereiche
Typische Anwendungsfelder sind die Sensor-Aktor-Vernetzung in dezentralisierten Steuerungsstrukturen (ET 200 PRO PN) sowie die Redundanz-Netzwerke in SCALANCE X208 PRO Managed Switches. Ein weiteres Einsatzfeld ist die Vernetzung mobiler Maschinen und Förderanlagen mit hohem Verschmutzungsgrad oder Spritzwasser-Belastung.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubverbindern mit M12-Rundsteckern ermöglicht der FastConnect-Plug schnelle Feldmontage ohne Drehmoment-Werkzeug. Lieferumfang: 1 Packung mit 8 Stück. Umweltproduktdeklaration vorhanden, RoHS-konform seit 2008.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0400 kg
|
| Artikelgewicht: |
0,0400 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
21,40 × 8,80 × 2,80 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002635 |
| Produktfamilie |
IE FC M12 Plug PRO 2 x 2 (D-kodiert) |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
21,4 x 8,8 x 2,8 cm |
| Nettogewicht |
0,04 kg
|
| Mengeneinheit |
1 Packung |
| Verpackungsmenge |
8 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Nein |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 30.07.2008 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Technische Daten
| Produkttyp-Bezeichnung |
IE FC M12 Plug PRO (PROFINET) |
| Produktbeschreibung |
M12-Steckverbinder in hoher Schutzart, 4-polig, D-kodiert |
| Produkt-Markenname |
SIMATIC NET |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6GK1901-0DB20-6AA8 |
| Eignung zur Verwendung |
Zum Anschluss elektrischer Leitungen an SCALANCE X208PRO, ET200 PRO PN bzw. ET200 eco PN, für die Schnellmontage mit dem FastConnect System geeignet |
Übertragungsrate
| Übertragungsrate / bei Industrial Ethernet |
10, 100 Mbit/s |
Schnittstellen
| für Industrial Ethernet FC TP-Leitungen |
4 |
| für Netzkomponenten bzw. Endgeräte |
1 |
| Ausführung des elektrischen Anschlusses / FastConnect |
Ja |
Mechanische Daten
| Material / des Gehäuses |
Metall |
| Anzahl der Wiederverwendungen |
10 |
| Ausführung der Verriegelung |
Verschraubung |
| Anzugsdrehmoment / für M12-Rundsteckverbinder / maximal |
0,6 N·m |
| Steckercodierung / der M12-Rundsteckverbinder |
D |
Bauform, Maße und Gewichte
| Art des Kabelabgangs |
180° Kabelabgang |
| Breite |
19 mm
|
| Höhe |
19 mm
|
| Tiefe |
73 mm
|
| Nettogewicht |
40 g
|
| anschließbarer Kabeldurchmesser |
6,5 mm
|
| anschließbarer Leiterquerschnitt |
0,33 mm² |
Umgebungsbedingungen
| während Betrieb |
-40 ... +85 °C |
| während Lagerung |
-40 ... +85 °C |
| während Transport |
-40 ... +85 °C |
| bei 25 °C / ohne Kondensation / während Betrieb / maximal |
95 %
|
| gegen Wasser |
widerstandsfähig |
| Schutzart IP |
IP65/67 |
Produkteigenschaften, Produktfunktionen, Produktbestandteile / allgemein
| PoE fähig |
Ja |
| PoE+ fähig |
Ja |
| siliconfrei |
Ja |
| Zugentlastung |
Ja |
| bei AC / Ader-Ader |
500 V
|
| bei AC / Ader-Schirm |
1500 V
|
Normen, Spezifikationen, Zulassungen
| RoHS-Konformität |
Ja |
| UL-Zulassung |
Ja |
| cULus-Zulassung |
Ja |
| Bahnanwendung nach EN 50155 |
Nein |
| Standard für strukturierte Verkabelung |
Cat5 |
Normen, Spezifikationen, Zulassungen / Umweltproduktdeklaration
| Umweltproduktdeklaration |
Ja |
| gesamt |
0,32 kg
|
| während Herstellung |
0,28 kg
|
| während Betrieb |
0,01 kg
|
| nach End of Life |
0,03 kg
|
Weitere Informationen / Internet-Links
| zur Webseite: Auswahlhilfe Leitungen und Stecker |
https://support.industry.siemens.com/cs/ww/de/view/109766358 |
| zur Webseite: Auswahlhilfe TIA Selection Tool |
https://www.siemens.com/tstcloud |
| zur Webseite: Industrielle Kommunikation |
https://www.siemens.com/simatic-net |
| zur Webseite: SiePortal |
https://sieportal.siemens.com/ |
| zur Webseite: Bilddatenbank |
https://www.automation.siemens.com/bilddb |
| zur Webseite: CAx-Download-Manager |
https://www.siemens.com/cax |
| zur Webseite: Industry Online Support |
https://support.industry.siemens.com |
Securityhinweise
| Securityhinweis |
Siemens bietet Produkte und Lösungen mit Industrial Cybersecurity-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Cybersecurity-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts. Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu verhindern. Diese Systeme, Maschinen und Komponenten sollten nur mit dem Unternehmensnetzwerk oder dem Internet verbunden werden, wenn und soweit dies notwendig ist und nur wenn entsprechende Schutzmaßnahmen (z.B. Firewalls und/oder Netzwerksegmentierung) ergriffen wurden. Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Cybersecurity finden Sie unter www.siemens.com/cybersecurity-industry. Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-Bedrohungen erhöhen. Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Cybersecurity RSS Feed unterhttps://www.siemens.com/cert. (V4.7) |
