Produktbeschreibung

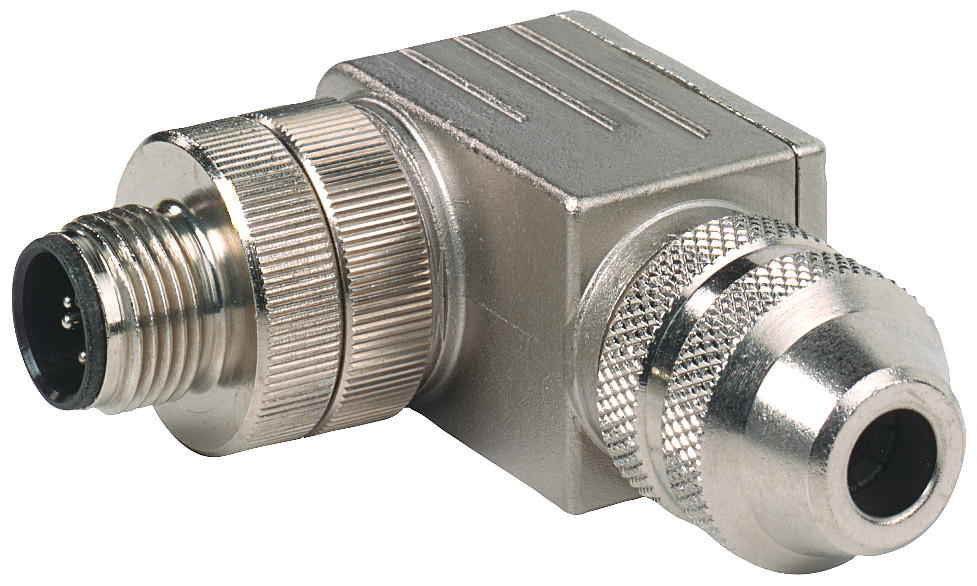

Der Stecker mit Stiftkontakten ist mit Schraubklemmen anschließbar und hat einen gewinkelten Kabelabgang. Die Zugentlastung erfolgt über eine Druckschraube mit Klemmkorb, die Verriegelung über ein M12x1-Gewinde. Der Kontakt aus Messing ist vergoldet, das Gehäuse aus vernickeltem Zinkdruckguss. Der Stecker ist für Umgebungstemperaturen von -25 °C bis +85 °C ausgelegt und hat die Schutzart IP67. Die Kontakte sind für 4 A je Pin und 250 V ausgelegt, der Leiterquerschnitt beträgt bei flexiblem Leiter maximal 0,75 mm².
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0650 kg
|
| Artikelgewicht: |
0,0650 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,00 × 7,80 × 2,90 cm |
Technische Daten
Allgemeine technische Daten
| Strombelastbarkeit je Pin maximal |
A 4 |
| Betriebsspannung maximal |
V 250 |
| Durchgangswiderstand maximal |
Ω·m 3 |
Mechanische Daten
| Art der Anschlusstechnik |
Schraubklemmen |
| Steckertyp |
Stift |
| Steckercodierung der M12-Rundsteckverbinder |
D |
| Art des Kabelabgangs |
gewinkelt |
| Polzahl |
4 |
| anschließbarer Leiterquerschnitt bei flexiblem Leiter maximal |
mm² 0,75 |
| Durchmesser der Durchführungsöffnung |
mm 6 ... 8 |
| Material, des Kontakts |
Messing |
| Material, der Kontaktbeschichtung |
Gold |
| Material, des Steckverbindereinsatzes |
Polyamid |
| Material, des Gehäuses |
Zinkdruckguss vernickelt |
| Tiefe |
mm 20 |
| Höhe |
mm 54 |
| Breite |
mm 43 |
| Ausführung der Zugentlastung |
Druckschraube, Klemmkorb |
| mechanische Lebensdauer (Steckzyklen) |
100 |
| Ausführung der Steckerverriegelung |
M12x1 Gewinde |
Umgebungsbedingungen
| Umgebungstemperatur, während Lagerung |
°C -25 ... +85 |
| Umgebungstemperatur, während Betrieb |
°C -25 ... +85 |
| Schutzart IP |
IP67 |
| chemische Widerstandsfähigkeit, gegen Mineralöl |
bedingt, muss Applikationsbezogen geprüft werden |
| chemische Widerstandsfähigkeit, gegen Wasser |
bedingt, muss Applikationsbezogen geprüft werden |
| chemische Widerstandsfähigkeit, gegen Fett |
bedingt, muss Applikationsbezogen geprüft werden |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör für alle Motorstarter M200D |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
120,00 x 78,00 x 29,00 mm |
| Nettogewicht |
0,065 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.05.2012 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
