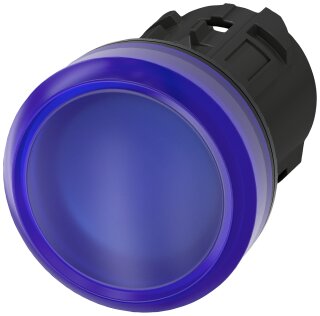

Leuchtmelder 3SU1001-6AA50-0AA0 blau 22 mm rund IP66

Leuchtmelder 3SU1001-6AA50-0AA0 blau 22 mm rund IP66

Artikelnummer: SIE-3SU1001-6AA50-0AA0
GTIN: 4011209946293
HAN: 3SU1001-6AA50-0AA0
Inhalt: 1 Stück

Leuchtmelder blau, 22 mm, rund, Kunststoff. Schutzart IP66/IP67/IP69K, Betriebstemperatur -25 bis +70 °C. Für Schaltschrank-Signalisierung und.

2,84 €

pro 1 Stück exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 6,95 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Bitte beachten Sie die Mindestabnahme von 5 Stück.

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Leuchtmelder 3SU1001-6AA50-0AA0 ist ein rundes Frontelement der SIRIUS ACT Serie für die optische Signalisierung in Niederspannungsschaltgeräten. Das Bedienelement besitzt einen blauen Kunststoffkörper mit glatter Linse, einen schwarzen Kunststoff-Frontring und ist mit einem Leuchtmittel bestückt. Der Melder wird für Betriebstemperaturen von -25 bis +70 °C ausgelegt und kann Lagertemperaturen von -40 bis +80 °C vertragen. Die Schutzart IP66, IP67 und IP69K gewährleisten Dichtheit gegen Strahlwasser und Hochdruckreinigung bis 80 bar. Der Melder erfüllt die Umweltkategorien IEC 60721-3 für tropische, salzhaltige und chemisch aggressive Umgebungen. Das Kunststoffgehäuse mit 22 mm Durchmesser ist robust gegen Sinushalbwellen-Vibrationen bis 15 g / 11 ms und eignet sich daher für Schaltschränke in rauen Umgebungen wie Verpackungsmaschinen, Förderanlagen und Stahlwerken. Ein zweiter typischer Einsatzbereich ist die Bedienfeld-Signalisierung in Automatisierungs- und Steuerverteilern, wo die blaue Farbe als Statusanzeige für sichere Betriebszustände oder Stillstandsmeldungen dient.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Kunststoff-Schaltern ohne Beleuchtung ermöglicht das integrierte Leuchtmittel eine fernflächendeckende optische Rückmeldung über Anlagenschaltzustände. Der Melder ist RoHS-konform seit 2014 und unterliegt der WEEE-Rücknahmepflicht. Kompatibel mit allen Standard-22-mm-Schaltschrank-Frontplatten-Bohrungen.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,0120 kg
Artikelgewicht:	0,0120 kg
Abmessungen ( Länge × Breite × Höhe ):	4,50 × 3,50 × 3,50 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000223
Produktfamilie	Betätiger und Melder, 22 mm, rund, Kunststoff, schwarz

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	45,00 x 35,00 x 35,00 mm
Nettogewicht	0,0115 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	5
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.10.2014
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information
Nachhaltigkeit	Zertifikat ansehen

Technische Daten

Produkt-Markenname	SIRIUS ACT
Produkt-Bezeichnung	Leuchtmelder
Ausführung des Produkts	Betätigungs-/Meldeelement
Produkttyp-Bezeichnung	3SU1
Produktlinie	Kunststoff, schwarz, 22 mm

Betätigungselement

Leuchtmittel	Ja
Kontaktmodul	Nein
des Betätigungselements	blau
der Abdeckkappe	blau
Material des Betätigungselements	Kunststoff
Form des Betätigungselements	rund
Außendurchmesser des Betätigungselements	29,45 mm

Frontring

Produktbestandteil Frontring	Nein
Material des Frontrings	Kunststoff
Farbe des Frontrings	schwarz

Allgemeine technische Daten

Schutzart IP	IP66, IP67, IP69(IP69K)
Schutzart NEMA	1, 2, 3, 3R, 4, 4X, 12, 13
gemäß IEC 60068-2-27	Sinushalbwelle 15 g / 11 ms
für Bahnanwendungen gemäß DIN EN 61373	Kategorie 1, Klasse B
gemäß IEC 60068-2-6	10 ... 500 Hz: 5 g
Referenzkennzeichen gemäß IEC 81346-2:2009	P
RoHS-Richtlinie (Tag/Monat/Jahr)	10/01/2014
Nettogewicht pro ME	11,5 g

Anschlüsse/ Klemmen

Anzugsdrehmoment der Schrauben im Halter	1 ... 1,2 N·m

Umgebungsbedingungen

während Betrieb	-25 ... +70 °C
während Lagerung	-40 ... +80 °C
Umweltkategorie während Betrieb gemäß IEC 60721	3M6, 3S2, 3B2, 3C3, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %)

Einbau/ Befestigung/ Abmessungen

Höhe	29,5 mm
Breite	29,5 mm
Form der Einbauöffnung	rund
Einbaudurchmesser	22,3 mm
positive Toleranz des Einbaudurchmessers	0,4 mm
Einbauhöhe	11,8 mm
Einbaubreite	29,5 mm
Einbautiefe	24,4 mm
Treibhauspotential [CO2 eq] / während Herstellung	0.566 kg
Treibhauspotential [CO2 eq] / während Betrieb	0.235 kg
Treibhauspotential [CO2 eq] / nach End of Life	-0.0145 kg
Treibhauspotential [CO2 eq] / gesamt	0.787 kg
