Produktbeschreibung

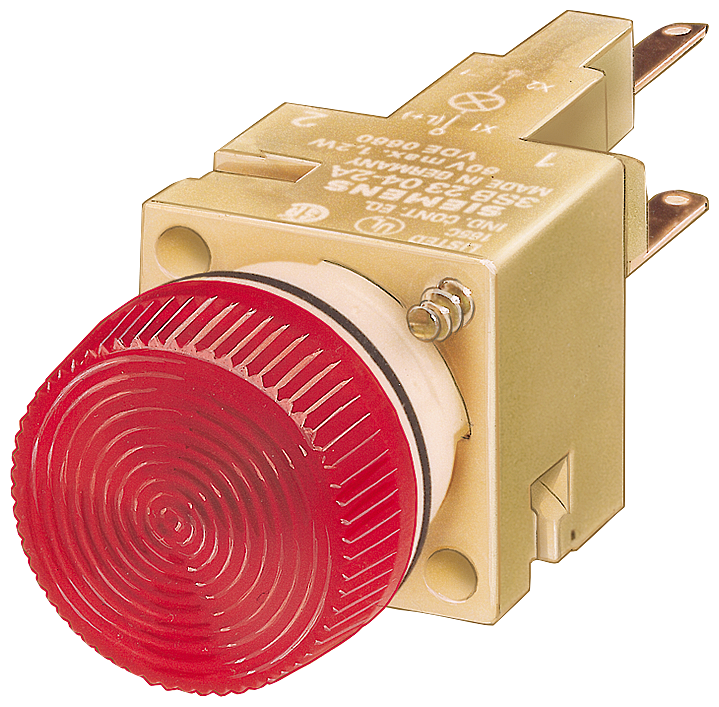

Der tastende Leuchtdrucktaster mit rundem Komplettgerät und 16-mm-Einbaudurchmesser hat einen hohen Druckknopf aus Kunststoff in Rot sowie einen schwarzen Frontring. Er wird über Frontplattenbefestigung montiert und besitzt einen Öffner als Hilfskontakt, dessen Anschluss als Flachsteckanschluss ausgeführt ist. Die Lampenfassung W2 x 4,6d ist ohne Lampe ausgeführt. Die Schutzart ist IP65, der Betrieb ist im Bereich von -25 bis +60 °C vorgesehen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,0200 kg
|
| Artikelgewicht: |
0,0200 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
7,90 × 5,00 × 5,30 cm |
Technische Daten
Allgemeine technische Daten
| Produktfunktion, Zwangsöffnung |
Ja |
| Produktfunktion, NOT-HALT-Funktion |
Nein |
| Produktbestandteil Leuchtmittel |
Nein |
| Spannungsart der Betriebsspannung |
AC/DC |
| Schutzart IP |
IP65 |
| Schwingfestigkeit gemäß IEC 60068-2-6 |
20 ... 200 Hz: 5 g |
| Schalthäufigkeit maximal |
1 000 1/h |
| mechanische Lebensdauer (Schaltspiele) typisch |
3 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
S |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
07/01/2006 |
| Nettogewicht pro ME |
9,94 g
|
| Betriebsspannung Bemessungswert |
5 ... 60 V |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte |
1 |
| Anzahl der Schließer für Hilfskontakte |
0 |
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Betriebsstrom bei AC-12, bei 24 V Bemessungswert |
10 A
|
| Betriebsstrom bei AC-12, bei 60 V Bemessungswert |
10 A
|
| Betriebsstrom bei AC-12, bei 110 V Bemessungswert |
10 A
|
| Betriebsstrom bei AC-12, bei 230 V Bemessungswert |
10 A
|
| Betriebsstrom bei AC-15, bei 24 V Bemessungswert |
4 A
|
| Betriebsstrom bei AC-15, bei 110 V Bemessungswert |
4 A
|
| Betriebsstrom bei AC-15, bei 230 V Bemessungswert |
4 A
|
| Betriebsstrom bei DC-12, bei 24 V Bemessungswert |
6 A
|
| Betriebsstrom bei DC-12, bei 60 V Bemessungswert |
5 A
|
| Betriebsstrom bei DC-12, bei 110 V Bemessungswert |
2,5 A
|
| Betriebsstrom bei DC-12, bei 230 V Bemessungswert |
1 A
|
| Betriebsstrom bei DC-13, bei 24 V Bemessungswert |
3 A
|
| Betriebsstrom bei DC-13, bei 60 V Bemessungswert |
1,2 A
|
| Betriebsstrom bei DC-13, bei 110 V Bemessungswert |
0,7 A
|
| Betriebsstrom bei DC-13, bei 230 V Bemessungswert |
0,3 A
|
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Leuchtdrucktaster |
| Ausführung des Produkts |
Komplettgerät rund |
| Produkttyp-Bezeichnung |
3SB2 |
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses |
Flachsteckanschluss |
| Anzugsdrehmoment der Schrauben im Halter maximal |
0,4 N·m |
Einbau/ Befestigung/ Abmessungen
| Befestigungsart |
Frontplattenbefestigung |
| Form der Einbauöffnung |
rund |
| Einbaudurchmesser |
16 mm
|
| Einbauhöhe |
12 mm
|
| Einbaubreite |
19 mm
|
| Einbautiefe |
50 mm
|
Gehäuse
| Anzahl der Befehlsstellen |
1 |
Betätigungselement
| Ausführung des Betätigungselements |
Leuchtdrucktaster |
| Funktionsweise des Betätigungselements |
tastend |
| Produkterweiterung optional Leuchtmittel |
Ja |
| Farbe des Betätigungselements |
rot |
| Material des Betätigungselements |
Kunststoff |
| Form des Betätigungselements |
hoher Druckknopf |
| Art der Entriegelung |
ohne |
| Anzahl der Schaltstellungen |
2 |
Frontring
| Produktbestandteil Frontring |
Ja |
| Ausführung des Frontrings |
Standard |
| Material des Frontrings |
Kunststoff |
| Farbe des Frontrings |
schwarz |
Halter
| Material des Halters |
Kunststoff |
Schaltelement/ Lampenfassung
| Ausführung der Fassung |
W2 x 4,6d ohne Lampe |
| Anzahl der Lampenfassungen |
1 |
| Anzahl der Schaltelemente |
1 |
Umgebungsbedingungen
| Umgebungstemperatur, während Betrieb |
-25 ... +60 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +80 °C |
| Umweltkategorie während Betrieb gemäß IEC 60721 |
3K6 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001028 |
| Produktfamilie |
Komplette Gerätekombinationen |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
79,00 x 50,00 x 53,00 mm |
| Nettogewicht |
0,02 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
