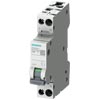

Leitungsschutzschalter 5SL6010-6 B10 10A 1+N/1TE 230V

Artikelnummer: SIE-5SL6010-6
GTIN: 4001869533810
HAN: 5SL6010-6
Inhalt: 1 Stück

Leitungsschutzschalter 5SL6010-6, B10 10A, 1+N-polig/1TE, 230 V AC, 6 kA Schaltvermögen. Für Einzelleiter-Absicherung mit Neutralleiter in.

32,45 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 61,88 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Leitungsschutzschalter 5SL6010-6 ist ein kompakter Schutzschalter der Baureihe SENTRON mit B-Auslösecharakteristik für 10 A Bemessungsstrom. Er ist 1+N-polig ausgeführt und belegt eine Teilungseinheit (1TE) auf der Hutschiene. Die Auslösung erfolgt thermomagnetisch: Der thermische Bimetallauslöser reagiert auf Überströme zwischen 1,13 und 1,45 des Nennstroms (Überlaststrom), der magnetische Schnellauslöser bei etwa dem zehnfachen Nennstrom (Kurzschluss). Das Schaltvermögen von 6 kA entspricht der internationalen Norm IEC/EN 60898-1 und berechtigt zum Einsatz in haushaltsüblichen und gewerblichen Stromkreisen bis 230 V AC. Die mechanische Lebensdauer liegt bei 10.000 Schaltspiele, die Temperaturbeständigkeit bei -25 bis +60 °C. Das Gerät ist für den Betrieb mit Wechselspannung (50/60 Hz) und optional bis 60 V Gleichspannung zugelassen.

Anwendungsbereiche

Typische Anwendungen sind die Absicherung von Beleuchtungskreisen, Steckdosengruppen und kleinen Motorkreisen (bis 1,5 kW) in Wohngebäuden sowie die Sicherung von Steuerstromkreisen in Schaltschränken für Kleinanlagen.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Sommelsdorf-Sicherungen ermöglicht der Leitungsschutzschalter häufiges Wiedereinschalten nach Fehlerbeseitigung ohne Materialwechsel. Die 1+N-Ausführung sichert sowohl den Außenleiter als auch den Neutralleiter ab und wird bevorzugt in TN-S-Netzen eingesetzt. Das Gehäuse ist nach IEC 60068-2-30 getestet und erfüllt die RoHS-Anforderungen seit 2017.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Abmessungen ( Länge × Breite × Höhe ):	93,00 × 21,00 × 83,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000042
Produktfamilie	Grundgeräte

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	5 Tag(e)
Verpackungsmaße (L x B x H)	93,00 x 21,00 x 83,00 mm
Nettogewicht	0,121 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.01.2017
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w)
Nachhaltigkeit	Zertifikat ansehen

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Leitungsschutzschalter
Ausführung des Produkts	Leitungsschutzschalter kompakt

Allgemeine technische Daten

Ausführung der Pole	1P+N
Auslösecharakteristikklasse	B
mechanische Lebensdauer (Schaltspiele) typisch	10 000
Überspannungskategorie	3
Verschmutzungsgrad	2

Spannung

Spannungsart der Betriebsspannung	AC
Isolationsspannung (Ui) bei AC Bemessungswert	250 V
— bei 30 °C Bemessungswert	10 A
— bei 40 °C Bemessungswert	9,52 A
— bei 50 °C Bemessungswert	9,01 A
— bei 55 °C Bemessungswert	8,75 A
— bei 60 °C Bemessungswert	8,48 A
Betriebsstrom bei AC Bemessungswert	10 A

Versorgungsspannung

bei AC	230 V
bei DC Bemessungswert	60 V
Wertebereich der Versorgungsspannungsfrequenz	50/60 Hz
minimal	24 V
bei Einphasen-Betrieb bei AC maximal	250 V

Schutzart und Schutzklasse

Schutzart IP	IP20, mit angeschlossenen Leitern

Schaltvermögen

gemäß EN 60898 Bemessungswert	6 kA
Energiebegrenzungsklasse	3

Verlustleistung

bei AC bei warmem Betriebszustand je Pol	1,9 W

Eignung

Eignung zum Einsatz	Wohnbau / Infrastruktur

Produktdetails

Produktausstattung Berührungsschutz	Ja
Kombiklemme oben	Nein
Kombiklemme unten	Nein
mitschaltender Neutralleiter	Ja
Produkteigenschaft Eigenschaften für Hauptschalter nach EN 60204-1	Nein
Produkteigenschaft halogenfrei	Ja
Produkteigenschaft plombierbar	Ja
Produkteigenschaft siliconfrei	Ja
Produkterweiterung einbaubar Zusatzeinrichtungen	Ja

Produktfunktion

Kommunikationsfunktion	Nein
sonstige Messfunktion	Nein

Anschlüsse

minimal	0,75 mm²
maximal	16 mm²
Position des Netzanschlusskabels	beliebig

Mechanischer Aufbau

Höhe	90 mm
Breite	18 mm
Tiefe	76 mm
Einbautiefe	70 mm
Anzahl der Breiten-Teilungseinheiten	1
Befestigungsart	Hutschiene
Einbaulage	beliebig
Nettogewicht pro ME	121 g

Umgebungsbedingungen

Norm	IEC/EN60898-1, GB/T10963.1
Schwingfestigkeit gemäß IEC 60068-2-6	Ja
minimal	-25 °C
maximal	60 °C
Anzahl der Testzyklen für Umweltprüfung gemäß IEC 60068-2-30	6
