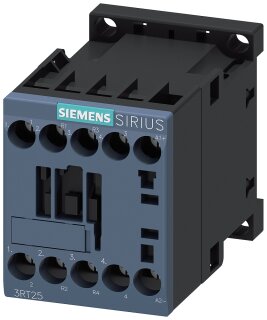

Produktbeschreibung
Das Schütz verfügt über 2 Schließer und 2 Öffner für die Hauptkontakte sowie über Schraubanschlüsse. Die Baugröße ist S00, die Steuerspeisespannung beträgt DC 24 V. Die Isolationsspannung des Hauptstromkreises beträgt bei Verschmutzungsgrad 3 690 V.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,2960 kg
|
| Artikelgewicht: |
0,2960 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,15 × 5,00 × 7,75 cm |
Technische Daten
Allgemeine technische Daten
| Baugröße des Schützes |
S00 |
| Produkterweiterung, Funktionsmodul für Kommunikation |
Nein |
| Produkterweiterung, Hilfsschalter |
Ja |
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand je Pol |
1 W
|
| Verlustleistung [W] bei Bemessungswert Strom, ohne Laststromanteil typisch |
4 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| Isolationsspannung, des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| Isolationsspannung, des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| Stoßspannungsfestigkeit, des Hauptstromkreises Bemessungswert |
6 kV
|
| Stoßspannungsfestigkeit, des Hilfsstromkreises Bemessungswert |
6 kV
|
| maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1 |
400 V
|
| Schockfestigkeit bei Rechteckstoß, bei DC |
7,3 g / 5 ms, 4,7 g / 10 ms |
| Schockfestigkeit bei Sinusstoß, bei DC |
11,4 g / 5 ms, 7,3 g / 10 ms |
| mechanische Lebensdauer (Schaltspiele), des Schützes typisch |
30 000 000 |
| mechanische Lebensdauer (Schaltspiele), des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch |
5 000 000 |
| mechanische Lebensdauer (Schaltspiele), des Schützes mit aufgesetztem Hilfsschalterblock typisch |
10 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2009 |
| Nettogewicht pro ME |
0,283 kg
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
4 |
| Anzahl der Schließer für Hauptkontakte |
2 |
| Anzahl der Öffner für Hauptkontakte |
2 |
| Betriebsstrom, bei AC-1 bis 690 V, bei Umgebungstemperatur 40 °C Bemessungswert |
22 A
|
| Betriebsstrom, bei AC-1 bis 690 V, bei Umgebungstemperatur 60 °C Bemessungswert |
20 A
|
| Betriebsstrom, bei AC-2 bei AC-3 bei 400 V, je Schließer Bemessungswert |
16 A
|
| Betriebsstrom, bei AC-2 bei AC-3 bei 400 V, je Öffner Bemessungswert |
9 A
|
| Mindestquerschnitt im Hauptstromkreis bei maximalem AC-1 Bemessungswert |
4 mm² |
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 24 V Bemessungswert |
20 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 110 V Bemessungswert |
2,1 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 220 V Bemessungswert |
0,8 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-1, bei 440 V Bemessungswert |
0,6 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 24 V Bemessungswert |
20 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 110 V Bemessungswert |
12 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 220 V Bemessungswert |
1,6 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-1, bei 440 V Bemessungswert |
0,8 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 24 V je Öffner Bemessungswert |
20 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 24 V je Schließer Bemessungswert |
20 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 110 V je Öffner Bemessungswert |
0,075 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 110 V je Schließer Bemessungswert |
0,15 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 220 V je Öffner Bemessungswert |
0,375 A
|
| Betriebsstrom, bei 1 Strombahn bei DC-3 bei DC-5, bei 220 V je Schließer Bemessungswert |
0,75 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 24 V je Öffner Bemessungswert |
20 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 24 V je Schließer Bemessungswert |
20 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 110 V je Öffner Bemessungswert |
0,175 A
|
| Betriebsstrom, bei 2 Strombahnen in Reihe bei DC-3 bei DC-5, bei 110 V je Schließer Bemessungswert |
0,35 A
|
| Betriebsleistung bei AC-2 bei AC-3, bei 230 V je Öffner Bemessungswert |
2,2 kW
|
| Betriebsleistung bei AC-2 bei AC-3, bei 230 V je Schließer Bemessungswert |
4 kW
|
| Betriebsleistung bei AC-2 bei AC-3, bei 400 V je Öffner Bemessungswert |
4 kW
|
| Betriebsleistung bei AC-2 bei AC-3, bei 400 V je Schließer Bemessungswert |
7,5 kW
|
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 1 s stromlos schaltend maximal |
165 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 5 s stromlos schaltend maximal |
165 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 10 s stromlos schaltend maximal |
128 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 30 s stromlos schaltend maximal |
92 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C, befristet auf 60 s stromlos schaltend maximal |
74 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| Verlustleistung [W] bei AC-3 bei 400 V bei Bemessungswert Betriebsstrom je Leiter |
1 W
|
| Verlustleistung [W] bei AC-3e bei 400 V bei Bemessungswert Betriebsstrom je Leiter |
1 W
|
| Leerschalthäufigkeit, bei AC |
10 000 1/h |
| Leerschalthäufigkeit, bei DC |
10 000 1/h |
| Schalthäufigkeit, bei AC-1 maximal |
1 000 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
DC |
| Steuerspeisespannung bei DC Bemessungswert |
24 V
|
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC, Anfangswert |
0,8 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC, Endwert |
1,1 |
| Anzugsleistung der Magnetspule bei DC |
4 W
|
| Halteleistung der Magnetspule bei DC |
4 W
|
| Schließverzug, bei DC |
30 ... 100 ms |
| Öffnungsverzug, bei DC |
7 ... 13 ms |
| Lichtbogendauer |
10 ... 15 ms |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte unverzögert schaltend |
0 |
| Anzahl der Schließer für Hilfskontakte unverzögert schaltend |
0 |
| Betriebsstrom bei AC-12 maximal |
10 A
|
| Betriebsstrom bei AC-15, bei 230 V Bemessungswert |
10 A
|
| Betriebsstrom bei AC-15, bei 400 V Bemessungswert |
3 A
|
| Betriebsstrom bei DC-12, bei 48 V Bemessungswert |
6 A
|
| Betriebsstrom bei DC-12, bei 60 V Bemessungswert |
6 A
|
| Betriebsstrom bei DC-12, bei 110 V Bemessungswert |
3 A
|
| Betriebsstrom bei DC-12, bei 125 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-12, bei 220 V Bemessungswert |
1 A
|
| Betriebsstrom bei DC-12, bei 600 V Bemessungswert |
0,15 A
|
| Betriebsstrom bei DC-13, bei 24 V Bemessungswert |
10 A
|
| Betriebsstrom bei DC-13, bei 48 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-13, bei 60 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-13, bei 110 V Bemessungswert |
1 A
|
| Betriebsstrom bei DC-13, bei 220 V Bemessungswert |
0,3 A
|
| Betriebsstrom bei DC-13, bei 600 V Bemessungswert |
0,1 A
|
| Kontaktzuverlässigkeit der Hilfskontakte |
Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA) |
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Schütz |
| Produkttyp-Bezeichnung |
3RT25 |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar |
| Befestigungsart Reiheneinbau |
Ja |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 50022 |
| Höhe |
57,5 mm
|
| Breite |
45 mm
|
| Tiefe |
73 mm
|
| einzuhaltender Abstand, bei Reihenmontage, vorwärts |
0 mm
|
| einzuhaltender Abstand, bei Reihenmontage, rückwärts |
0 mm
|
| einzuhaltender Abstand, bei Reihenmontage, aufwärts |
0 mm
|
| einzuhaltender Abstand, bei Reihenmontage, abwärts |
0 mm
|
| einzuhaltender Abstand, bei Reihenmontage, seitwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, vorwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, rückwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, aufwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, seitwärts |
6 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, abwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, vorwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, rückwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, aufwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, abwärts |
0 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, seitwärts |
6 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, am Schütz für Hilfskontakte |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, der Magnetspule |
Schraubanschluss |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, eindrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, eindrähtig oder mehrdrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hauptkontakte |
2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig oder mehrdrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte |
20 ... 12 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte |
20 ... 12 |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| Umgebungstemperatur, während Betrieb |
-25 ... +60 °C |
| Umgebungstemperatur, während Lagerung |
-55 ... +80 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Kurzschluss-Schutz
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 1 erforderlich |
gG: 35 A (690 V, 100 kA) |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 2 erforderlich |
gG: 20 A (690 V, 100 kA) |
Sicherheitsrelevante Kenngrößen
| Produktfunktion, Spiegelkontakt gemäß IEC 60947-4-1 |
Ja; mit 3RH29 |
| Produktfunktion, Zwangsführung gemäß IEC 60947-5-1 |
Nein |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
UL/CSA Bemessungsdaten
| abgegebene mechanische Leistung [hp], für 1-phasigen Drehstrommotor bei 230 V Bemessungswert |
2 hp |
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor bei 460/480 V Bemessungswert |
5 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
A600 / Q600 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000066 |
| Produktfamilie |
Schütze SIRIUS 3RT25, 4-polig, 2 S + 2 Ö |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
61,5 x 50,00 x 77,5 mm |
| Nettogewicht |
0,296 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Es gibt noch keine Bewertungen.
