Produktbeschreibung

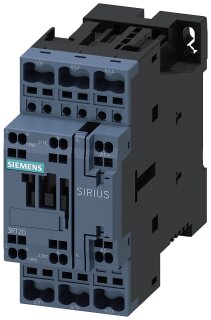

Das Leistungsschütz 3RT2027-2FB40 ist ein 3-poliges AC-Schütz der SIRIUS-Familie (Baugröße S0) für die Steuerung von Drehstrommotoren und größeren Lasten im Schaltschrankbau. Der Schütz ist ausgelegt für AC-3e/AC-3-Anwendungen mit einem Bemessungsstrom von 32 A bei 400 V und einer Schaltleistung von 15 kW. Die Ansteuerung erfolgt über DC 24 V mit eingebauter Diodenkombination, die Stoßspannungen dämpft und die Spulenlebensdauer erhöht. Die Hilfskontakte bestehen aus 1 Schließer und 1 Öffner, was Rückmeldungen und Verriegelungslogiken in der Steuerung ermöglicht. Der Federzuganschluss ermöglicht werkzeuglose Verdrahtung.
Anwendungsbereiche
Typische Anwendungen sind die Motorabsicherung in Pumpen- und Förderanlagen, die Schaltung von Elektromotoren in Verpackungsmaschinen und die Lastschaltung in dezentralisierten Steuerverteilern. Ein weiteres Einsatzfeld ist die Schaltung von Heiz- und Kühllasten in Klimageräten und Temperierungsanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu elektromechanischen Relais bietet das Schütz höhere Schaltleistungen und längere Lebensdauer bei häufigen Schaltspielen (AC-3: bis 50 A / 400 V). Die Betriebstemperatur liegt zwischen -25 und +60 °C, die Lagertemperatur zwischen -55 und +80 °C. Das Gerät entspricht RoHS-Richtlinie und ist für Aufstellungshöhen bis 2 000 m über NN ausgelegt.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,6430 kg
|
| Artikelgewicht: |
0,6430 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,85 × 5,40 × 11,55 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000066 |
| Produktfamilie |
Schütze SIRIUS 3RT, 3-polig bis 250 kW |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
108,5 x 54,00 x 115,5 mm |
| Nettogewicht |
0,643 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Leistungsschütz |
| Produkttyp-Bezeichnung |
3RT2 |
Allgemeine technische Daten
| Baugröße des Schützes |
S0 |
| Funktionsmodul für Kommunikation |
Nein |
| Hilfsschalter |
Ja |
| bei AC bei warmem Betriebszustand |
6,3 W
|
| bei AC bei warmem Betriebszustand je Pol |
2,3 W
|
| ohne Laststromanteil typisch |
5,9 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| des Hauptstromkreises Bemessungswert |
6 kV
|
| des Hilfsstromkreises Bemessungswert |
6 kV
|
| maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1 |
400 V
|
| bei DC |
10g / 5 ms, 7,5g / 10 ms |
| des Schützes typisch |
10 000 000 |
| des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch |
5 000 000 |
| des Schützes mit aufgesetztem Hilfsschalterblock typisch |
10 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2009 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 |
| Nettogewicht pro ME |
0,643 kg
|
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| während Betrieb |
-25 ... +60 °C |
| während Lagerung |
-55 ... +80 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| Anzahl der Schließer für Hauptkontakte |
3 |
| Anzahl der Öffner für Hauptkontakte |
0 |
| bei AC-3 Bemessungswert maximal |
690 V
|
| bei AC-3e Bemessungswert maximal |
690 V
|
| bei AC-1 bei 400 V bei Umgebungstemperatur 40 °C Bemessungswert |
50 A
|
| — bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert |
50 A
|
| — bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert |
42 A
|
| — bei 400 V Bemessungswert |
32 A
|
| — bei 500 V Bemessungswert |
32 A
|
| — bei 690 V Bemessungswert |
21 A
|
| bei AC-4 bei 400 V Bemessungswert |
22 A
|
| bei AC-5a bis 690 V Bemessungswert |
44 A
|
| bei AC-5b bis 400 V Bemessungswert |
26,5 A
|
| — bis 230 V bei Stromscheitelwert n=20 Bemessungswert |
30,8 A
|
| — bis 400 V bei Stromscheitelwert n=20 Bemessungswert |
30,8 A
|
| — bis 500 V bei Stromscheitelwert n=20 Bemessungswert |
27 A
|
| — bis 690 V bei Stromscheitelwert n=20 Bemessungswert |
21 A
|
| — bis 230 V bei Stromscheitelwert n=30 Bemessungswert |
20,5 A
|
| — bis 400 V bei Stromscheitelwert n=30 Bemessungswert |
20,5 A
|
| — bis 500 V bei Stromscheitelwert n=30 Bemessungswert |
18 A
|
| — bis 690 V bei Stromscheitelwert n=30 Bemessungswert |
18 A
|
| Mindestquerschnitt im Hauptstromkreis bei maximalem AC-1 Bemessungswert |
10 mm² |
| bei 400 V Bemessungswert |
12 A
|
| bei 690 V Bemessungswert |
12 A
|
| — bei 24 V Bemessungswert |
35 A
|
| — bei 60 V Bemessungswert |
20 A
|
| — bei 110 V Bemessungswert |
4,5 A
|
| — bei 220 V Bemessungswert |
1 A
|
| — bei 440 V Bemessungswert |
0,4 A
|
| — bei 600 V Bemessungswert |
0,25 A
|
| — bei 230 V Bemessungswert |
7,5 kW
|
| bis 230 V bei Stromscheitelwert n=20 Bemessungswert |
12,2 kVA
|
| bis 400 V bei Stromscheitelwert n=20 Bemessungswert |
21,3 kVA
|
| bis 500 V bei Stromscheitelwert n=20 Bemessungswert |
23,3 kVA
|
| bis 690 V bei Stromscheitelwert n=20 Bemessungswert |
25 kVA
|
| bis 230 V bei Stromscheitelwert n=30 Bemessungswert |
8,1 kVA
|
| bis 400 V bei Stromscheitelwert n=30 Bemessungswert |
14,2 kVA
|
| bis 500 V bei Stromscheitelwert n=30 Bemessungswert |
15,5 kVA
|
| bis 690 V bei Stromscheitelwert n=30 Bemessungswert |
21,5 kVA
|
| befristet auf 1 s stromlos schaltend maximal |
499 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 5 s stromlos schaltend maximal |
341 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 10 s stromlos schaltend maximal |
260 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 30 s stromlos schaltend maximal |
199 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 60 s stromlos schaltend maximal |
162 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| bei DC |
1 500 1/h |
| bei AC-1 maximal |
1 000 1/h |
| bei AC-2 maximal |
750 1/h |
| bei AC-3 maximal |
750 1/h |
| — maximal |
750 1/h |
| bei AC-4 maximal |
250 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
DC |
| Steuerspeisespannung bei DC Bemessungswert |
24 V
|
| Anfangswert |
0,8 |
| Endwert |
1,1 |
| Ausführung des Überspannungsbegrenzers |
mit Diodenkombination |
| Anzugsleistung der Magnetspule bei DC |
5,9 W
|
| Halteleistung der Magnetspule bei DC |
5,9 W
|
| bei DC |
50 ... 170 ms |
| Lichtbogendauer |
10 ms
|
| Ausführung der Ansteuerung des Schaltantriebs |
Standard A1 - A2 |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte unverzögert schaltend |
1 |
| Anzahl der Schließer für Hilfskontakte unverzögert schaltend |
1 |
| Betriebsstrom bei AC-12 maximal |
10 A
|
| bei 230 V Bemessungswert |
10 A
|
| bei 400 V Bemessungswert |
3 A
|
| bei 500 V Bemessungswert |
2 A
|
| bei 690 V Bemessungswert |
1 A
|
| bei 24 V Bemessungswert |
10 A
|
| bei 48 V Bemessungswert |
6 A
|
| bei 60 V Bemessungswert |
6 A
|
| bei 110 V Bemessungswert |
3 A
|
| bei 125 V Bemessungswert |
2 A
|
| bei 220 V Bemessungswert |
1 A
|
| bei 600 V Bemessungswert |
0,15 A
|
| Kontaktzuverlässigkeit der Hilfskontakte |
Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA) |
UL/CSA Bemessungsdaten
| bei 480 V Bemessungswert |
27 A
|
| bei 600 V Bemessungswert |
27 A
|
| — bei 110/120 V Bemessungswert |
2 hp |
| — bei 230 V Bemessungswert |
5 hp |
| — bei 200/208 V Bemessungswert |
10 hp |
| — bei 220/230 V Bemessungswert |
10 hp |
| — bei 460/480 V Bemessungswert |
20 hp |
| — bei 575/600 V Bemessungswert |
25 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
A600 / P600 |
| UL File Number (CCN) |
E31519 (NLDX, NLDX7) |
Kurzschluss-Schutz
| Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V |
C-Charakteristik: 10 A; 0,4 kA |
| — bei Zuordnungsart 1 erforderlich |
gG: 125 A (690 V,100 kA), aM: 50 A (690 V,100 kA), BS88: 125 A (415 V,80 kA) |
| — bei Zuordnungsart 2 erforderlich |
gG: 50 A (690 V, 100 kA), aM: 25 A (690 V, 100 kA), BS88: 50 A (415 V, 80 kA) |
| für Kurzschlussschutz des Hilfsschalters erforderlich |
gG: 10 A (500 V, 1 kA) |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar |
| Befestigungsart Reiheneinbau |
Ja |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715 |
| Höhe |
102 mm
|
| Breite |
45 mm
|
| Tiefe |
107 mm
|
| — vorwärts |
10 mm
|
| — aufwärts |
10 mm
|
| — abwärts |
10 mm
|
| — seitwärts |
0 mm
|
Anschlüsse/ Klemmen
| für Hauptstromkreis |
Federzuganschluss |
| für Hilfs- und Steuerstromkreis |
Federzuganschluss |
| am Schütz für Hilfskontakte |
Federzuganschluss |
| der Magnetspule |
Federzuganschluss |
| — eindrähtig |
2x (1 ... 10 mm²) |
| — eindrähtig oder mehrdrähtig |
2x (1 ... 10 mm²) |
| — feindrähtig mit Aderendbearbeitung |
2x (1 ... 6 mm²) |
| — feindrähtig ohne Aderendbearbeitung |
2x (1 ... 6 mm²) |
| bei AWG-Leitungen für Hauptkontakte |
2x (18 ... 8) |
| eindrähtig |
1 ... 10 mm² |
| mehrdrähtig |
1 ... 10 mm² |
| feindrähtig mit Aderendbearbeitung |
1 ... 6 mm² |
| feindrähtig ohne Aderendbearbeitung |
1 ... 6 mm² |
| eindrähtig oder mehrdrähtig |
0,5 ... 2,5 mm² |
| bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 14) |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte |
18 ... 8 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte |
20 ... 14 |
Sicherheitsrelevante Kenngrößen
| Spiegelkontakt gemäß IEC 60947-4-1 |
Ja |
| Zwangsführung gemäß IEC 60947-5-1 |
Nein |
| geeignet für Sicherheitsfunktion |
Ja |
| Eignung zur Verwendung sicherheitsgerichtetes Ausschalten |
Ja |
| Gebrauchsdauer maximal |
20 A
|
| Prüfung verschleißbedingter Gebrauchsdauer notwendig |
Ja |
| bei niedriger Anforderungsrate gemäß SN 31920 |
40 %
|
| bei hoher Anforderungsrate gemäß SN 31920 |
73 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
1 000 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
100 FIT |
ISO 13849
| Gerätetyp gemäß ISO 13849-1 |
3 |
| Überdimensionierung gemäß ISO 13849-2 notwendig |
Ja |
IEC 61508
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
Typ A |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
| Treibhauspotential [CO2 eq] / während Herstellung |
2.65 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
219 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-0.639 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
221 kg
|
